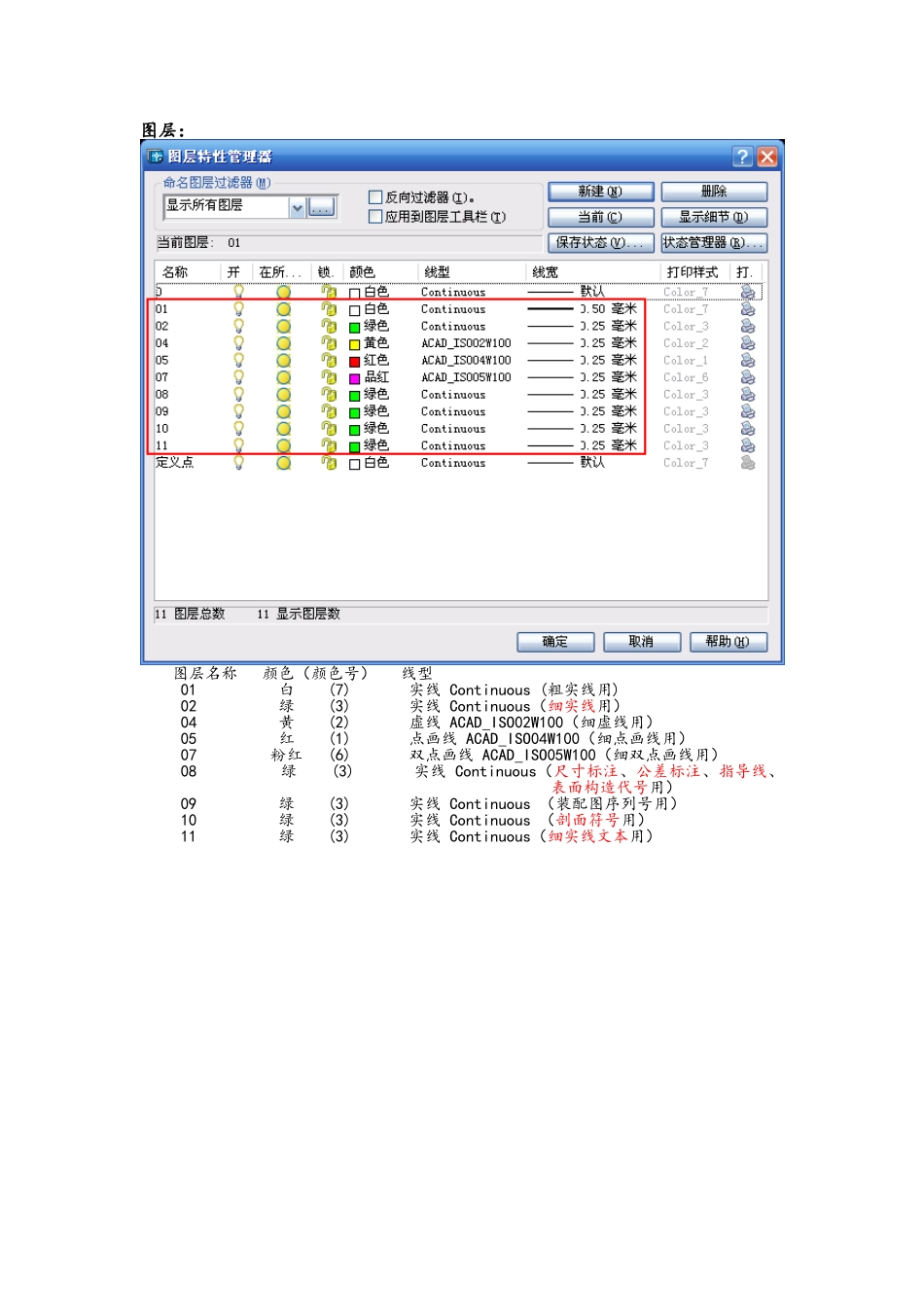

图层：图层名称 颜色（颜色号） 线型01 白 (7) 实线 Continuous (粗实线用)02 绿 (3) 实线 Continuous（细实线用） 04 黄 (2) 虚线 ACAD_ISO02W100（细虚线用）05 红 (1) 点画线 ACAD_ISO04W100（细点画线用）07 粉红 (6) 双点画线 ACAD_ISO05W100（细双点画线用）08 绿 (3) 实线 Continuous（尺寸标注、公差标注、指导线、表面构造代号用）09 绿 (3) 实线 Continuous （装配图序列号用）10 绿 (3) 实线 Continuous （剖面符号用）11 绿 (3) 实线 Continuous（细实线文本用）线型：点画线伸出长度：4图纸幅面和图框：文字样式：数字高度（尺寸）：3.5 中文高度（标题栏）：5尺寸标注样式：标注样式：机械角度子样式：直径子样式：引线子样式：尺寸标注特殊符号：%%d —— “°” %%p —— “±” %%c —— “φ”换 GDT 字体：x：深度符号“x” v：沉头孔符号“v” w：埋头孔符号“w”a：斜度符号“a” y：锥度符号“y”乘号“×”：指导线标注带公差：编辑文字：2×%%c8 0.015^0.020，选择公差部分，单击（堆叠），单击确定。作图时注意这几种工具的目前状态：零件表面构造代号：带属性的图块属性名(Tag)为“RA”，块名(Block Name)为“RA”表面构造代号应在 08 图层形位公差基准代号：带属性的图块形位公差有关代号应在 08 图层
