2025年机械设计大作业千斤顶

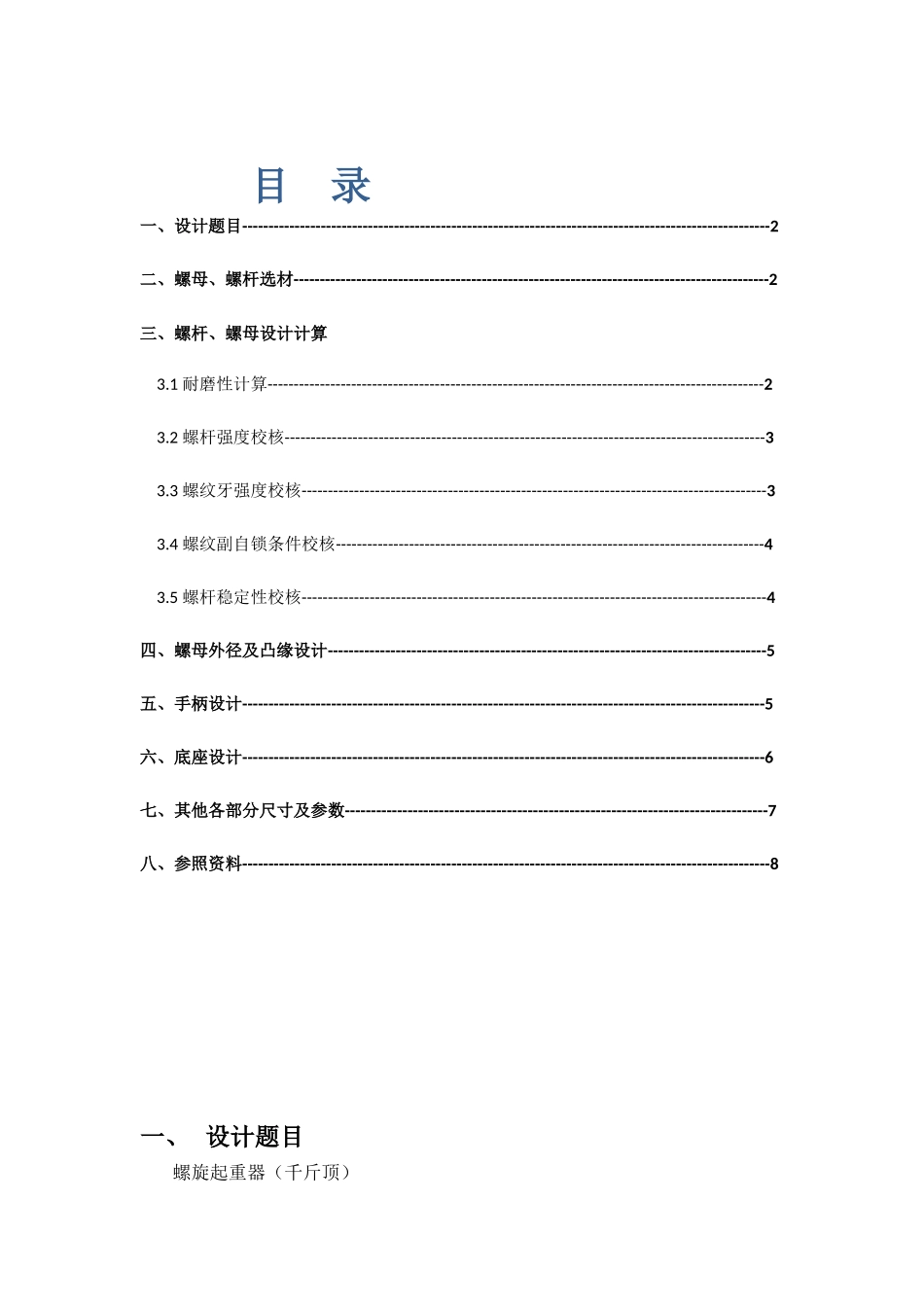

目 录一、设计题目-----------------------------------------------------------------------------------------------------2二、螺母、螺杆选材-------------------------------------------------------------------------------------------2三、螺杆、螺母设计计算3.1 耐磨性计算-----------------------------------------------------------------------------------------------23.2 螺杆强度校核--------------------------------------------------------------------------------------------33.3 螺纹牙强度校核-----------------------------------------------------------------------------------------33.4 螺纹副自锁条件校核----------------------------------------------------------------------------------43.5 螺杆稳定性校核-----------------------------------------------------------------------------------------4四、螺母外径及凸缘设计------------------------------------------------------------------------------------5五、手柄设计----------------------------------------------------------------------------------------------------5六、底座设计----------------------------------------------------------------------------------------------------6七、其他各部分尺寸及参数---------------------------------------------------------------------------------7八、参照资料-----------------------------------------------------------------------------------------------------8一、 设计题目螺旋起重器（千斤顶）已知条件：起重量 FQ=40KN，最大起重高度 H=200mm。二、 螺杆、螺母选材本千斤顶设计采用梯形螺纹螺旋传动。由于螺杆承受载荷较大，并且是小截面，故选用 45#钢，调质处理。查参照文献[2]得 σs=355MPa,查机械设计表5.9 得[ σ ]= σs3~5 ,取[σ]=110MPa; σb=600MPa。由于千斤顶属于低速重载的状况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜 ZCuAl10Fe3，查表 5.9 得螺母材料 的 许 用 切 应 力 [τ ]=30~40 MPa, 取 [τ ]=35MPa ； 许 用 弯 曲 应 力[σb]=40~60MPa, 取[σb]=50MPa。托盘和底座均采用铸铁材料。三、 螺杆、螺母设计计算3.1 耐磨性计算由耐磨性条件公式：Ps= FA=F...
