2025年下家庭电路知识点练习

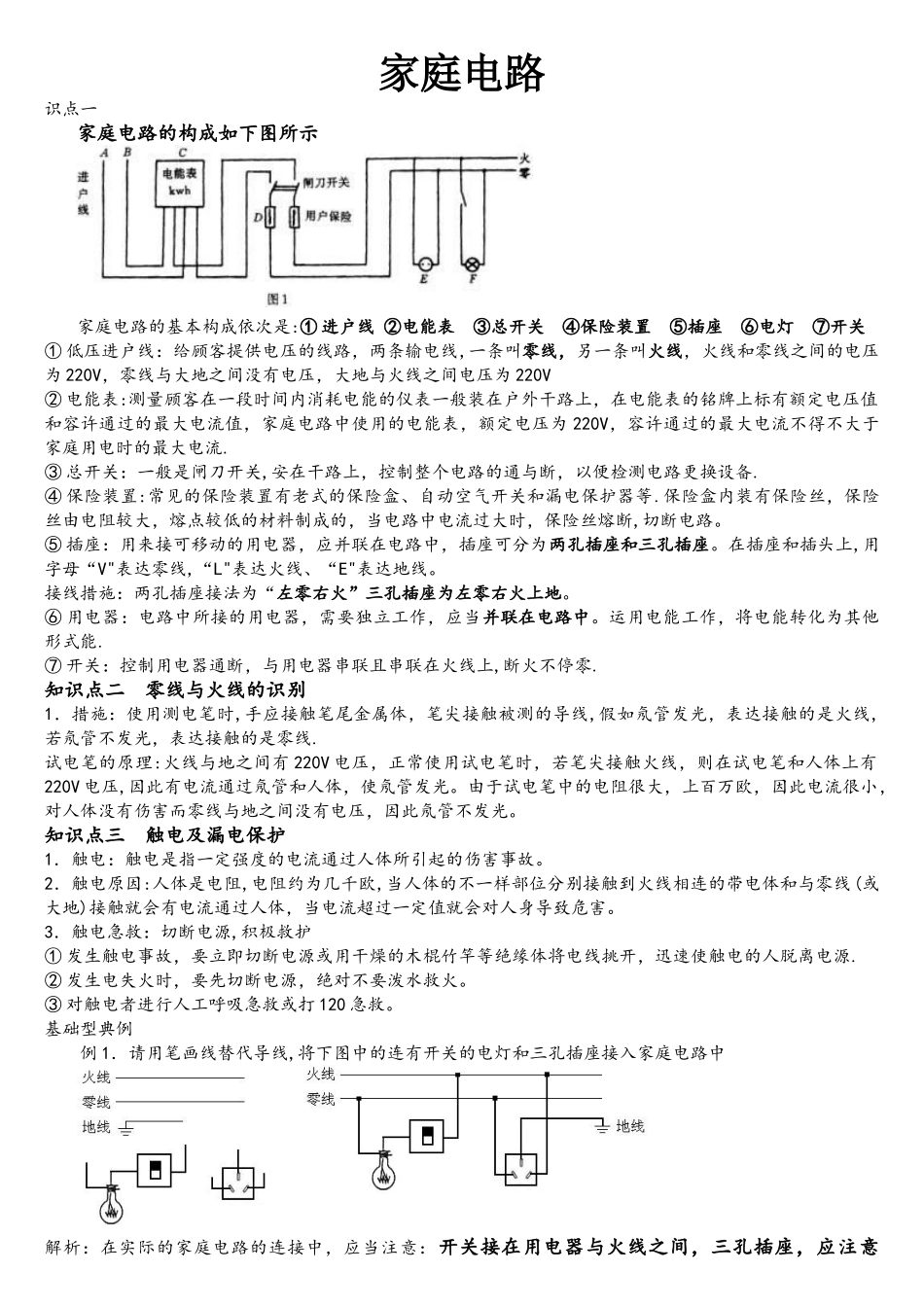

2025年下家庭电路知识点练习_第1页
1/8

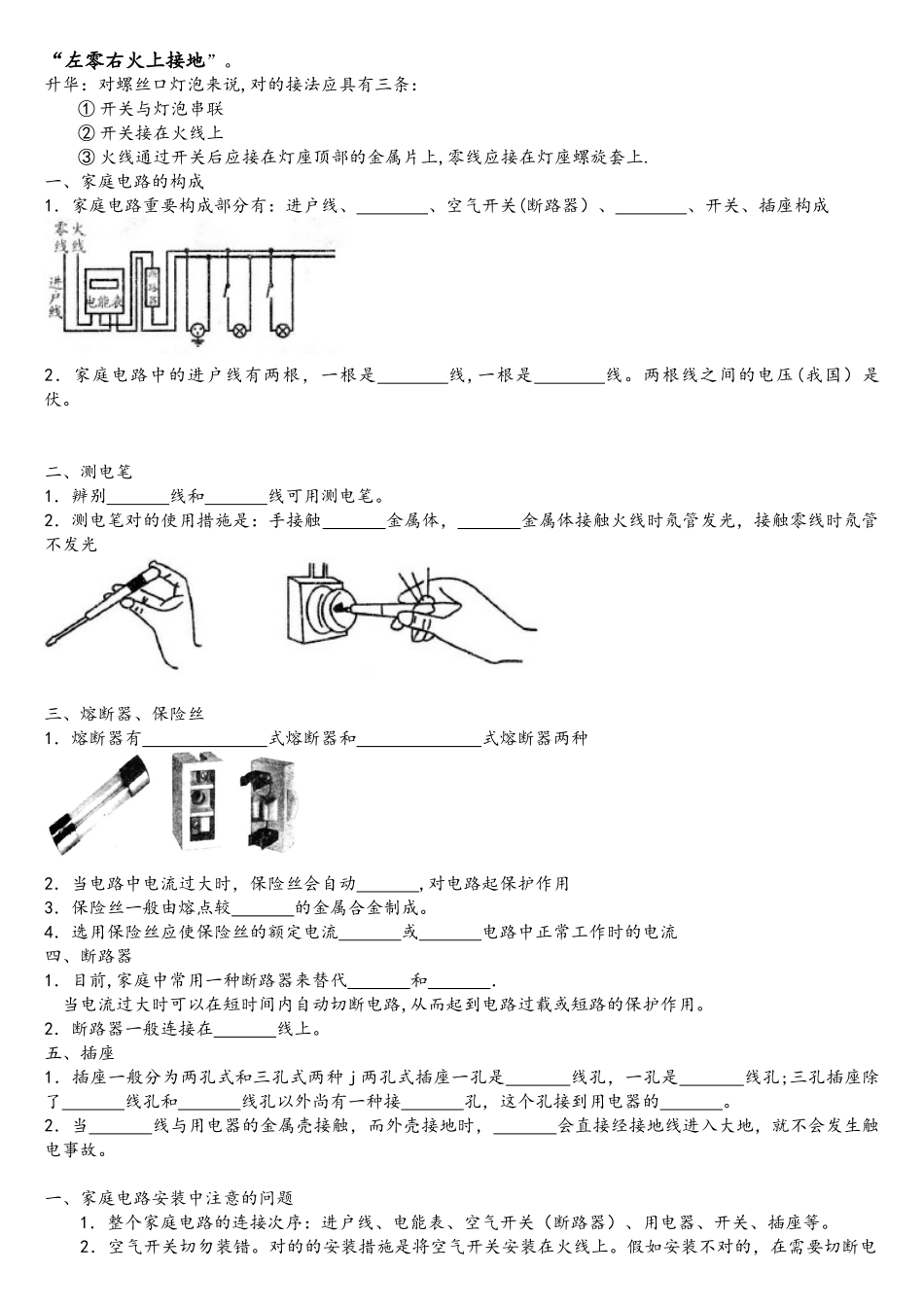

2025年下家庭电路知识点练习_第2页
2/8
2025年下家庭电路知识点练习_第3页
3/8
家庭电路识点一家庭电路的构成如下图所示家庭电路的基本构成依次是:① 进户线 ②电能表 ③总开关 ④保险装置 ⑤插座 ⑥电灯 ⑦开关① 低压进户线:给顾客提供电压的线路,两条输电线,一条叫零线,另一条叫火线,火线和零线之间的电压为 220V,零线与大地之间没有电压,大地与火线之间电压为 220V② 电能表:测量顾客在一段时间内消耗电能的仪表一般装在户外干路上,在电能表的铭牌上标有额定电压值和容许通过的最大电流值,家庭电路中使用的电能表,额定电压为 220V,容许通过的最大电流不得不大于家庭用电时的最大电流.③ 总开关:一般是闸刀开关,安在干路上,控制整个电路的通与断,以便检测电路更换设备.④ 保险装置:常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等.保险盒内装有保险丝,保险丝由电阻较大,熔点较低的材料制成的,当电路中电流过大时,保险丝熔断,切断电路。⑤ 插座:用来接可移动的用电器,应并联在电路中,插座可分为两孔插座和三孔插座。在插座和插头上,用字母“V"表达零线,“L"表达火线、“E"表达地线。接线措施:两孔插座接法为“左零右火”三孔插座为左零右火上地。⑥ 用电器:电路中所接的用电器,需要独立工作,应当并联在电路中。运用电能工作,将电能转化为其他形式能.⑦ 开关:控制用电器通断,与用电器串联且串联在火线上,断火不停零.知识点二 零线与火线的识别1.措施:使用测电笔时,手应接触笔尾金属体,笔尖接触被测的导线,假如氖管发光,表达接触的是火线,若氖管不发光,表达接触的是零线.试电笔的原理:火线与地之间有 220V 电压,正常使用试电笔时,若笔尖接触火线,则在试电笔和人体上有220V 电压,因此有电流通过氖管和人体,使氖管发光。由于试电笔中的电阻很大,上百万欧,因此电流很小,对人体没有伤害而零线与地之间没有电压,因此氖管不发光。知识点三 触电及漏电保护1.触电:触电是指一定强度的电流通过人体所引起的伤害事故。2.触电原因:人体是电阻,电阻约为几千欧,当人体的不一样部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体,当电流超过一定值就会对人身导致危害。3.触电急救:切断电源,积极救护① 发生触电事故,要立即切断电源或用干燥的木棍竹竿等绝缘体将电线挑开,迅速使触电的人脱离电源.② 发生电失火时,要先切断电源,绝对不要泼水救火。③ 对触电者进行人工呼吸急救或打 120 急救。基础型典例 例 1.请用笔画线替代...
