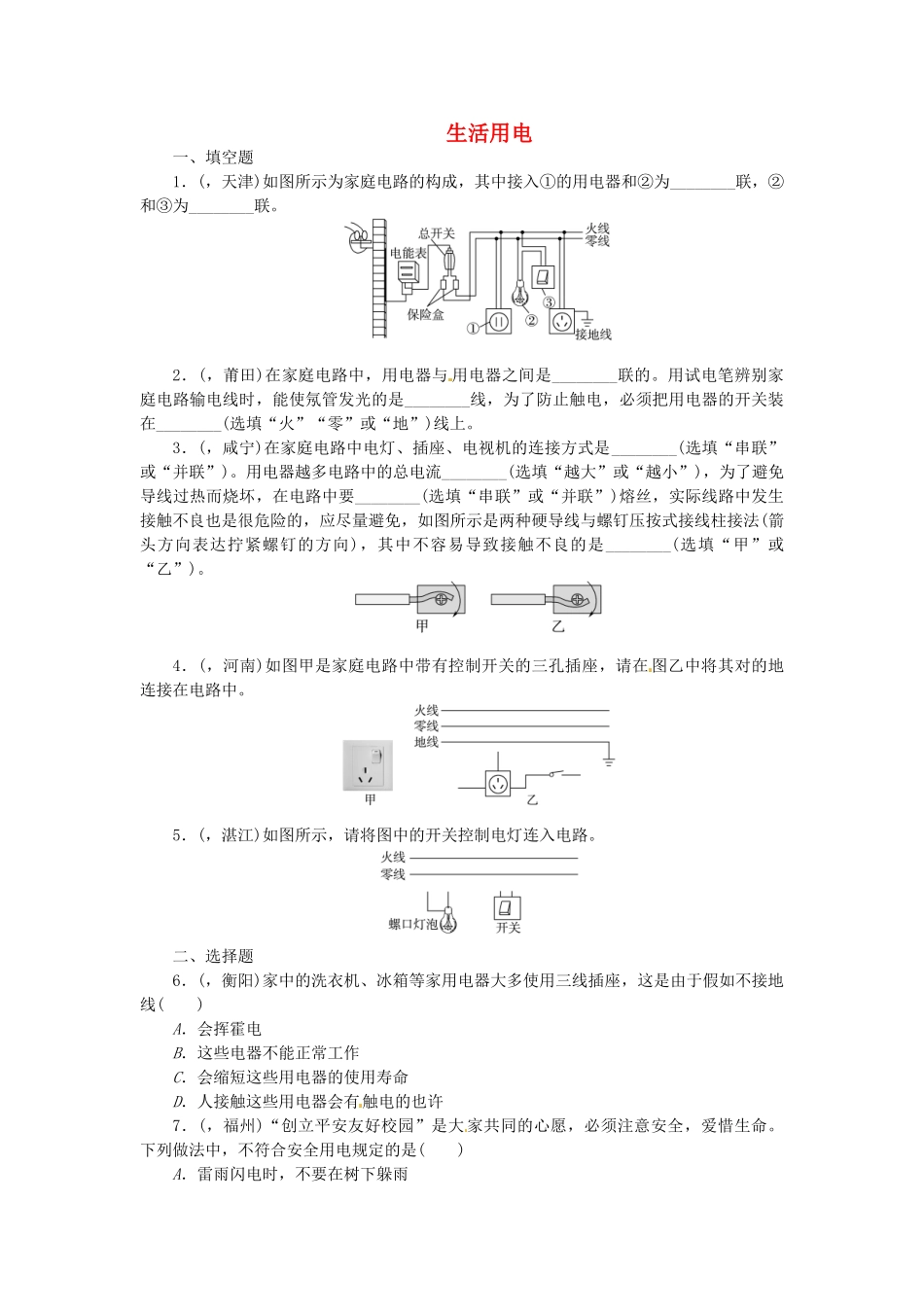

生活用电一、填空题1．(，天津)如图所示为家庭电路的构成，其中接入①的用电器和②为________联，②和③为________联。2．(，莆田)在家庭电路中，用电器与 用电器之间是________联的。用试电笔辨别家庭电路输电线时，能使氖管发光的是________线，为了防止触电，必须把用电器的开关装在________(选填“火”“零”或“地”)线上。3．(，咸宁)在家庭电路中电灯、插座、电视机的连接方式是________(选填“串联”或“并联”)。用电器越多电路中的总电流________(选填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要________(选填“串联”或“并联”)熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法(箭头方向表达拧紧螺钉的方向)，其中不容易导致接触不良的是________(选填“甲”或“乙”)。4．(，河南)如图甲是家庭电路中带有控制开关的三孔插座，请在 图乙中将其对的地连接在电路中。5．(，湛江)如图所示，请将图中的开关控制电灯连入电路。二、选择题6．(，衡阳)家中的洗衣机、冰箱等家用电器大多使用三线插座，这是由于假如不接地线( )A．会挥霍电B．这些电器不能正常工作C．会缩短这些用电器的使用寿命D．人接触这些用电器会有触电的也许7．(，福州)“创立平安友好校园”是大 家共同的心愿，必须注意安全，爱惜生命。下列做法中，不符合安全用电规定的是( )A．雷雨闪电时，不要在树下躲雨B．空调插头应选用图乙C．发生触电时，首先要切断电源D．做卫生时不能用湿抹布擦插座面板,第 7 题图) ,第 8 题图)8．(，宁波)将如图所示完好的接线板连入家庭电路中，闭合开关 S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则( )A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关 S 控制C．台灯与指示灯并联，开关 S 在干路上D．该接线板上有 5 个插孔会使检测的试电笔氖管发光9．(，成都)有关家庭电路和安全用电，下列说法对的的是( )A．客厅里一种开关可以控制四只灯泡，这四只灯泡一定是串联B．低于 220 V 的电压都是安全电压C．严禁在高压线下放风筝，避免发生触电事故D．家庭电路中， 开关一定要接在灯泡和零线之间10．(，荆门)有关家庭电路，下列说法对的的是( )A．在家庭电路中，同步工作的用电器越多，总电阻越大B．微波炉是运用电流的热效应工作的C．假如家庭电路中不安装保险丝，那么发生短路时，会由于通过...
