2025年《液压与气压传动》大作业及答案资料讲解

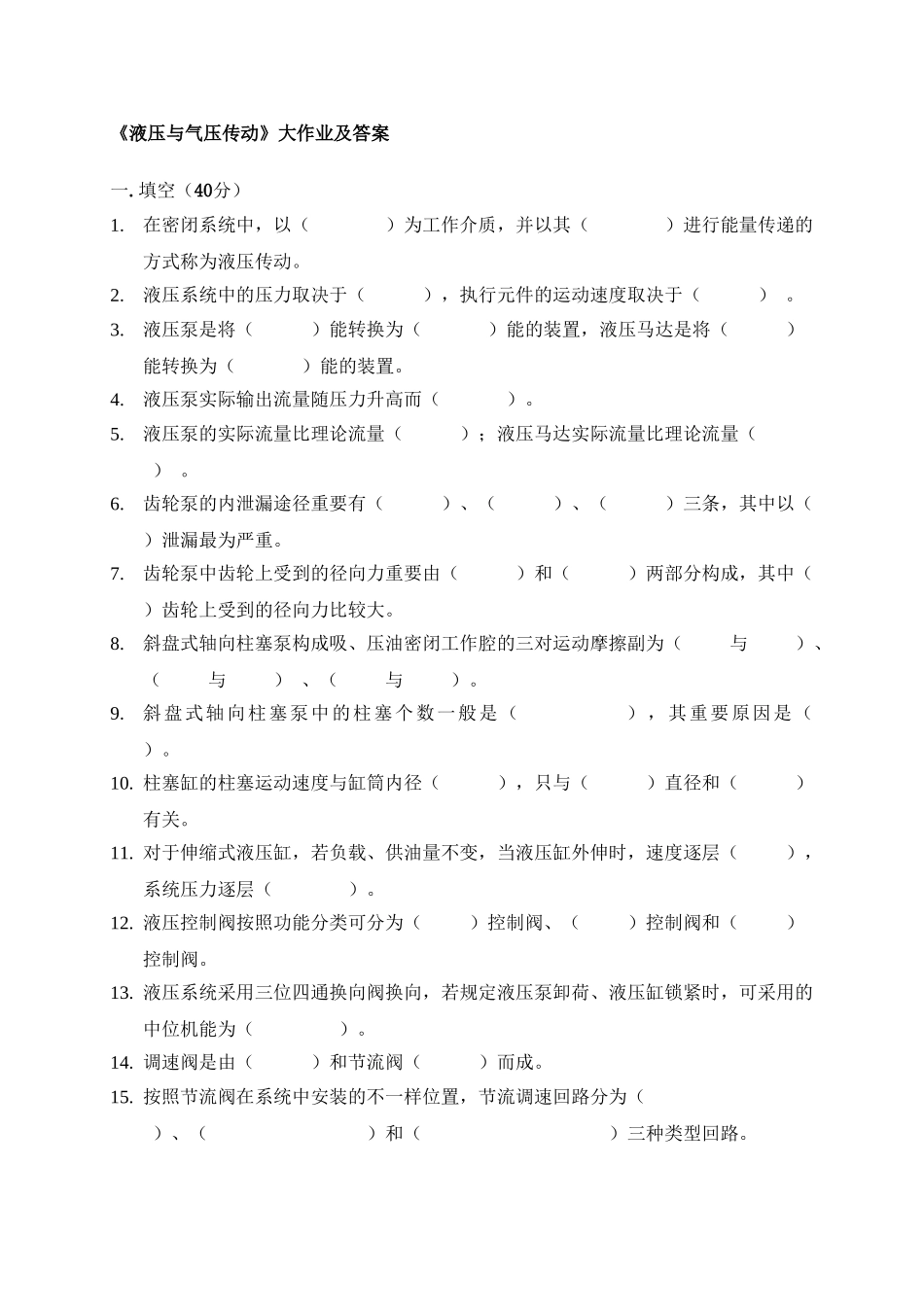

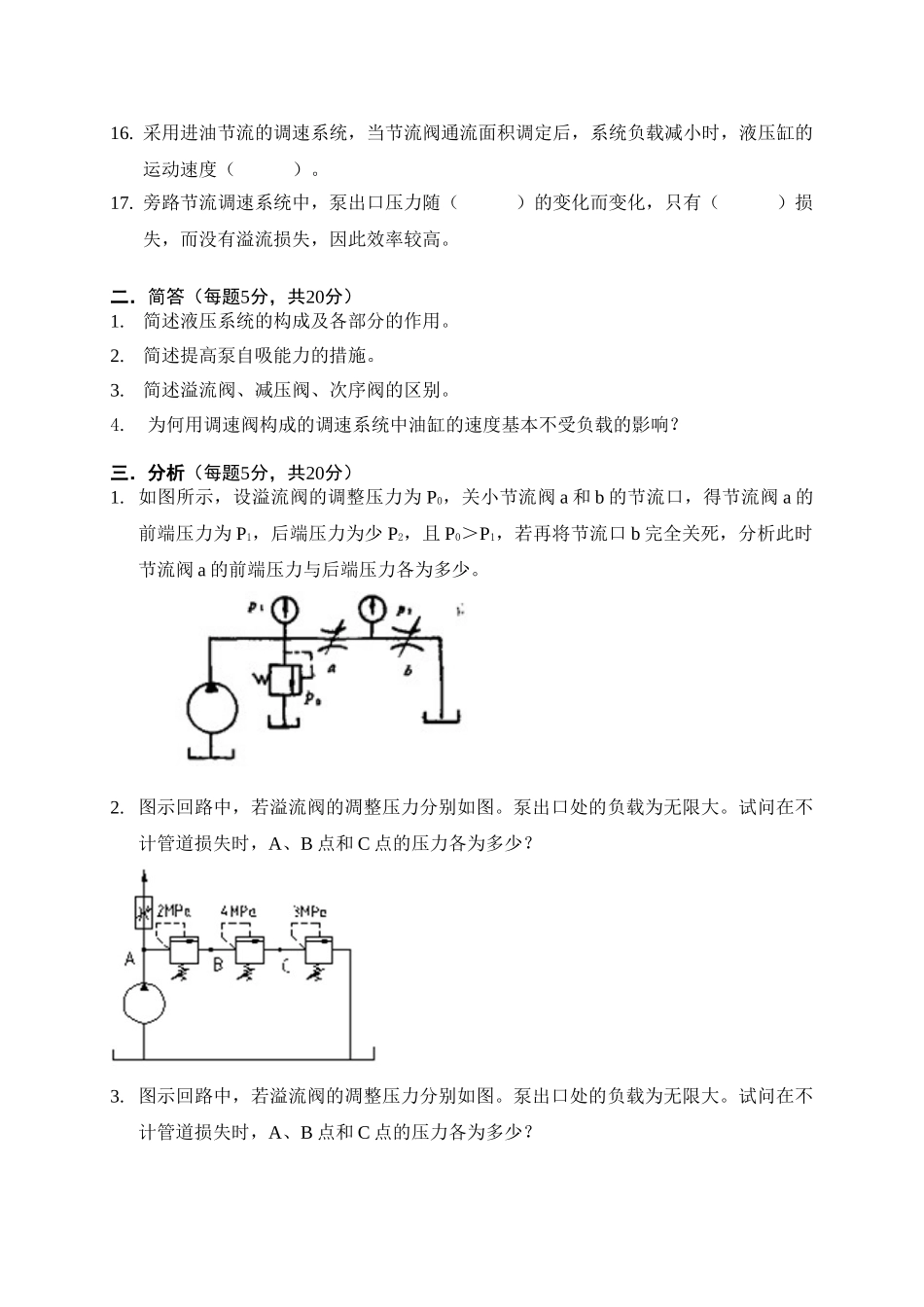

《液压与气压传动》大作业及答案《液压与气压传动》大作业及答案一.填空（40分）1.在密闭系统中，以（ ）为工作介质，并以其（ ）进行能量传递的方式称为液压传动。2.液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。3.液压泵是将（ ）能转换为（ ）能的装置，液压马达是将（ ）能转换为（ ）能的装置。4.液压泵实际输出流量随压力升高而（ ）。5.液压泵的实际流量比理论流量（ ）；液压马达实际流量比理论流量（ ） 。6.齿轮泵的内泄漏途径重要有（ ）、（ ）、（ ）三条，其中以（ ）泄漏最为严重。7.齿轮泵中齿轮上受到的径向力重要由（ ）和（ ）两部分构成，其中（ ）齿轮上受到的径向力比较大。8.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（ 与 ）、（ 与 ） 、（ 与 ）。9.斜盘式轴向柱塞泵中的柱塞个数一般是（ ），其重要原因是（ ）。10. 柱塞缸的柱塞运动速度与缸筒内径（ ），只与（ ）直径和（ ）有关。11. 对于伸缩式液压缸，若负载、供油量不变，当液压缸外伸时，速度逐层（ ），系统压力逐层（ ）。12. 液压控制阀按照功能分类可分为（ ）控制阀、（ ）控制阀和（ ）控制阀。13. 液压系统采用三位四通换向阀换向，若规定液压泵卸荷、液压缸锁紧时，可采用的中位机能为（ ）。14. 调速阀是由（ ）和节流阀（ ）而成。15. 按照节流阀在系统中安装的不一样位置，节流调速回路分为（ ）、（ ）和（ ）三种类型回路。16. 采用进油节流的调速系统，当节流阀通流面积调定后，系统负载减小时，液压缸的运动速度（ ）。 17. 旁路节流调速系统中，泵出口压力随（ ）的变化而变化，只有（ ）损失，而没有溢流损失，因此效率较高。二．简答（每题5分，共20分）1.简述液压系统的构成及各部分的作用。2.简述提高泵自吸能力的措施。3.简述溢流阀、减压阀、次序阀的区别。4. 为何用调速阀构成的调速系统中油缸的速度基本不受负载的影响？三．分析（每题5分，共20分）1. 如图所示，设溢流阀的调整压力为 P0，关小节流阀 a 和 b 的节流口，得节流阀 a 的前端压力为 P1，后端压力为少 P2，且 P0＞P1，若再将节流口 b 完全关死，分析此时节流阀 a 的前端压力与后端压力各为多少。 2. 图示回路中，若溢流阀的凋整压力分别如图。泵出口处的负载为无限大。试问在不计管道损失时，A、B 点和 C 点的压力各为多少？ 3. 图示回路中，若溢流阀...
