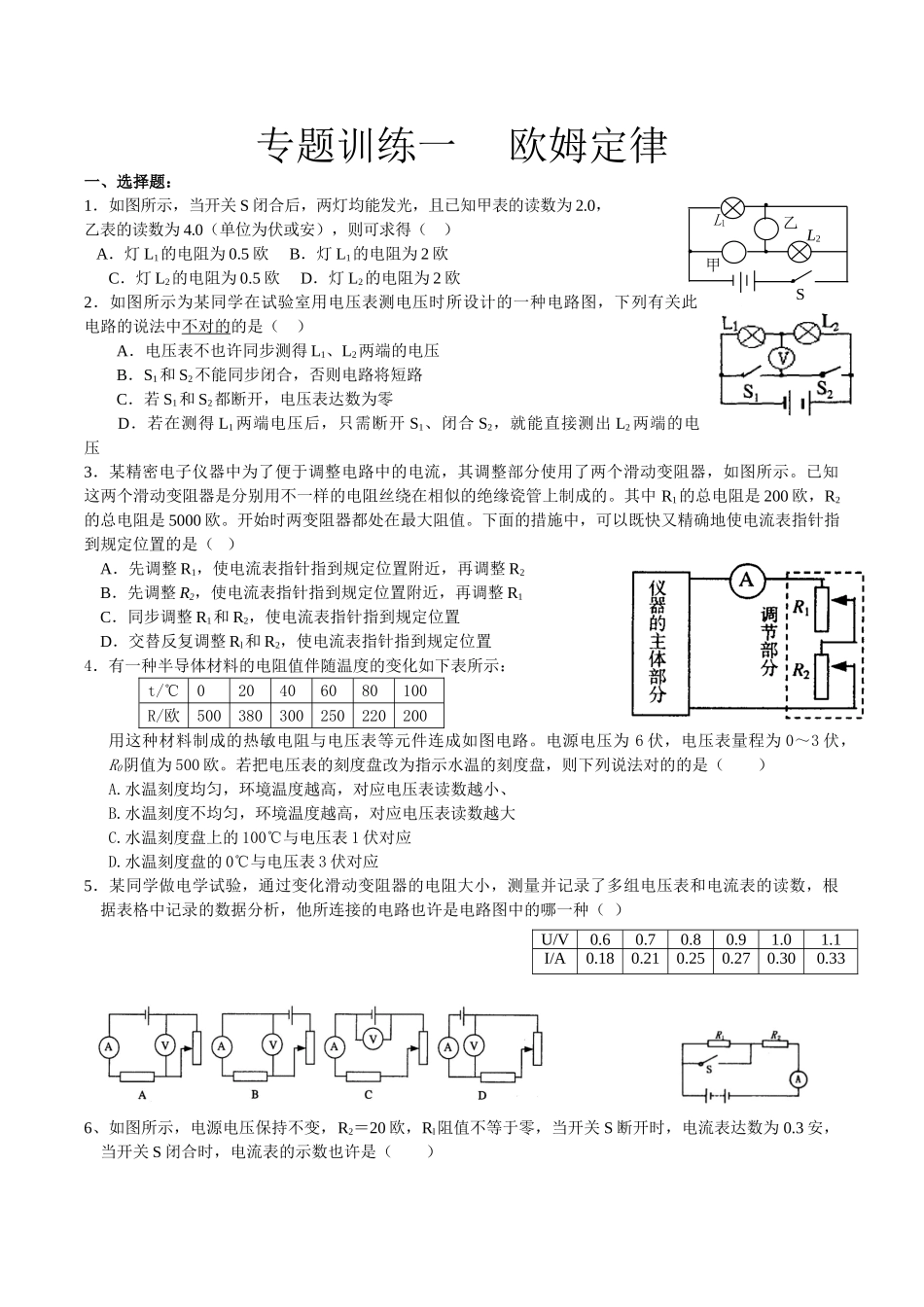

L2L1第 1 题图乙甲··S··专题训练一 欧姆定律一、选择题：1．如图所示，当开关 S 闭合后，两灯均能发光，且已知甲表的读数为 2.0，乙表的读数为 4.0（单位为伏或安），则可求得（ ） A．灯 L1的电阻为 0.5 欧 B．灯 L1的电阻为 2 欧 C．灯 L2的电阻为 0.5 欧 D．灯 L2的电阻为 2 欧2．如图所示为某同学在试验室用电压表测电压时所设计的一种电路图，下列有关此电路的说法中不对的的是（ ）A．电压表不也许同步测得 L1、L2两端的电压B．S1和 S2不能同步闭合，否则电路将短路C．若 S1和 S2都断开，电压表达数为零D．若在测得 L1 两端电压后，只需断开 S1、闭合 S2，就能直接测出 L2 两端的电压3．某精密电子仪器中为了便于调整电路中的电流，其调整部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不一样的电阻丝绕在相似的绝缘瓷管上制成的。其中 R1的总电阻是 200 欧，R2的总电阻是 5000 欧。开始时两变阻器都处在最大阻值。下面的措施中，可以既快又精确地使电流表指针指到规定位置的是（ ） A．先调整 R1，使电流表指针指到规定位置附近，再调整 R2 B．先调整 R2，使电流表指针指到规定位置附近，再调整 R1 C．同步调整 R1和 R2，使电流表指针指到规定位置 D．交替反复调整 Rl和 R2，使电流表指针指到规定位置4．有一种半导体材料的电阻值伴随温度的变化如下表所示：t/℃020406080100R/欧500380300250220200用这种材料制成的热敏电阻与电压表等元件连成如图电路。电源电压为 6 伏，电压表量程为 0～3 伏，R0阴值为 500 欧。若把电压表的刻度盘改为指示水温的刻度盘，则下列说法对的的是（ ）A.水温刻度均匀，环境温度越高，对应电压表读数越小、B.水温刻度不均匀，环境温度越高，对应电压表读数越大C.水温刻度盘上的 100℃与电压表 1 伏对应 D.水温刻度盘的 0℃与电压表 3 伏对应5．某同学做电学试验，通过变化滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路也许是电路图中的哪一种（ ）6、如图所示，电源电压保持不变，R2＝20 欧，Rl阻值不等于零，当开关 S 断开时，电流表达数为 0.3 安，当开关 S 闭合时，电流表的示数也许是（ ）U/V0.60.70.80.91.01.1I/A0.180.210.250.270.300.33A、0.2 安 B、0.3 安 C、0.4 安 D、以上均有也许7．如右图所示电路，P 位于滑动变阻器的...
