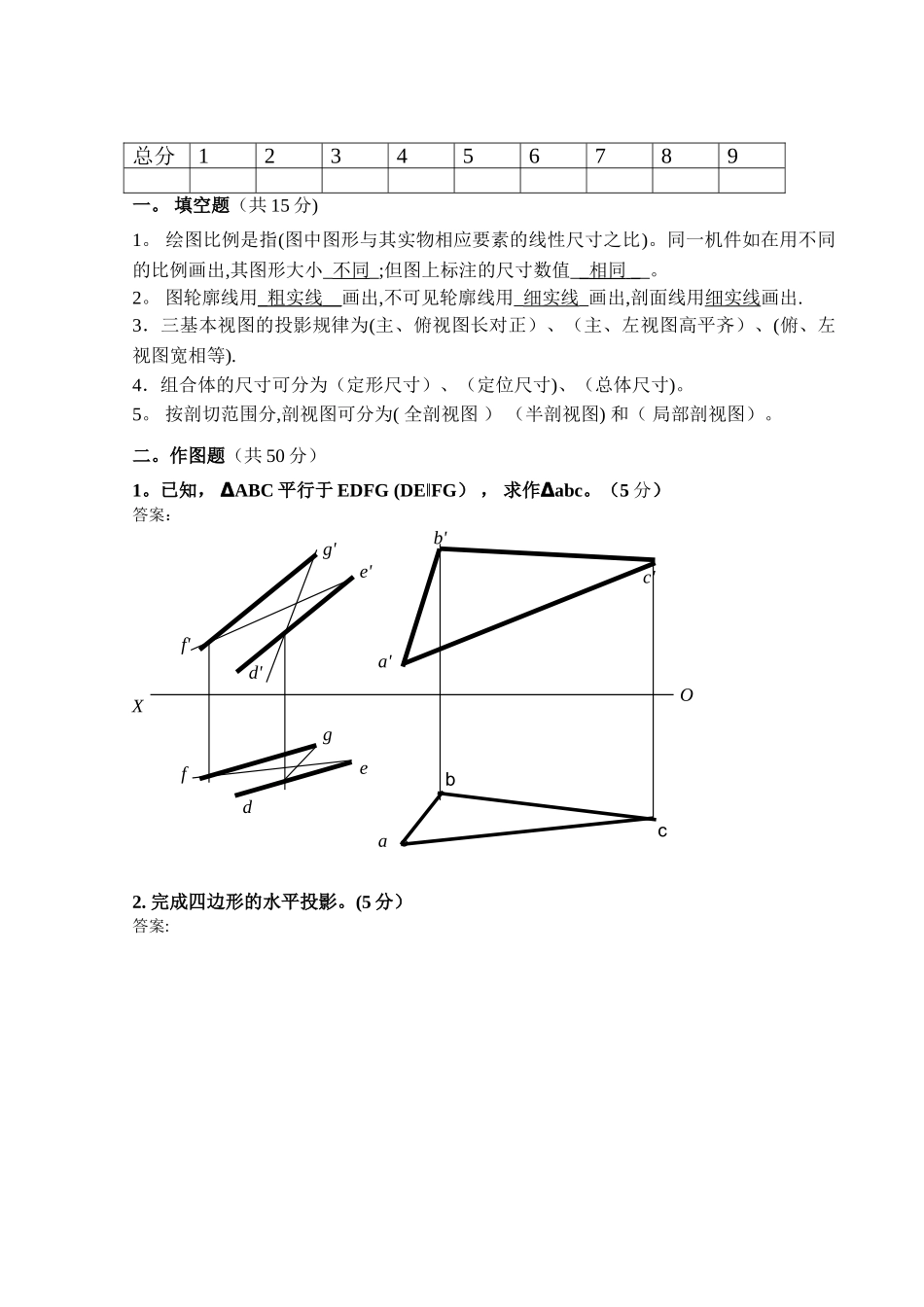

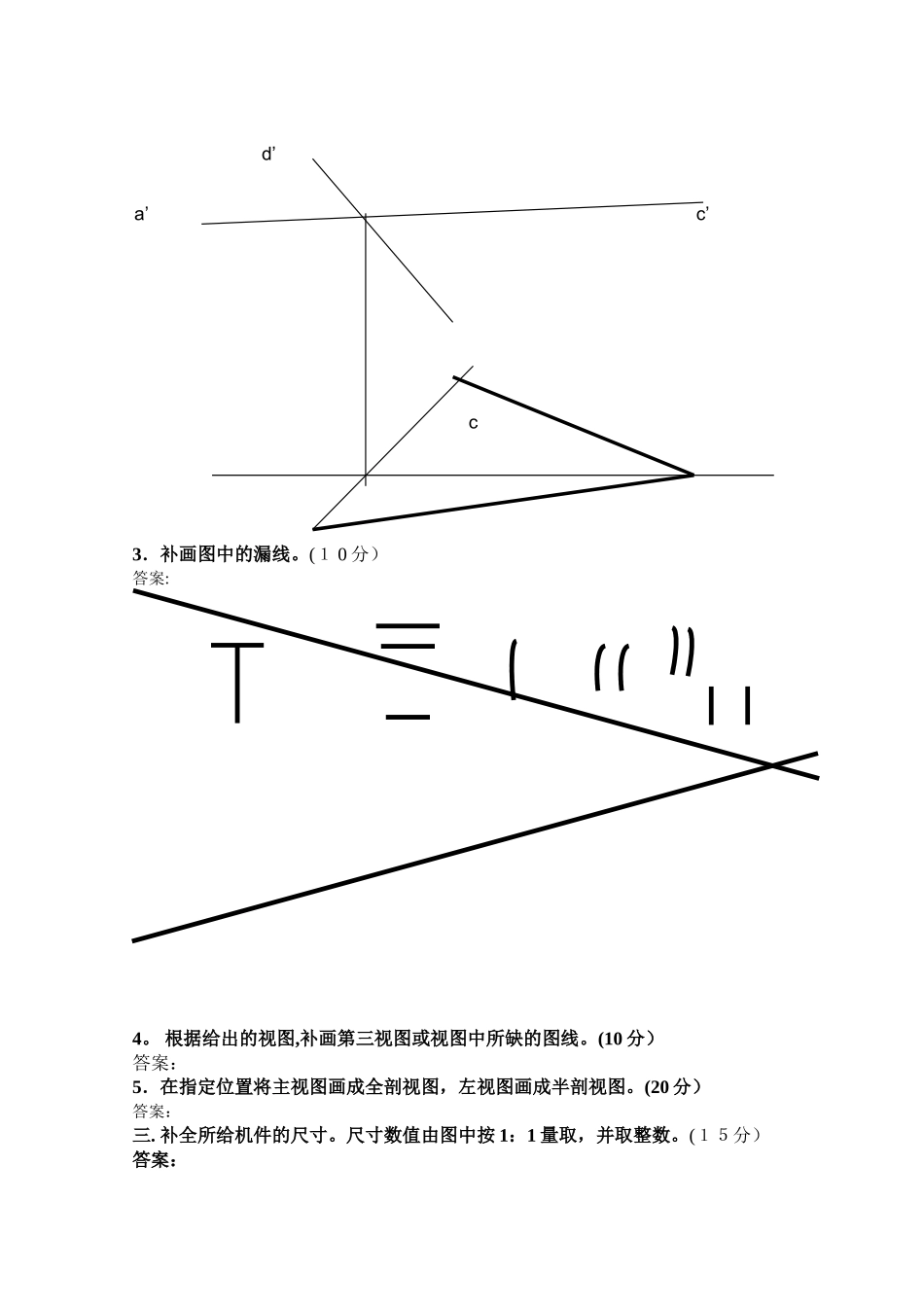

总分123456789一。 填空题（共 15 分)1。 绘图比例是指(图中图形与其实物相应要素的线性尺寸之比)。同一机件如在用不同的比例画出,其图形大小_不同_;但图上标注的尺寸数值__ 相同 _ _。2。 图轮廓线用_ 粗实线 __ 画出,不可见轮廓线用_细实线_画出,剖面线用细实线画出.3．三基本视图的投影规律为(主、俯视图长对正）、（主、左视图高平齐）、(俯、左视图宽相等).4．组合体的尺寸可分为（定形尺寸）、（定位尺寸)、（总体尺寸)。5。 按剖切范围分,剖视图可分为( 全剖视图 ） （半剖视图) 和（ 局部剖视图）。二。作图题（共 50 分）1。已知， ∆ABC 平行于 EDFG (DE‖FG） ， 求作∆abc。（5 分）答案：2. 完成四边形的水平投影。(5 分）答案:fegg'f'e'dd'a'b'c'aOXcb3．补画图中的漏线。(１ 0 分）答案:4。 根据给出的视图,补画第三视图或视图中所缺的图线。(10 分）答案：5．在指定位置将主视图画成全剖视图，左视图画成半剖视图。(20 分）答案：三. 补全所给机件的尺寸。尺寸数值由图中按 1：1 量取，并取整数。(１５分）答案：cc’d’a’四。 看出螺柱连接装配图中的错误，试在右侧点划线处正确地画出该螺柱连接装配图。（5 分）答案：五。 读零件图、回答问题(15 分)(1)法兰盘零件图采纳了哪些表达方法？答题要点:全剖视图，局部放大剖视图;（2)指出零件长、宽、高三个方向的尺寸基准。答题要点:长方向:法兰盘左端面；宽方向：法兰盘对称线；高方向：法兰盘轴线（3)说明下列尺寸的意义：2×Φ7：均匀对称分布两个 Φ7 的圆孔 ;M6-6H：普通粗牙螺纹，中径公差带代号 6H ；（4)阀盖零件加工面粗糙度为 Ra 的允许值是 0.8um 的共有 4 处。（5)说明图中的含义.答题要点：法兰盘 Φ130 盘面左右端面与（位置公差基准：Φ42 孔轴线的垂直度公差数值为 0。02.⊥ 0。02 A
