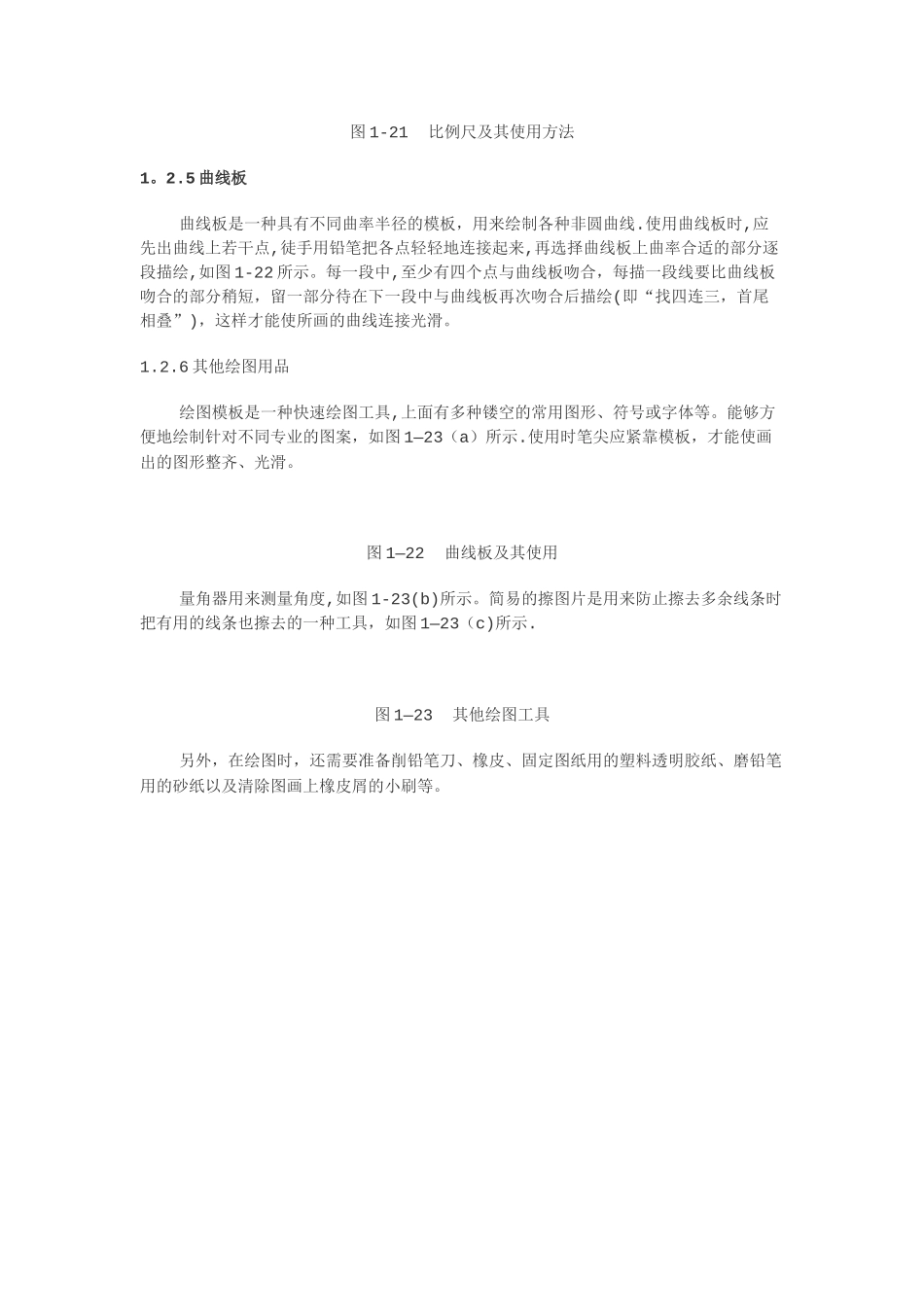

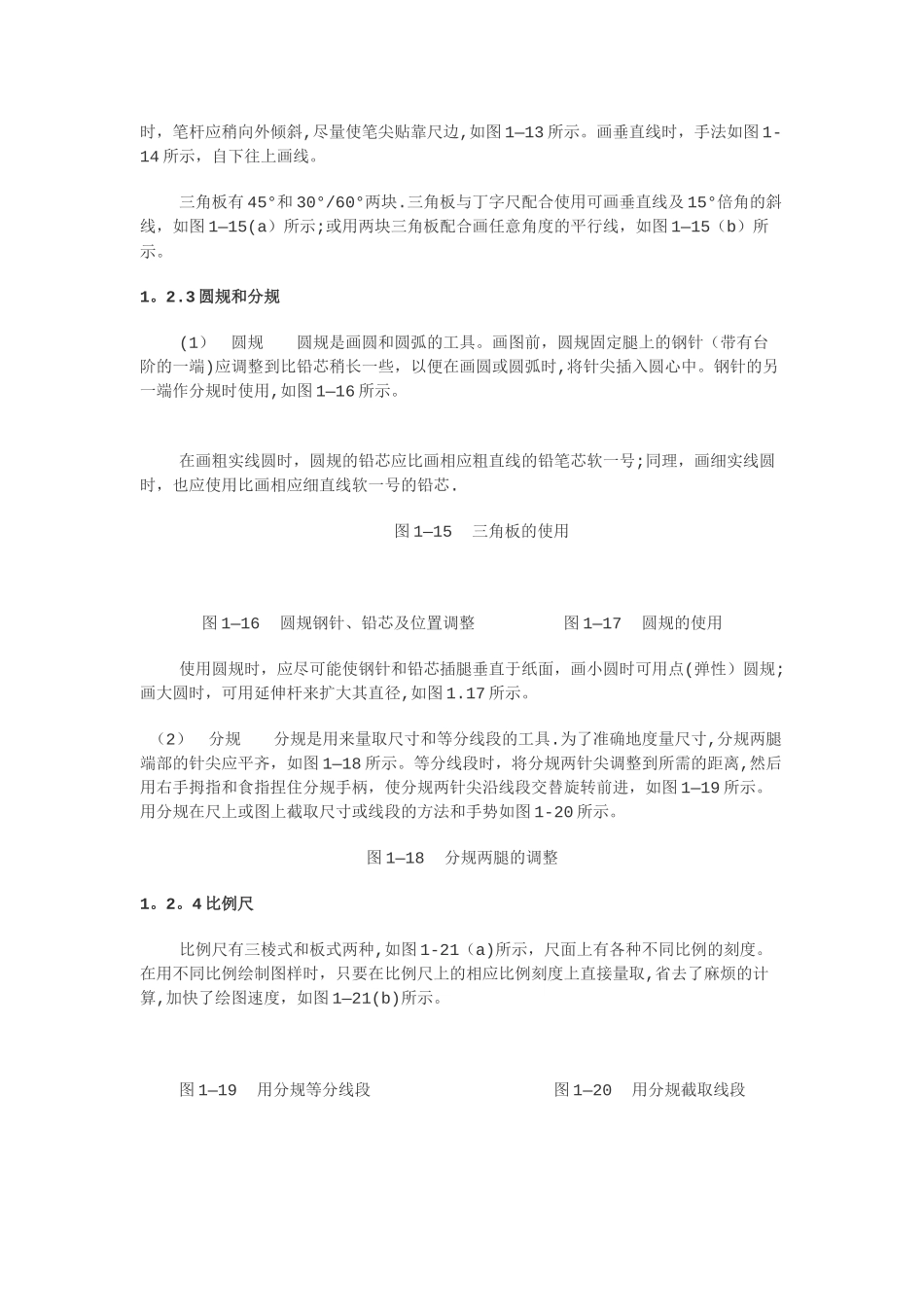

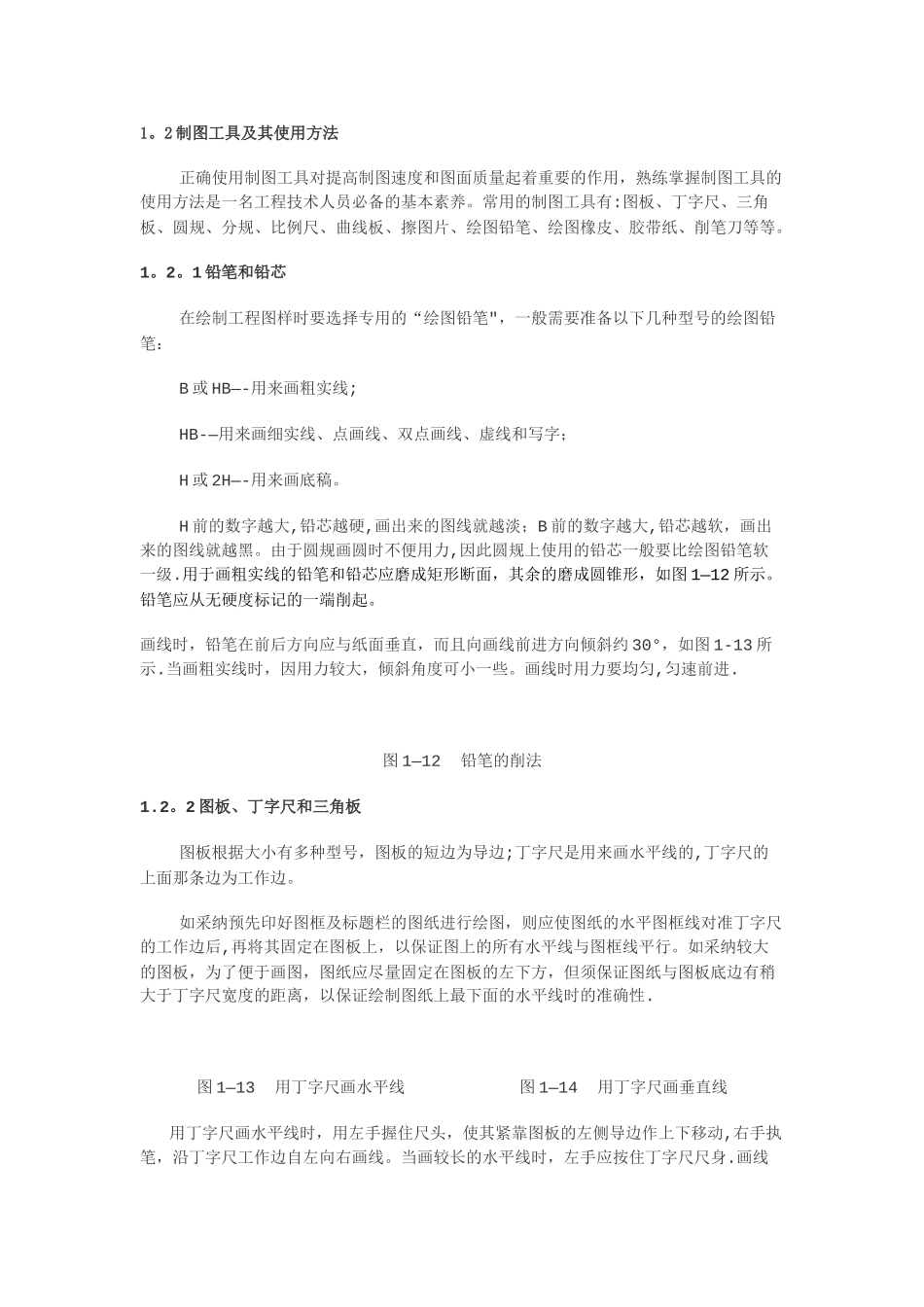

1。2 制图工具及其使用方法 正确使用制图工具对提高制图速度和图面质量起着重要的作用，熟练掌握制图工具的使用方法是一名工程技术人员必备的基本素养。常用的制图工具有:图板、丁字尺、三角板、圆规、分规、比例尺、曲线板、擦图片、绘图铅笔、绘图橡皮、胶带纸、削笔刀等等。1。2。1 铅笔和铅芯 在绘制工程图样时要选择专用的“绘图铅笔"，一般需要准备以下几种型号的绘图铅笔： B 或 HB—-用来画粗实线; HB-—用来画细实线、点画线、双点画线、虚线和写字； H 或 2H—-用来画底稿。 H 前的数字越大,铅芯越硬,画出来的图线就越淡；B 前的数字越大,铅芯越软，画出来的图线就越黑。由于圆规画圆时不便用力,因此圆规上使用的铅芯一般要比绘图铅笔软一级.用于画粗实线的铅笔和铅芯应磨成矩形断面，其余的磨成圆锥形，如图 1—12 所示。铅笔应从无硬度标记的一端削起。画线时，铅笔在前后方向应与纸面垂直，而且向画线前进方向倾斜约 30°，如图 1-13 所示.当画粗实线时，因用力较大，倾斜角度可小一些。画线时用力要均匀,匀速前进. 图 1—12 铅笔的削法1.2。2 图板、丁字尺和三角板 图板根据大小有多种型号，图板的短边为导边;丁字尺是用来画水平线的,丁字尺的上面那条边为工作边。 如采纳预先印好图框及标题栏的图纸进行绘图，则应使图纸的水平图框线对准丁字尺的工作边后,再将其固定在图板上，以保证图上的所有水平线与图框线平行。如采纳较大的图板，为了便于画图，图纸应尽量固定在图板的左下方，但须保证图纸与图板底边有稍大于丁字尺宽度的距离，以保证绘制图纸上最下面的水平线时的准确性. 图 1—13 用丁字尺画水平线 图 1—14 用丁字尺画垂直线 用丁字尺画水平线时，用左手握住尺头，使其紧靠图板的左侧导边作上下移动,右手执笔，沿丁字尺工作边自左向右画线。当画较长的水平线时，左手应按住丁字尺尺身.画线时，笔杆应稍向外倾斜,尽量使笔尖贴靠尺边,如图 1—13 所示。画垂直线时，手法如图 1-14 所示，自下往上画线。 三角板有 45°和 30°/60°两块.三角板与丁字尺配合使用可画垂直线及 15°倍角的斜线，如图 1—15(a）所示;或用两块三角板配合画任意角度的平行线，如图 1—15（b）所示。1。2.3 圆规和分规 (1） 圆规 圆规是画圆和圆弧的工具。画图前，圆规固定腿上的钢针（带有台阶的一端)应调整到比铅芯稍长一些，以便在画圆或圆弧时,将针尖插入圆心中。钢针的另一端作分规时使用,如图 ...
