工程制图及管理规范

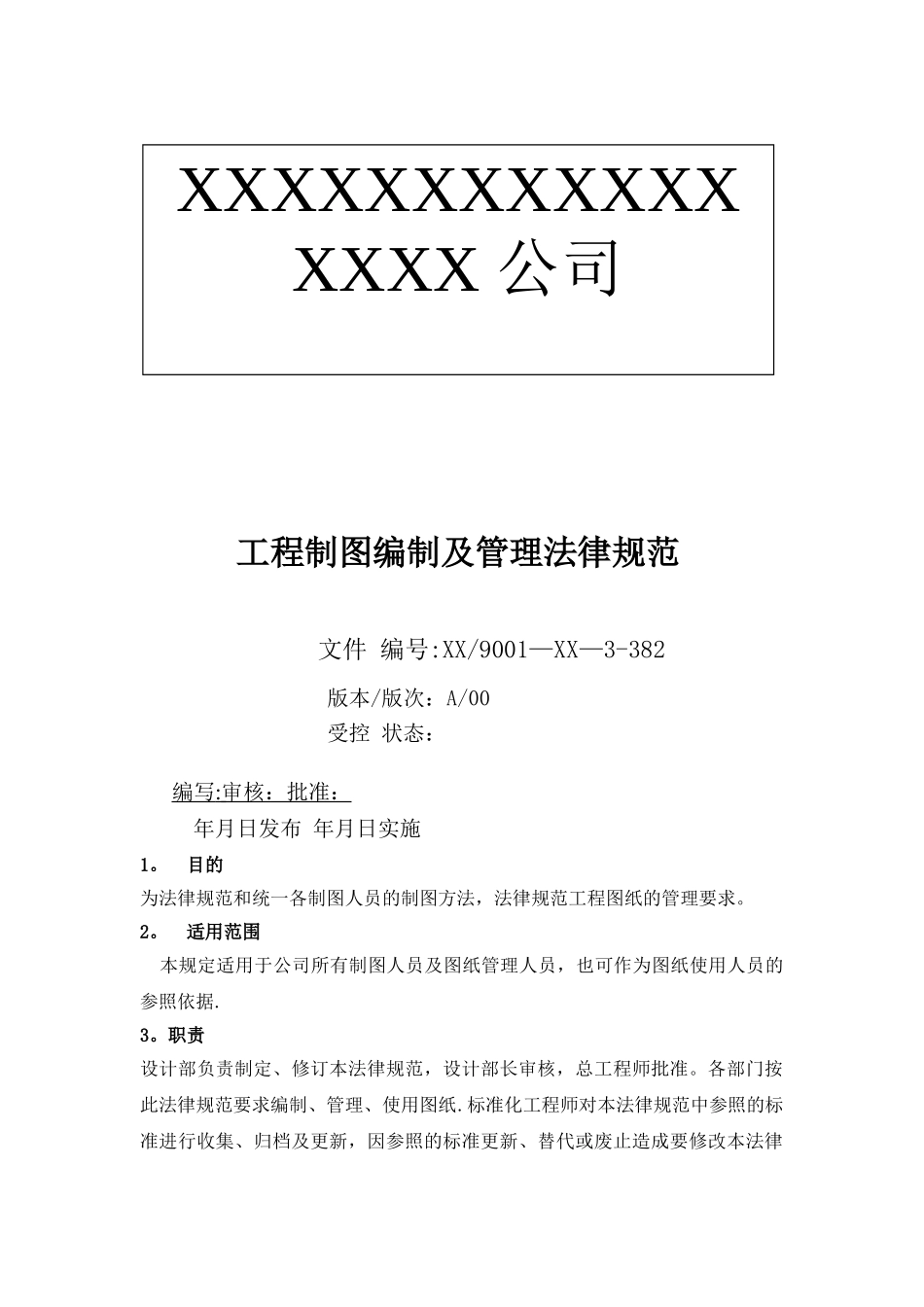

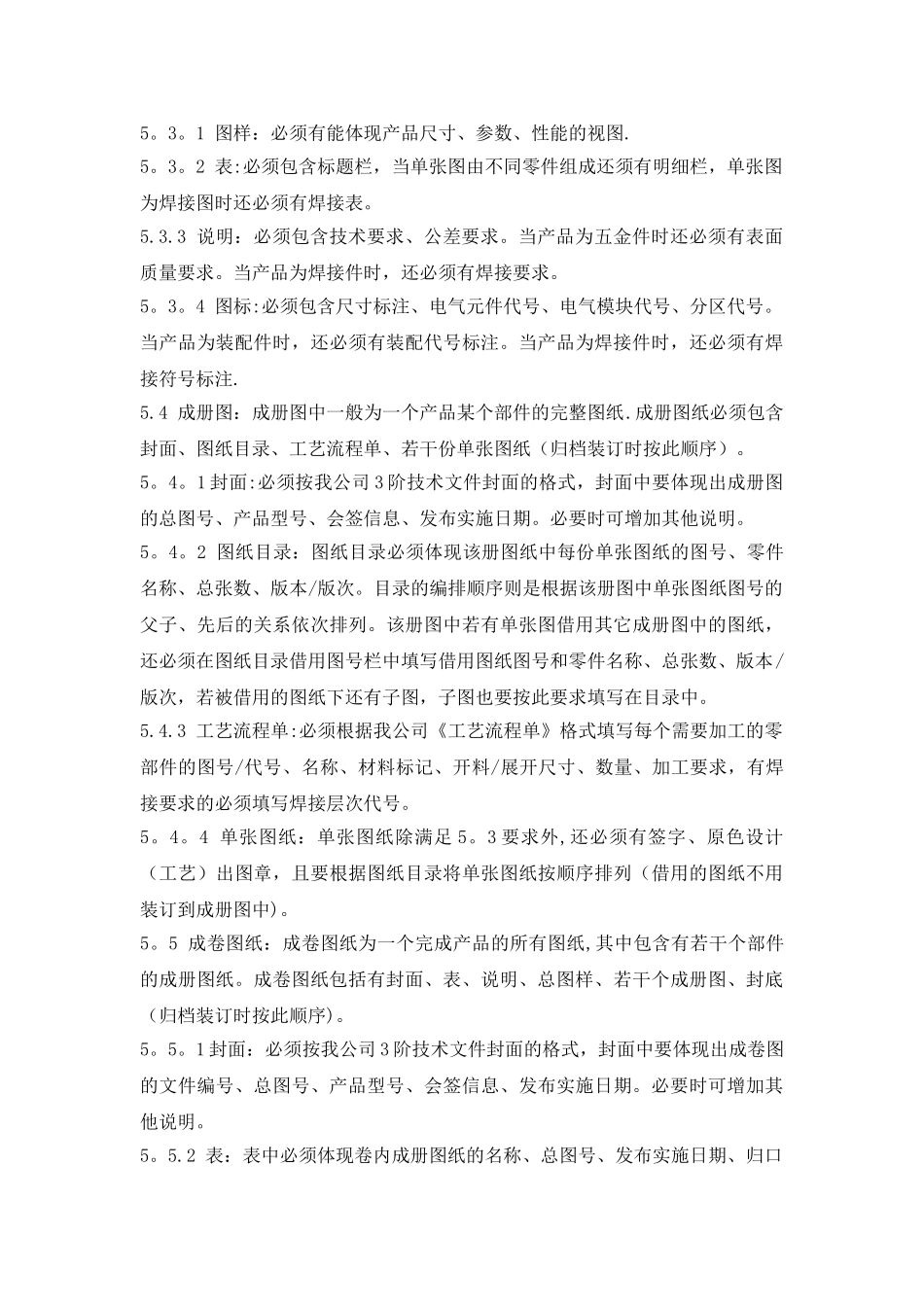

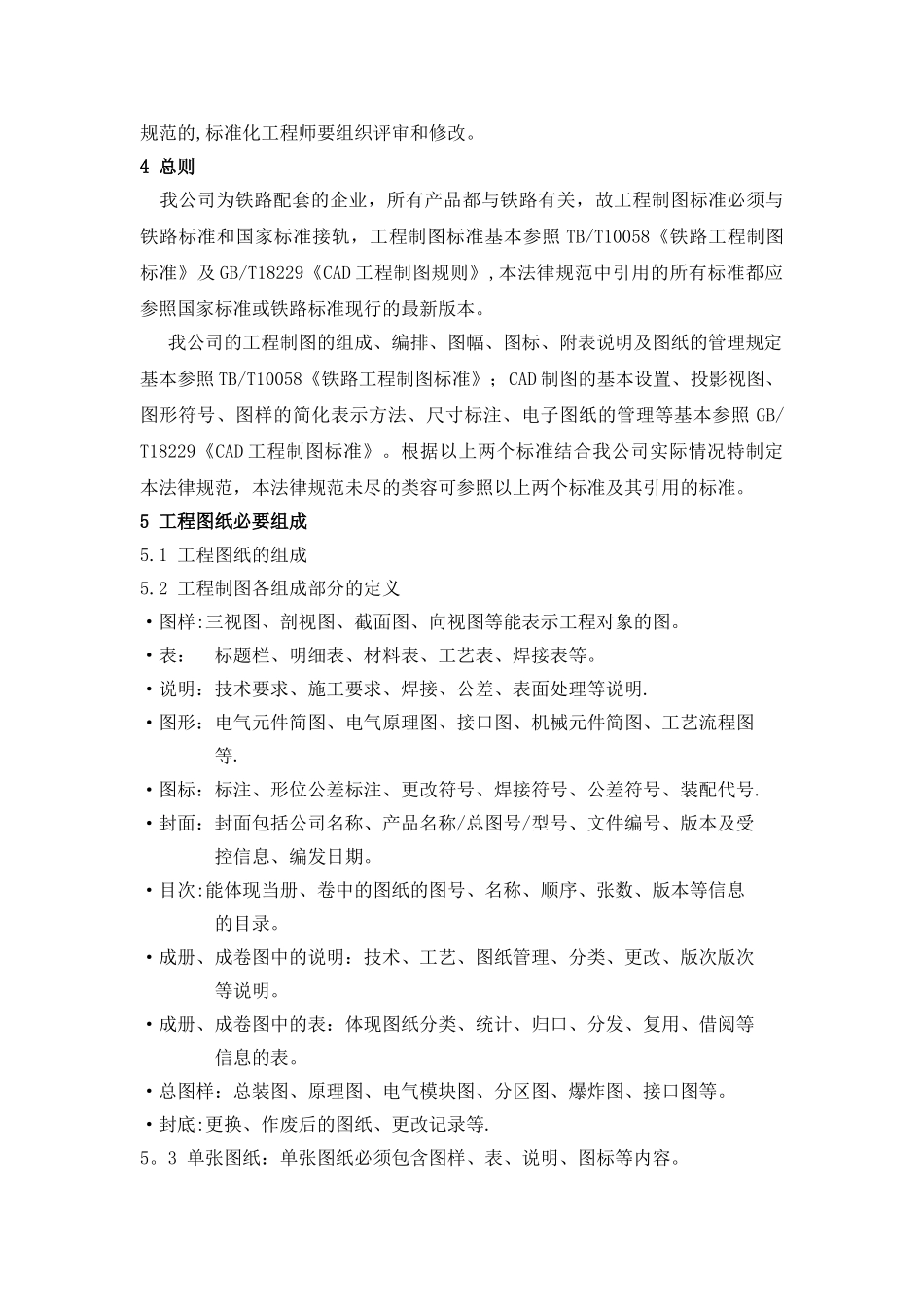

工程制图编制及管理法律规范 文件 编号:XX/9001—XX—3-382 版本/版次：A/00 受控 状态：编写 : 审核：批准： 年月日发布 年月日实施1。 目的 为法律规范和统一各制图人员的制图方法，法律规范工程图纸的管理要求。2。 适用范围 本规定适用于公司所有制图人员及图纸管理人员，也可作为图纸使用人员的参照依据.3。职责 设计部负责制定、修订本法律规范，设计部长审核，总工程师批准。各部门按此法律规范要求编制、管理、使用图纸.标准化工程师对本法律规范中参照的标准进行收集、归档及更新，因参照的标准更新、替代或废止造成要修改本法律XXXXXXXXXXXXXXXX 公司规范的,标准化工程师要组织评审和修改。4 总则 我公司为铁路配套的企业，所有产品都与铁路有关，故工程制图标准必须与铁路标准和国家标准接轨，工程制图标准基本参照 TB/T10058《铁路工程制图标准》及 GB/T18229《CAD 工程制图规则》,本法律规范中引用的所有标准都应参照国家标准或铁路标准现行的最新版本。我公司的工程制图的组成、编排、图幅、图标、附表说明及图纸的管理规定基本参照 TB/T10058《铁路工程制图标准》；CAD 制图的基本设置、投影视图、图形符号、图样的简化表示方法、尺寸标注、电子图纸的管理等基本参照 GB/T18229《CAD 工程制图标准》。根据以上两个标准结合我公司实际情况特制定本法律规范，本法律规范未尽的类容可参照以上两个标准及其引用的标准。5 工程图纸必要组成5.1 工程图纸的组成5.2 工程制图各组成部分的定义·图样:三视图、剖视图、截面图、向视图等能表示工程对象的图。·表： 标题栏、明细表、材料表、工艺表、焊接表等。·说明：技术要求、施工要求、焊接、公差、表面处理等说明.·图形：电气元件简图、电气原理图、接口图、机械元件简图、工艺流程图 等.·图标：标注、形位公差标注、更改符号、焊接符号、公差符号、装配代号.·封面：封面包括公司名称、产品名称/总图号/型号、文件编号、版本及受 控信息、编发日期。·目次:能体现当册、卷中的图纸的图号、名称、顺序、张数、版本等信息 的目录。·成册、成卷图中的说明：技术、工艺、图纸管理、分类、更改、版次版次 等说明。·成册、成卷图中的表：体现图纸分类、统计、归口、分发、复用、借阅等 信息的表。·总图样：总装图、原理图、电气模块图、分区图、爆炸图、接口图等。·封底:更换、作废后的图纸、更改记录等.5。3 单张图纸：单张图纸必须包含图样、表、...
