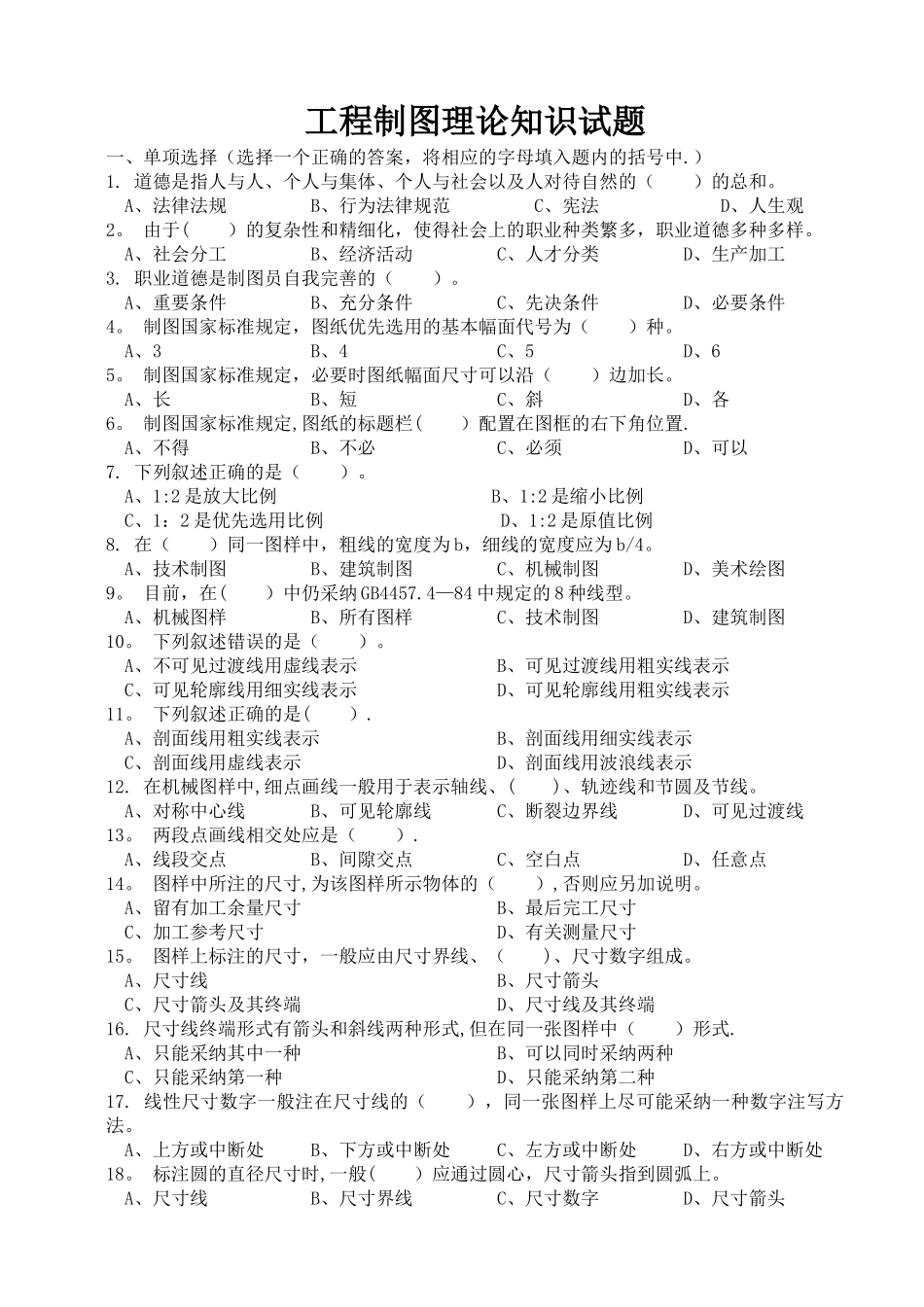

工程制图理论知识试题

工程制图理论知识试题一、单项选择（选择一个正确的答案，将相应的字母填入题内的括号中.）1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的（ ）的总和。 A、法律法规 B、行为法律规范 C、宪法 D、人生观2。 由于( ）的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。 A、社会分工 B、经济活动 C、人才分类 D、生产加工3. 职业道德是制图员自我完善的（ ）。 A、重要条件 B、充分条件 C、先决条件 D、必要条件4。 制图国家标准规定，图纸优先选用的基本幅面代号为（ ）种。 A、3 B、4 C、5 D、65。 制图国家标准规定，必要时图纸幅面尺寸可以沿（ ）边加长。 A、长 B、短 C、斜 D、各6。 制图国家标准规定,图纸的标题栏( ）配置在图框的右下角位置. A、不得 B、不必 C、必须 D、可以7. 下列叙述正确的是（ ）。 A、1:2 是放大比例 B、1:2 是缩小比例 C、1：2 是优先选用比例 D、1:2 是原值比例8. 在（ ）同一图样中，粗线的宽度为 b，细线的宽度应为 b/4。 A、技术制图 B、建筑制图 C、机械制图 D、美术绘图9。 目前，在( ）中仍采纳 GB4457.4—84 中规定的 8 种线型。 A、机械图样 B、所有图样 C、技术制图 D、建筑制图10。 下列叙述错误的是（ ）。 A、不可见过渡线用虚线表示 B、可见过渡线用粗实线表示 C、可见轮廓线用细实线表示 D、可见轮廓线用粗实线表示11。 下列叙述正确的是( ）. A、剖面线用粗实线表示 B、剖面线用细实线表示 C、剖面线用虚线表示 D、剖面线用波浪线表示12. 在机械图样中,细点画线一般用于表示轴线、( )、轨迹线和节圆及节线。 A、对称中心线 B、可见轮廓线 C、断裂边界线 D、可见过渡线13。 两段点画线相交处应是（ ）. A、线段交点 B、间隙交点 C、空白点 D、任意点14。 图样中所注的尺寸,为该图样所示物体的（ ）,否则应另加说明。 A、留有加工余量尺寸 B、最后完工尺寸 C、加工参考尺寸 D、有关测量尺寸15。 图样上标注的尺寸，一般应由尺寸界线、（ )、尺寸数字组成。 A、尺寸线 B、尺寸箭头 C、尺寸箭头及其终端 D、尺寸线及其终端16. 尺寸线终端形式有箭头和斜线两种形式,但在同一张图样中（ ）形式. A、只能采纳其中一种 B、可以同时采纳两种 C、只能采纳第一种 D、只能采纳第二种17. 线性尺寸数字一般注在尺寸线的（ ），同一张图样上尽可能采纳一种数字注写方法。...
