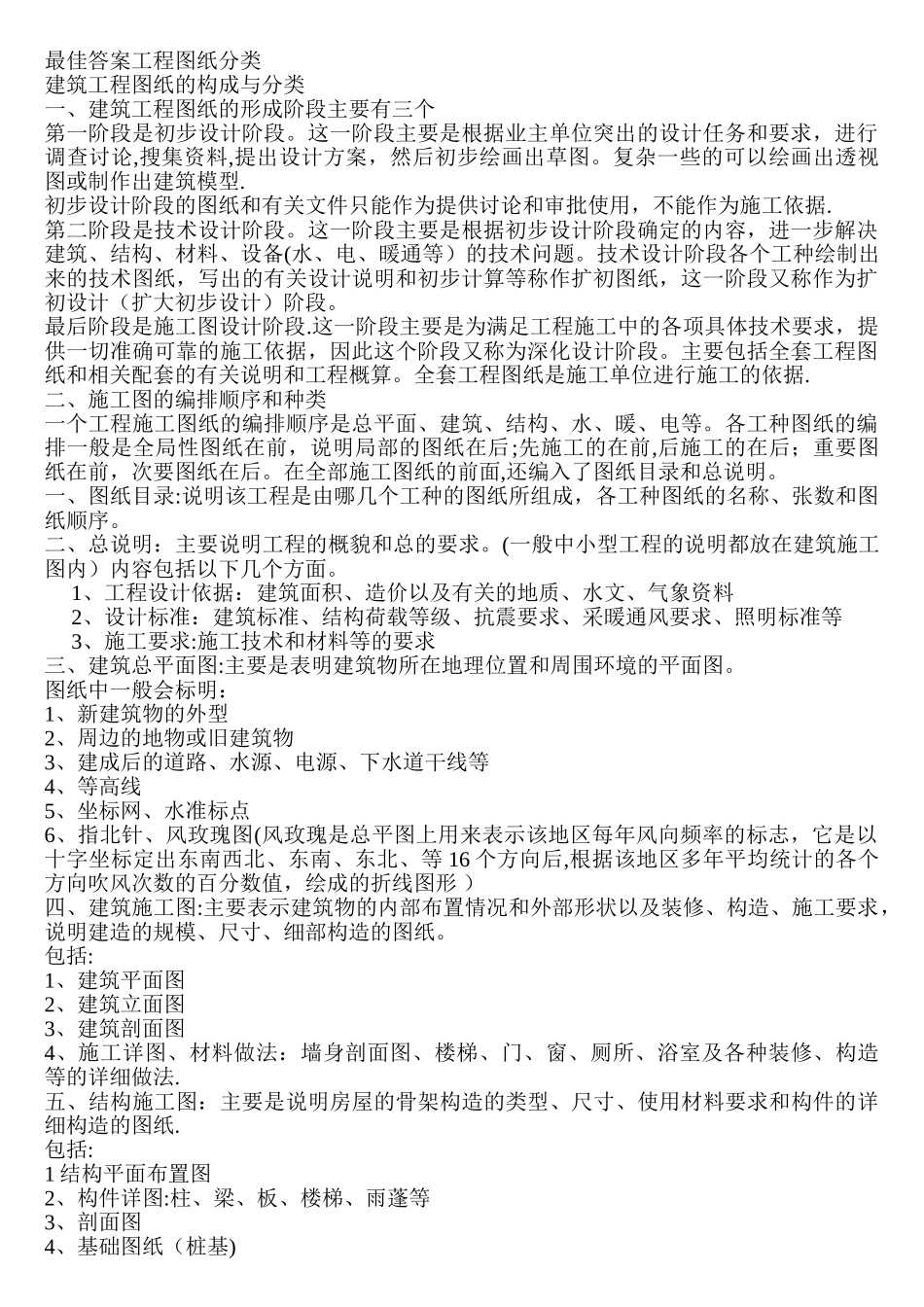

最佳答案工程图纸分类建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。这一阶段主要是根据业主单位突出的设计任务和要求，进行调查讨论,搜集资料,提出设计方案，然后初步绘画出草图。复杂一些的可以绘画出透视图或制作出建筑模型.初步设计阶段的图纸和有关文件只能作为提供讨论和审批使用，不能作为施工依据.第二阶段是技术设计阶段。这一阶段主要是根据初步设计阶段确定的内容，进一步解决建筑、结构、材料、设备(水、电、暖通等）的技术问题。技术设计阶段各个工种绘制出来的技术图纸，写出的有关设计说明和初步计算等称作扩初图纸，这一阶段又称作为扩初设计（扩大初步设计）阶段。最后阶段是施工图设计阶段.这一阶段主要是为满足工程施工中的各项具体技术要求，提供一切准确可靠的施工依据，因此这个阶段又称为深化设计阶段。主要包括全套工程图纸和相关配套的有关说明和工程概算。全套工程图纸是施工单位进行施工的依据.二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后;先施工的在前,后施工的在后；重要图纸在前，次要图纸在后。在全部施工图纸的前面,还编入了图纸目录和总说明。一、图纸目录:说明该工程是由哪几个工种的图纸所组成，各工种图纸的名称、张数和图纸顺序。二、总说明：主要说明工程的概貌和总的要求。(一般中小型工程的说明都放在建筑施工图内）内容包括以下几个方面。 1、工程设计依据：建筑面积、造价以及有关的地质、水文、气象资料 2、设计标准：建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等 3、施工要求:施工技术和材料等的要求三、建筑总平面图:主要是表明建筑物所在地理位置和周围环境的平面图。图纸中一般会标明：1、新建筑物的外型2、周边的地物或旧建筑物3、建成后的道路、水源、电源、下水道干线等4、等高线5、坐标网、水准标点6、指北针、风玫瑰图(风玫瑰是总平图上用来表示该地区每年风向频率的标志，它是以十字坐标定出东南西北、东南、东北、等 16 个方向后,根据该地区多年平均统计的各个方向吹风次数的百分数值，绘成的折线图形 ） 四、建筑施工图:主要表示建筑物的内部布置情况和外部形状以及装修、构造、施工要求，说明建造的规模、尺寸、细部构造的图纸。包括:1、建筑平面图2、建筑立面图3、建筑剖面图4、施工详图、材料做法：墙身剖面...
