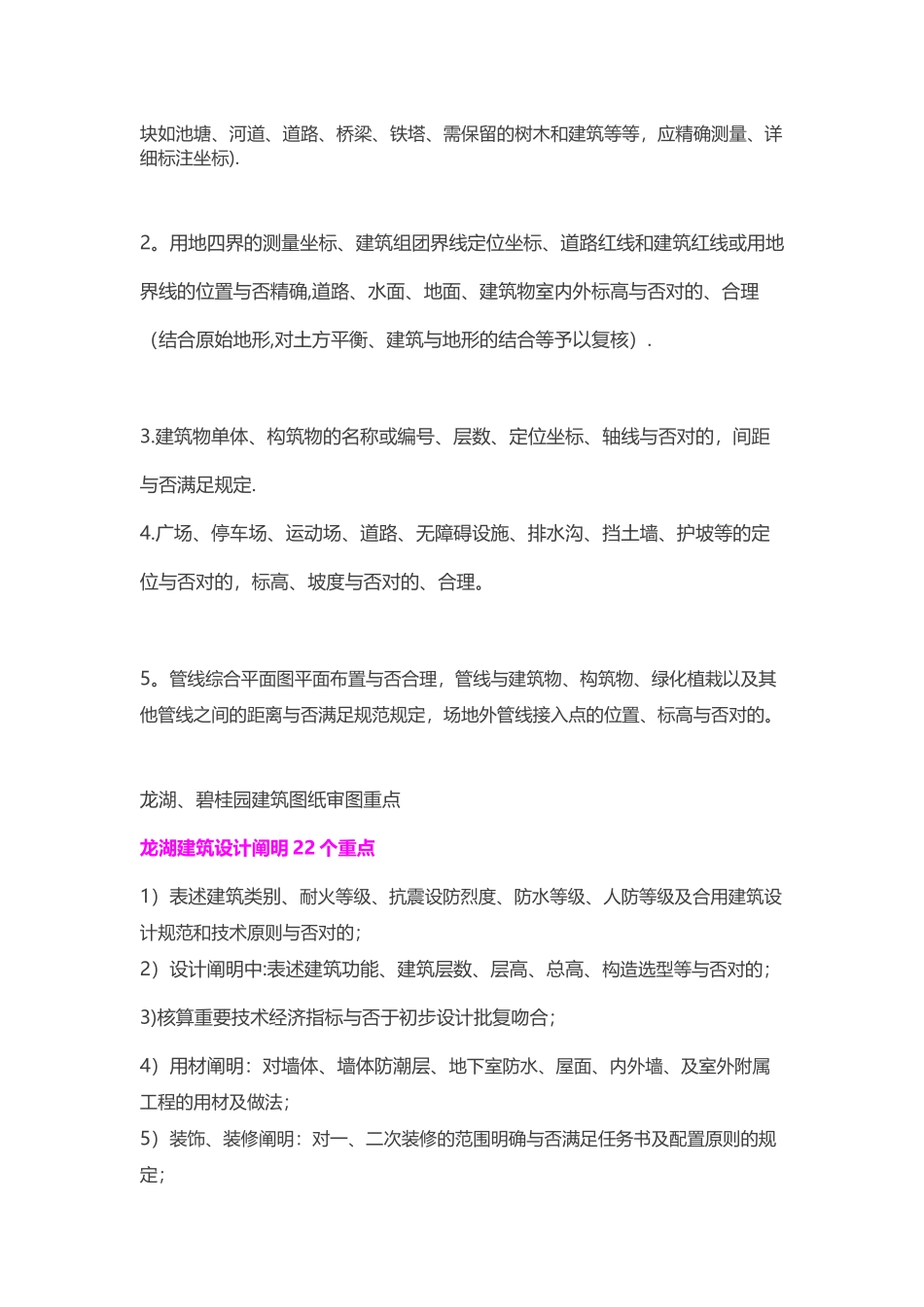

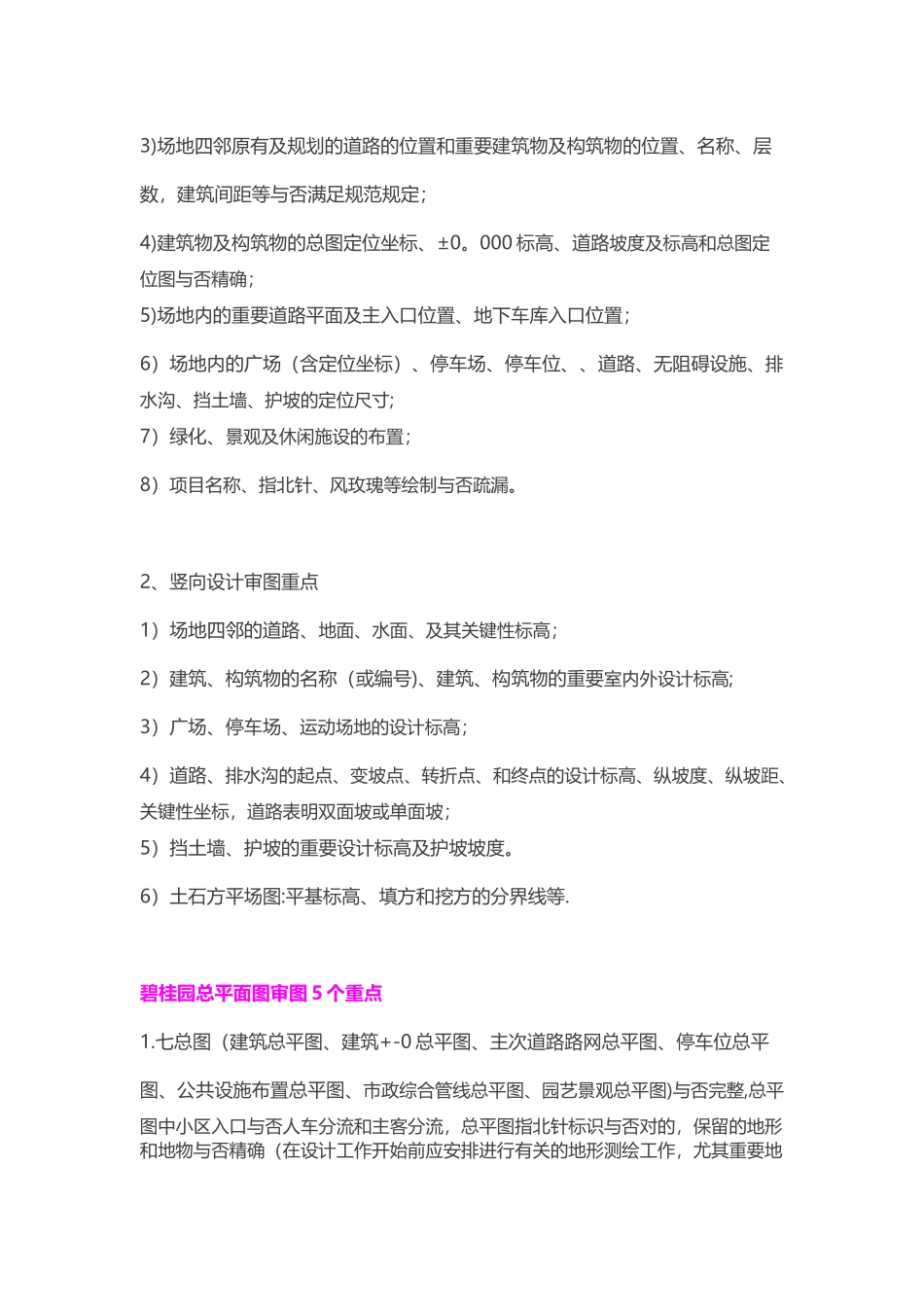

龙湖、碧桂园全套施工图审查 58 个要点强对比☀ 感谢关注【易筑构造】,我是布丁,一种喜欢舞文弄墨的 90 后伪文艺小青年,开设【设计之声】专栏,定期推送最新构造设计原创作品!欢迎有料的构造设计师加入原创部落群 QQ 群: 183435525!龙湖审图大原则大原则1、与否满足施设任务书规定,(与否满足《施工图设计导则规定》)。2、与否符合建设部《建筑工程设计文献编制深度规定》的规定。3、设计根据与否按政府部门认定的批复为设计根据进行施工图设计。4、重要技术经济指标与否与初步设计批复吻合.5、与否满足强制性条文和其他有关规范。6、选用的建筑材料及设备与否满足国家、地方规定及企业的规定.龙湖、碧桂园总平面审图重点 PK龙湖总平面审图 14 个重点1、总平面图1)核算总平面图与否按初步设计批复进行了深化及修改;2)核算道路红线、建筑红线或用地界线与场地内的道路及建筑物、构筑物等的定位关系与否满足规范规定;3)场地四邻原有及规划的道路的位置和重要建筑物及构筑物的位置、名称、层数,建筑间距等与否满足规范规定;4)建筑物及构筑物的总图定位坐标、±0。000 标高、道路坡度及标高和总图定位图与否精确;5)场地内的重要道路平面及主入口位置、地下车库入口位置;6)场地内的广场(含定位坐标)、停车场、停车位、、道路、无阻碍设施、排水沟、挡土墙、护坡的定位尺寸;7)绿化、景观及休闲施设的布置;8)项目名称、指北针、风玫瑰等绘制与否疏漏。2、竖向设计审图重点1)场地四邻的道路、地面、水面、及其关键性标高;2)建筑、构筑物的名称(或编号)、建筑、构筑物的重要室内外设计标高;3)广场、停车场、运动场地的设计标高;4)道路、排水沟的起点、变坡点、转折点、和终点的设计标高、纵坡度、纵坡距、关键性坐标,道路表明双面坡或单面坡;5)挡土墙、护坡的重要设计标高及护坡坡度。6)土石方平场图:平基标高、填方和挖方的分界线等.碧桂园总平面图审图 5 个重点1.七总图(建筑总平图、建筑+‐0 总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)与否完整,总平图中小区入口与否人车分流和主客分流,总平图指北针标识与否对的,保留的地形和地物与否精确(在设计工作开始前应安排进行有关的地形测绘工作,尤其重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应精确测量、详细标注坐标).2。用地四界的测量坐标、建筑组团界线定位坐标、...
