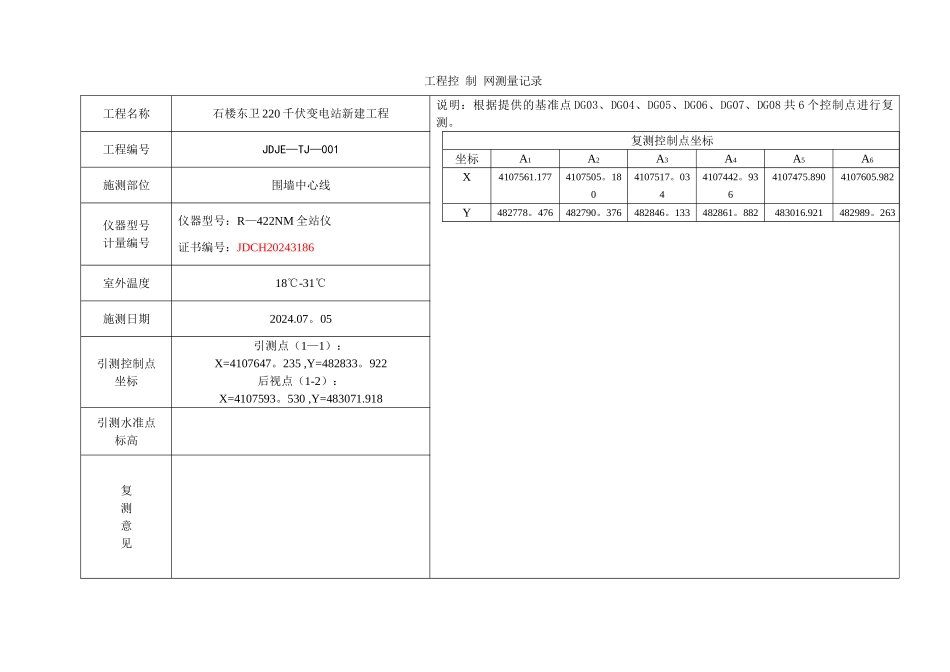

工程控 制 网测量记录工程名称石楼东卫 220 千伏变电站新建工程说明：根据提供的基准点 DG03、DG04、DG05、DG06、DG07、DG08 共 6 个控制点进行复测。复测控制点坐标坐标A1A2A3A4A5A6X4107561.1774107505。1804107517。0344107442。9364107475.8904107605.982Y482778。476482790。376482846。133482861。882483016.921482989。263工程编号JDJE—TJ—001施测部位围墙中心线仪器型号计量编号仪器型号：R—422NM 全站仪证书编号：JDCH20243186室外温度18℃-31℃施测日期2024.07。05引测控制点坐标引测点（1—1）：X=4107647。235 ,Y=482833。922后视点（1-2）：X=4107593。530 ,Y=483071.918引测水准点标高复测意见工程负责人测量负责人复测人施测人工程控 制 网测量记录工程名称石楼东卫 220 千伏变电站新建工程说明：根据图纸给定的控制桩 1—1、2-2 坐标点，将电子经纬仪分别架于 1—1、2—2 坐标点，分别后视 2-2、1-1 坐标点，采纳坐标投点法,转动电子经纬仪测定角 α、β，对 E 点进行复核；同理可对 F 点进行复核。假定 EF 为零度，顺时针转动电子经纬仪，即可检验围墙中心线控制点间实测角度与计算角度符合性.角度∠FEA∠FEB∠FEC∠FED闭合角度计算角度 a45°07′30″160°08′26″205°32′39″270°00′01″360°00′00″实测角度 b45°07′29″160°08′24″205°32′40″207°00′03″360°00′00″a—b1″2″-1″—2″0工程编号JDJE—TJ—001施测部位围墙中心线仪器型号计量编号仪器型号：电子经纬仪证书编号：JH13S—9795(1)号室外温度18℃-31℃施测日期2024。07。05引测控制点坐标1—1点（X=4107647.235 ，Y=482833。922）2—2点(X=4107593。530 ，Y=483071。918)引测水准点标高复测意见工程负责人测量负责人复测人施测人
