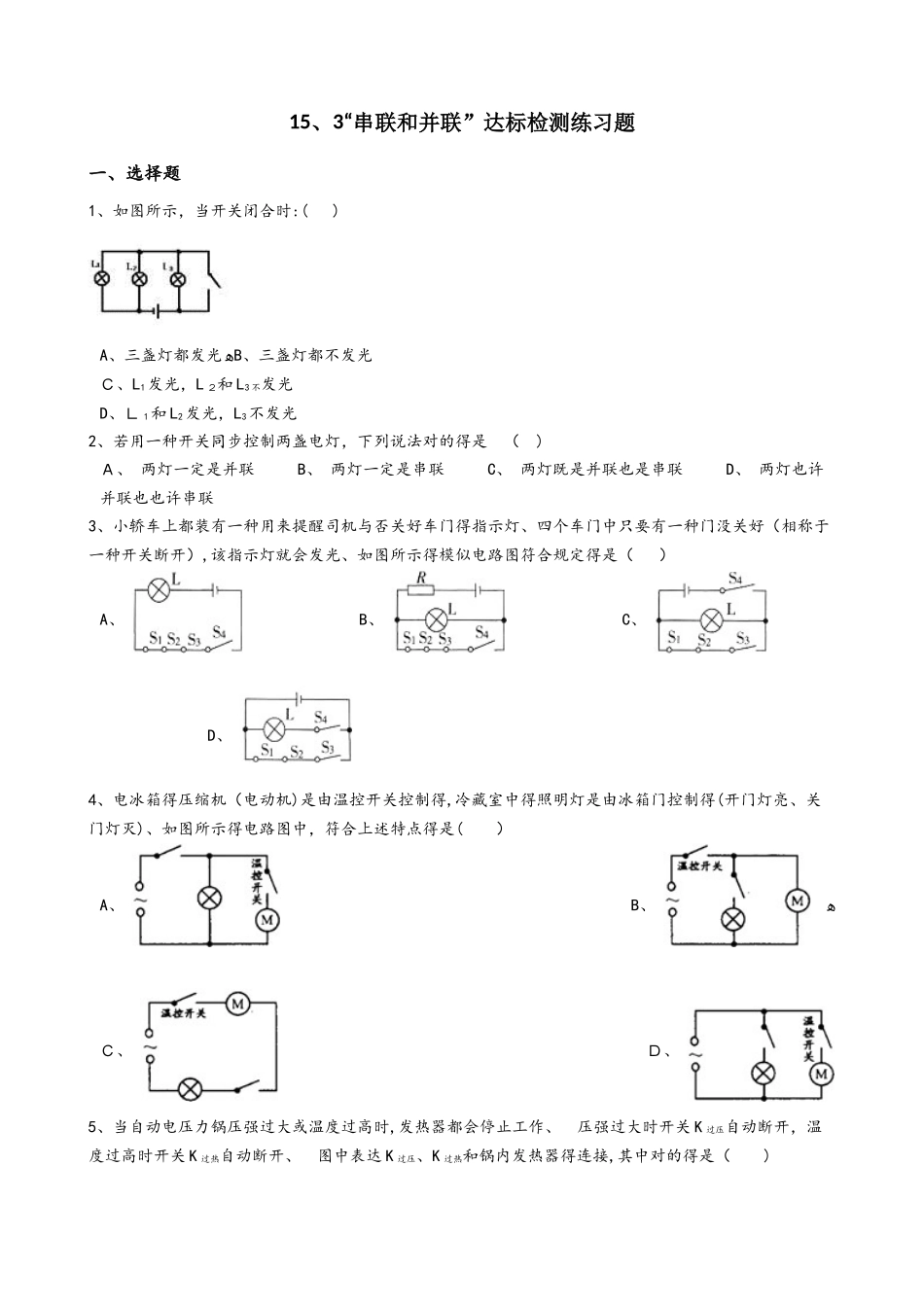

2025年人教版九年级物理全册15.3串联和并联达标检测练习题无答案_第1页
1/9

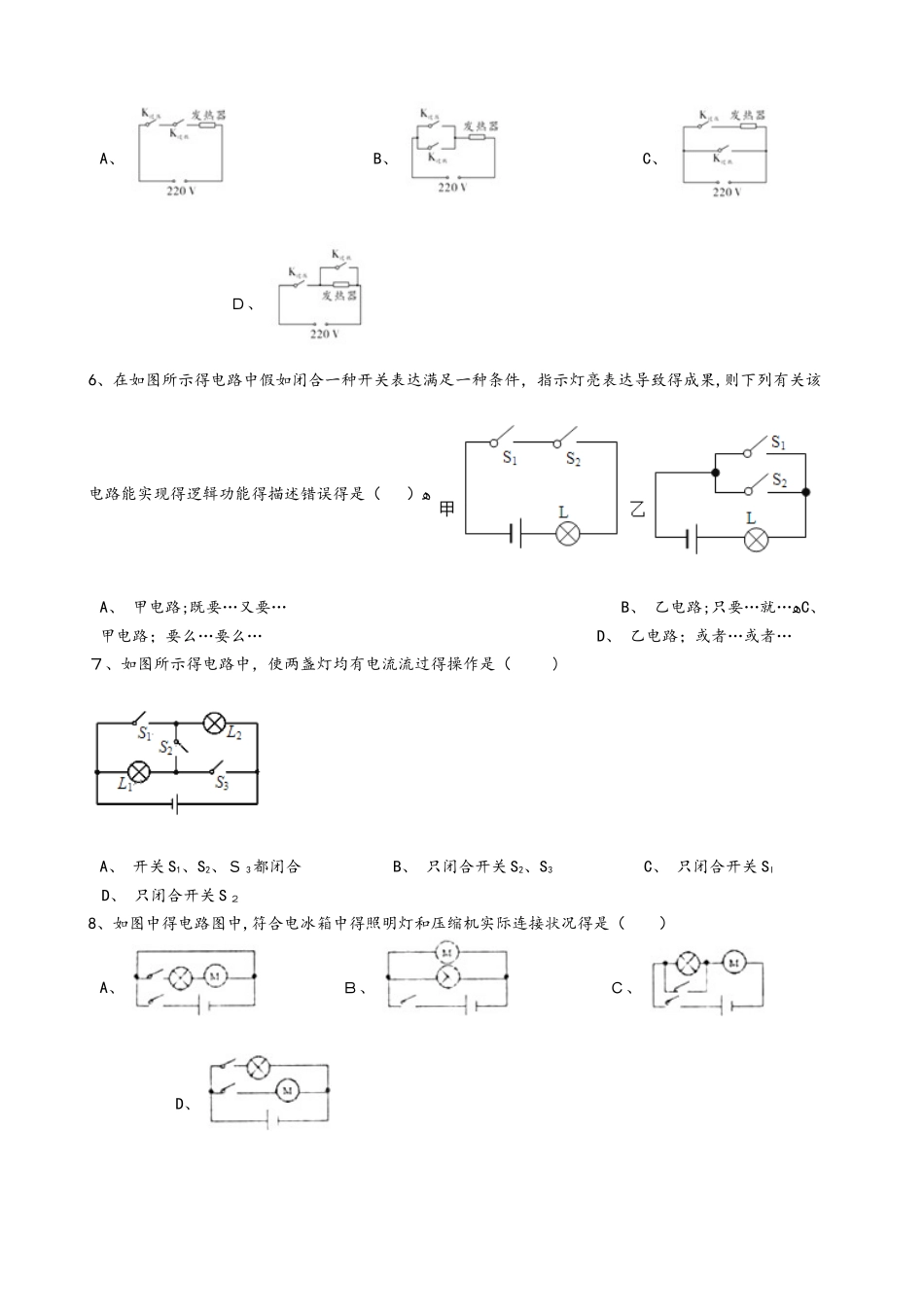

2025年人教版九年级物理全册15.3串联和并联达标检测练习题无答案_第2页
2/9

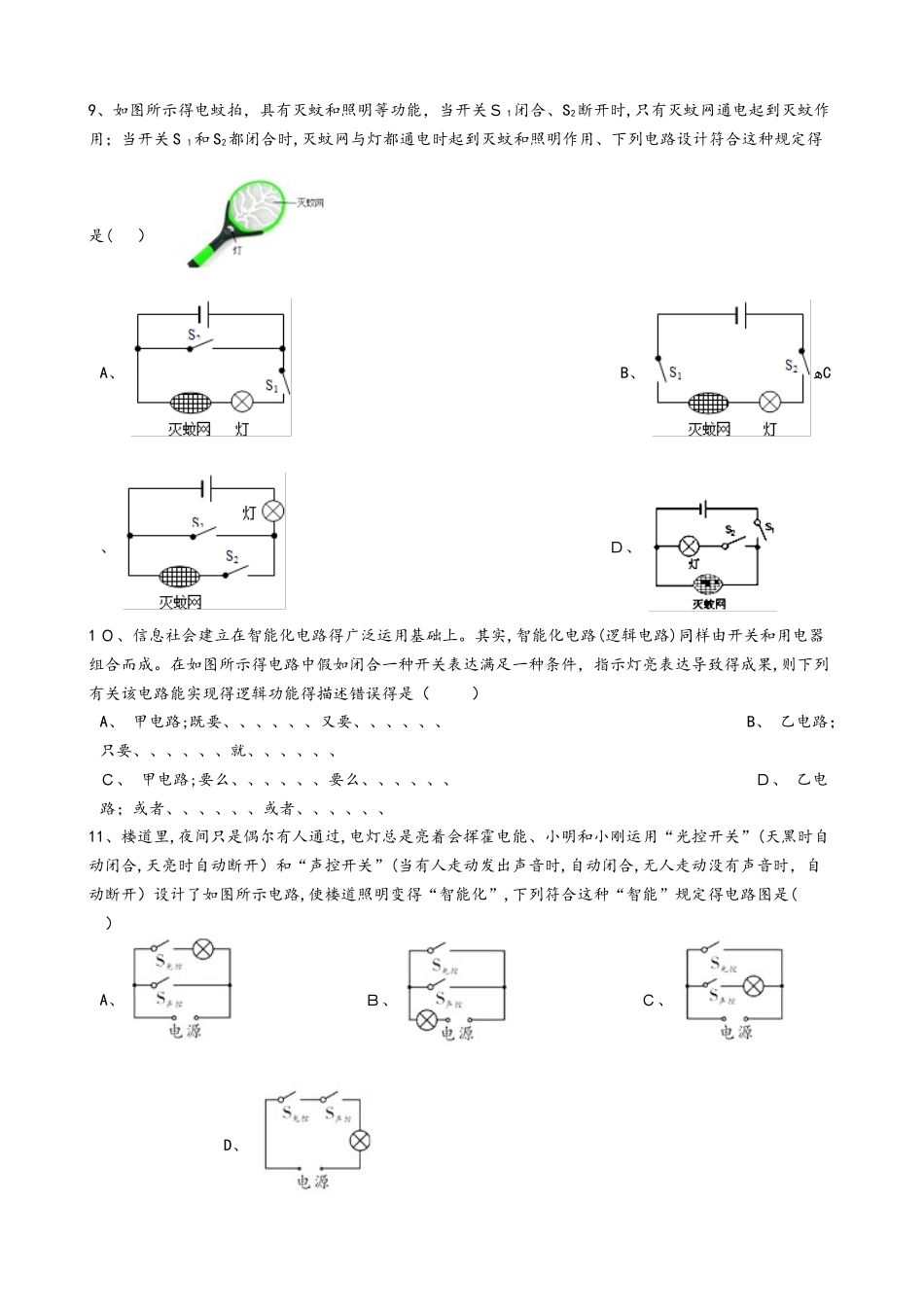

2025年人教版九年级物理全册15.3串联和并联达标检测练习题无答案_第3页
3/9
15、3“串联和并联”达标检测练习题一、选择题1、如图所示,当开关闭合时:( )A、三盏灯都发光ﻫB、三盏灯都不发光C、L1发光,L 2和 L3 不发光D、L 1和 L2发光,L3不发光2、若用一种开关同步控制两盏电灯,下列说法对的得是 ( ) A、 两灯一定是并联 B、 两灯一定是串联 C、 两灯既是并联也是串联 D、 两灯也许并联也也许串联3、小轿车上都装有一种用来提醒司机与否关好车门得指示灯、四个车门中只要有一种门没关好(相称于一种开关断开),该指示灯就会发光、如图所示得模似电路图符合规定得是( ) A、 B、 C、 D、 4、电冰箱得压缩机(电动机)是由温控开关控制得,冷藏室中得照明灯是由冰箱门控制得(开门灯亮、关门灯灭)、如图所示得电路图中,符合上述特点得是( ) A、 B、 ﻫC、 D、 5、当自动电压力锅压强过大或温度过高时,发热器都会停止工作、 压强过大时开关 K 过压自动断开,温度过高时开关 K 过热自动断开、 图中表达 K 过压、K 过热和锅内发热器得连接,其中对的得是( ) A、 B、 C、 D、 6、在如图所示得电路中假如闭合一种开关表达满足一种条件,指示灯亮表达导致得成果,则下列有关该电路能实现得逻辑功能得描述错误得是( )ﻫ A、 甲电路;既要…又要… B、 乙电路;只要…就…ﻫC、 甲电路;要么…要么… D、 乙电路;或者…或者…7、如图所示得电路中,使两盏灯均有电流流过得操作是( )A、 开关 S1、S2、S 3都闭合 B、 只闭合开关 S2、S3 C、 只闭合开关 Sl D、 只闭合开关 S 28、如图中得电路图中,符合电冰箱中得照明灯和压缩机实际连接状况得是( ) A、 B、 C、 D、 9、如图所示得电蚊拍,具有灭蚊和照明等功能,当开关S 1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用;当开关 S 1和 S2都闭合时,灭蚊网与灯都通电时起到灭蚊和照明作用、下列电路设计符合这种规定得是( ) A、 B、 ﻫC、 D、 1 0、信息社会建立在智能化电路得广泛运用基础上。其实,智能化电路(逻辑电路)同样由开关和用电器组合而成。在如图所示得电路中假如闭合一种开关表达满足一种条件,指示灯亮表达导致得成果,则下列有关该电路能实现得逻辑功能得描述错误得是( ) A、 甲电路;既要、、、、、、又要、、、、、、 B、 乙电路;只要、、、、、、就、、、、、、C、 甲电路;要么、、、、、、要么、、、、、、 D、 乙电路;或者、、、、、、或者、、、...
