工程测量工作流程

工程测量工作流程_第1页
1/4

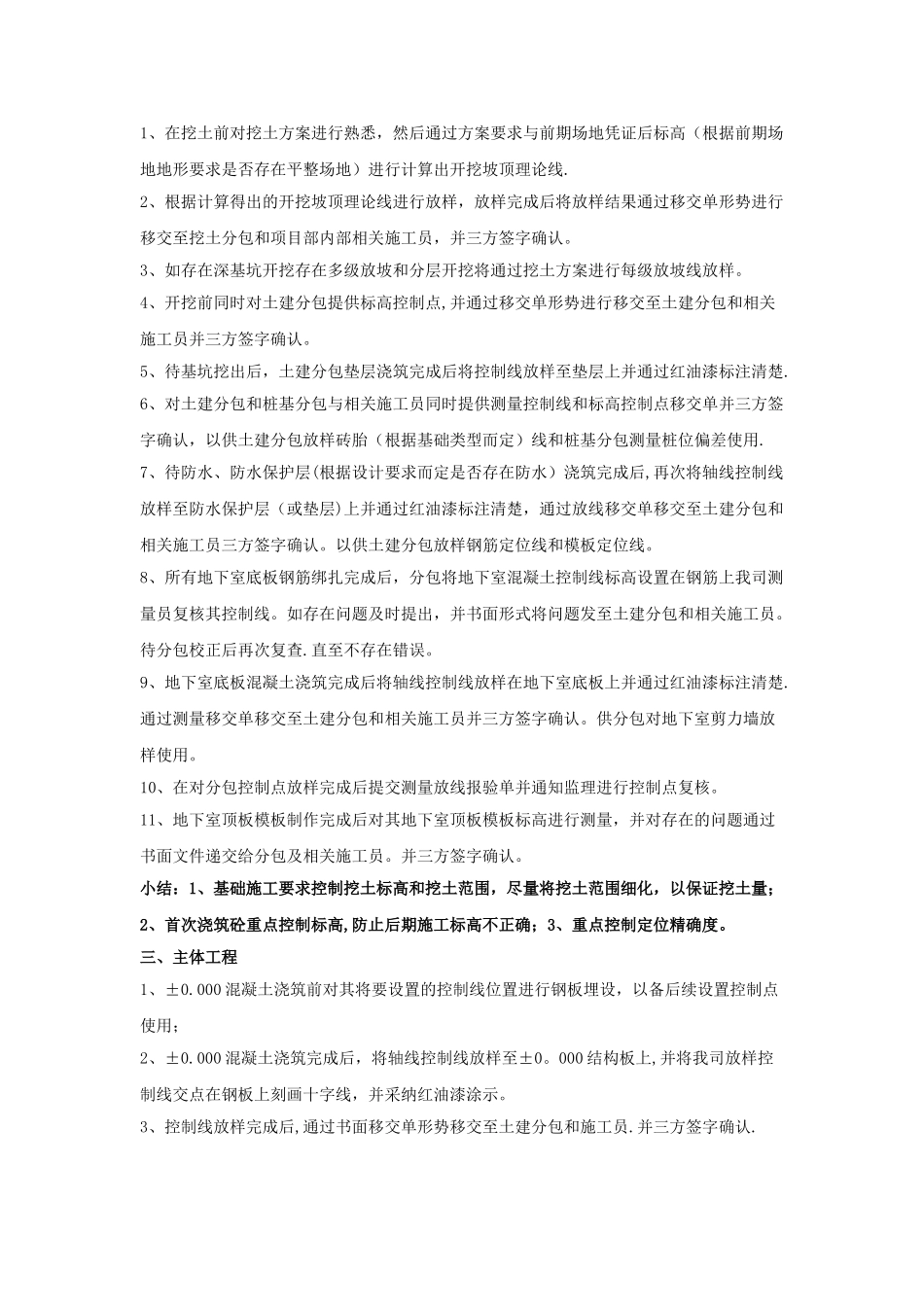

工程测量工作流程_第2页
2/4
工程测量工作流程_第3页
3/4
测量工作流程(工作总结)一、前期工作1、进场前场地实测(地形,标高)。1)监理或业主同实测,现场地形标高,现场确认.2)分包场地平整前现场实测方格网,地形.2、要求业主提供测量控制点报告(控制点具体方位我司指定)1)分析现场规划布置,临建,现场施工布置2)根据现场规划布置,合理布置控制点位置,确定方便有用3、根据第二条,推算出场地前期实测城市坐标位置,提交于监理业主并三方确认.4、通过设计院图纸,计算得出建筑物轴线交点坐标,并几人核对(设计院图纸通常为建筑物角点坐标)。5、通过设计院图纸分析现场临时控制点的布置,并通过现场布置图,对建筑物进行放样,并提交放样数据与周边环境于技术部,供技术部分析现场实际情况。6、甲方通知测绘院对建筑物进行放样(与我司关系不大)。小结:前期工作重点在于与监理业主的现场实时测量并签字确认!二。、桩基工程1、对于我司下属分包将对每一单体建筑物桩基工程小样桩放样控制点进行定位放样,同时提供标高控制点2、定位同时与分包测量人员沟通尽量满足分包人员施工放线的方便、可行性;3、每一单体建筑物根据施工要求设置不同数量的控制点,在控制点放样完成后拟定书面移交文件移交给分包,并由双方签字确认.4、对已放样的控制点进行不定期,且不超过 7 天每次的复查,如发现控制点有位移问题并及时校正.控制点校正后同时再次拟定书面移交文件移交给分包,并由双方签字确认。5、对于分包提出控制点或标高存在变化时应及时进行复查并校正,控制点、标高校正后同样拟定书面移交文件移交给分包,并由双方签字确认。6、在对分包控制点放样完成后提交测量放线报验单并通知监理进行控制点复核。7、桩基施工过程中需对周边建筑物进行每日监测。但可根据业主要求是否请第三方进行监测。每日监测数据通过书面形式递交技术部,工程部,安全部。如有需要还需将数据递交监理方。小结:桩基工程重点在于放样数据计算的准确度,数据要求几人进行计算复核,放样过程中的控制点精度控制。桩基每日施工后控制点的位移及周边建筑物的检测.三、基础工程1、在挖土前对挖土方案进行熟悉,然后通过方案要求与前期场地凭证后标高(根据前期场地地形要求是否存在平整场地)进行计算出开挖坡顶理论线.2、根据计算得出的开挖坡顶理论线进行放样,放样完成后将放样结果通过移交单形势进行移交至挖土分包和项目部内部相关施工员,并三方签字确认。3、如存在深基坑开挖存在多级放坡和分层开挖将通过挖土方案进...
