工程测量施工方案

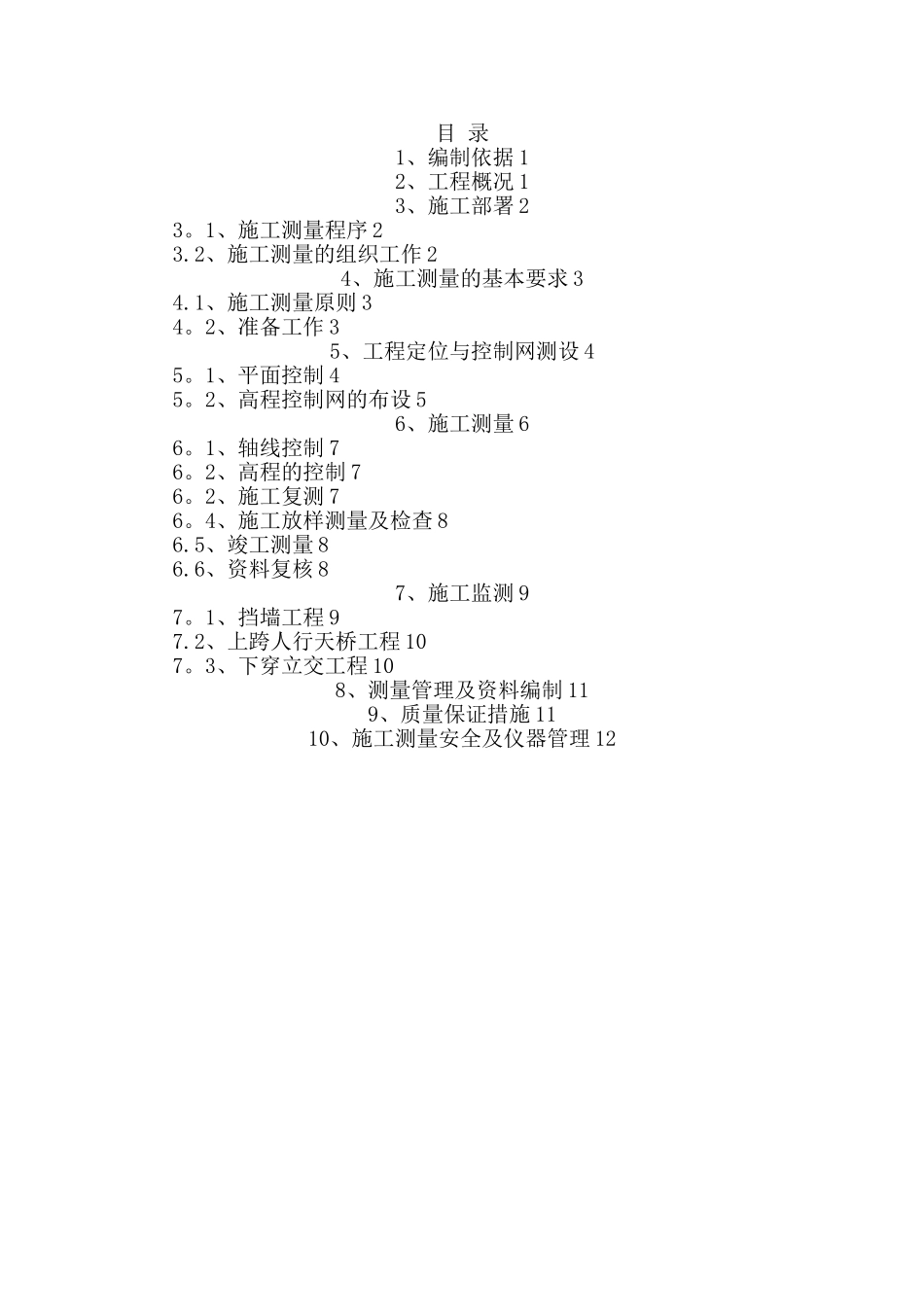

目 录1、编制依据 12、工程概况 13、施工部署 23。1、施工测量程序 23.2、施工测量的组织工作 24、施工测量的基本要求 34.1、施工测量原则 34。2、准备工作 35、工程定位与控制网测设 45。1、平面控制 45。2、高程控制网的布设 56、施工测量 66。1、轴线控制 76。2、高程的控制 76。2、施工复测 76。4、施工放样测量及检查 86.5、竣工测量 86.6、资料复核 87、施工监测 97。1、挡墙工程 97.2、上跨人行天桥工程 107。3、下穿立交工程 108、测量管理及资料编制 119、质量保证措施 1110、施工测量安全及仪器管理 121、编制依据1.1、《工程测量法律规范》(GB 50026—2024)；1.2、《国家三、四等水准测量法律规范》（GB12898-1991）；1。3、《铁路工程测量法律规范》（TB 10101-2024）；1。4、业主提供的交桩资料及相关图纸;1.5、国家其他测量法律规范、强制性标准.2、工程概况3、施工部署3.1、施工测量程序3。2、施工测量的组织工作由项目部技术组专业测量人员成立测量小组，根据甲方给点的坐标点和高程控制点进行控制点加密、工程定位,.按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工,所有施测的工作进度安排，由组长根据项目的总体进度计划进行安排。项目部内部建立作业队、项目部二级复核制度，作业队完成测量工作并对其测量成果自检合格后,报项目部验收，项目部验收合格后再报监理。施测组人员一览表4、施工测量的基本要求4。1、施工测量原则1。严格执行测量法律规范，遵守先整体后局部的原则，先确定平面及高程控制网,在控制网复核无误后，再以控制网为依据，进行工程各部位的定位放线。2.必须严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法。3.定位工作执行自检、互检合格后再报验的工作制度。4.测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5.明确为工程服务,按图施工,质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。4。2、准备工作1。全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习,了解工程总体布局，工程特点，周围环境，根据下穿隧道和上跨人行天桥的平纵设计参数,计算出隧道和天桥坐标及设计高程，与图纸中的逐桩坐标表及纵断面高程数据仔细进行复核，确定准确无误后方可进行施工放线.、测量工作在路基施工前应做好准备工作，其中包括导线、中...
