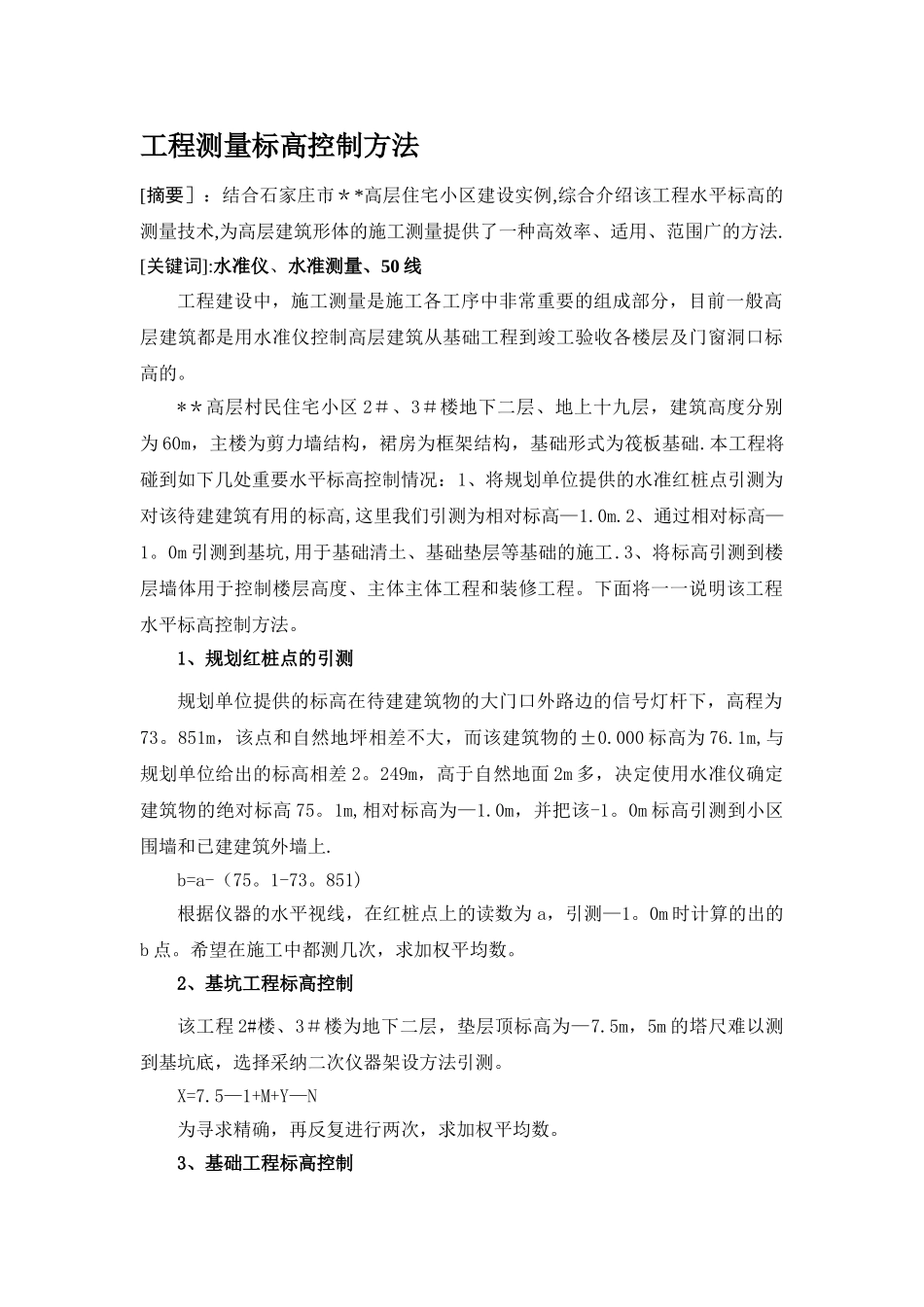

工程测量标高控制方法[摘要］：结合石家庄市＊*高层住宅小区建设实例,综合介绍该工程水平标高的测量技术,为高层建筑形体的施工测量提供了一种高效率、适用、范围广的方法.[关键词]:水准仪、水准测量、50 线工程建设中，施工测量是施工各工序中非常重要的组成部分，目前一般高层建筑都是用水准仪控制高层建筑从基础工程到竣工验收各楼层及门窗洞口标高的。*＊高层村民住宅小区 2＃、3＃楼地下二层、地上十九层，建筑高度分别为 60m，主楼为剪力墙结构，裙房为框架结构，基础形式为筏板基础.本工程将碰到如下几处重要水平标高控制情况：1、将规划单位提供的水准红桩点引测为对该待建建筑有用的标高,这里我们引测为相对标高—1.0m.2、通过相对标高—1。0m 引测到基坑,用于基础清土、基础垫层等基础的施工.3、将标高引测到楼层墙体用于控制楼层高度、主体主体工程和装修工程。下面将一一说明该工程水平标高控制方法。1、规划红桩点的引测规划单位提供的标高在待建建筑物的大门口外路边的信号灯杆下，高程为73。851m，该点和自然地坪相差不大，而该建筑物的±0.000 标高为 76.1m,与规划单位给出的标高相差 2。249m，高于自然地面 2m 多，决定使用水准仪确定建筑物的绝对标高 75。1m,相对标高为—1.0m，并把该-1。0m 标高引测到小区围墙和已建建筑外墙上.b=a-（75。1-73。851)根据仪器的水平视线，在红桩点上的读数为 a，引测—1。0m 时计算的出的b 点。希望在施工中都测几次，求加权平均数。2、基坑工程标高控制该工程 2#楼、3＃楼为地下二层，垫层顶标高为—7.5m，5m 的塔尺难以测到基坑底，选择采纳二次仪器架设方法引测。X=7.5—1+M+Y—N为寻求精确，再反复进行两次，求加权平均数。3、基础工程标高控制本工程浇筑砼顶标高为—6。5m,在基础暗柱和框架柱上的钢筋上用水准仪测出—6.0m 的标高，比浇筑完毕的砼面高 50cm，施工单位称为“50”线。工人通过每一间房的四个角的“50"线拉线，控制砼地面的平整度和标高。同样支负二层和负一层顶板也都是通过钢筋上的 50 线来控制平板的水平标高的（钢筋尽量选择焊接粗钢筋,用油漆涂在 50 线的位置上）。4、一层以上墙体、平板标高的控制考虑到一层以上钢筋较细，钢筋都是采纳绑扎施工, 50 线又都在浇筑墙体前确定,浇筑工程中钢筋之间的搭接不牢固，导致绑扎钢筋中上层钢筋的下沉，水平标高偏低,不准确。那么怎样才能控制好上层水平的标高呢？我们选择在电梯井内墙边的 50 线标高用...
