2025年水利工程帷幕灌浆全套表格

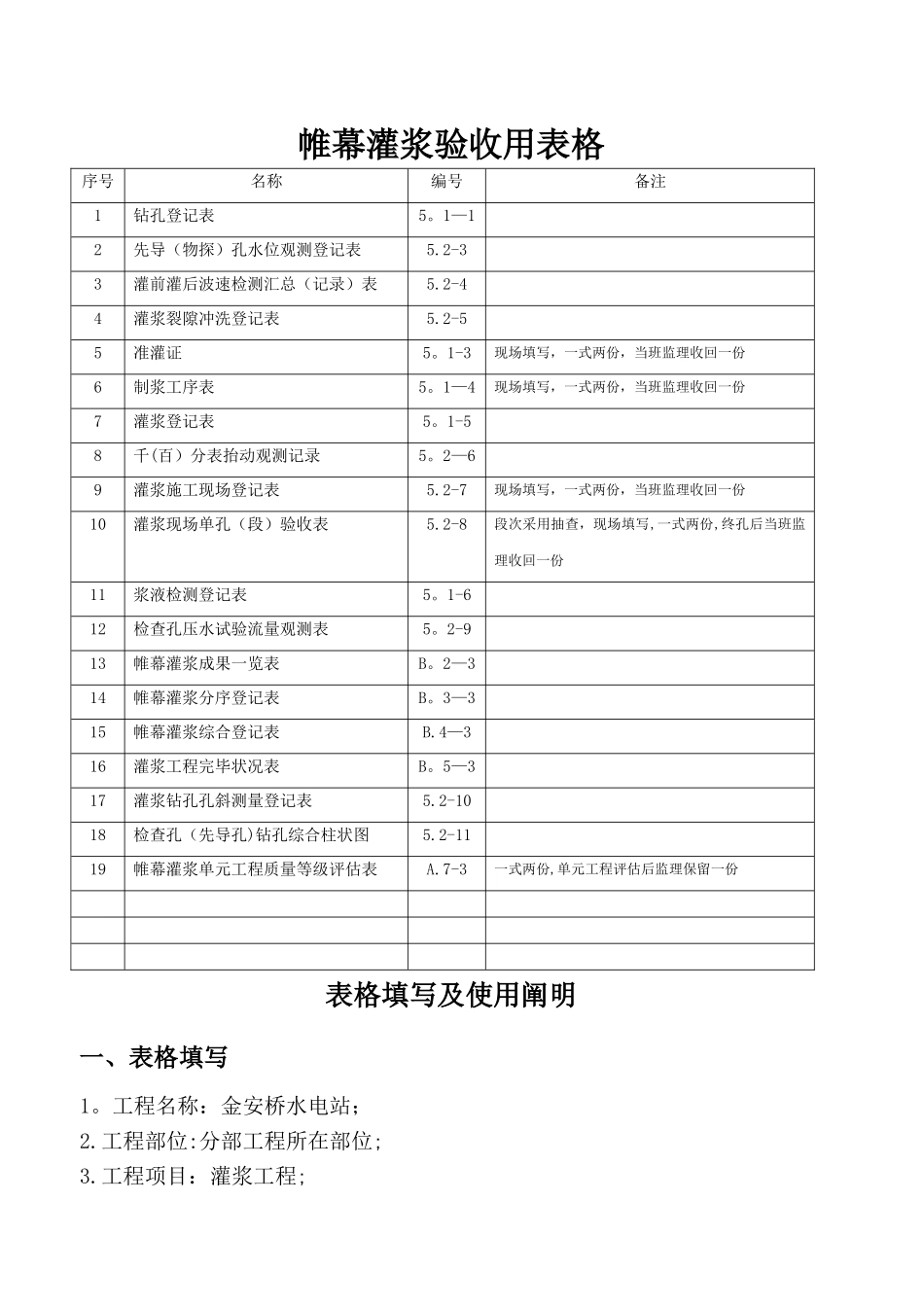

2025年水利工程帷幕灌浆全套表格_第1页
1/24

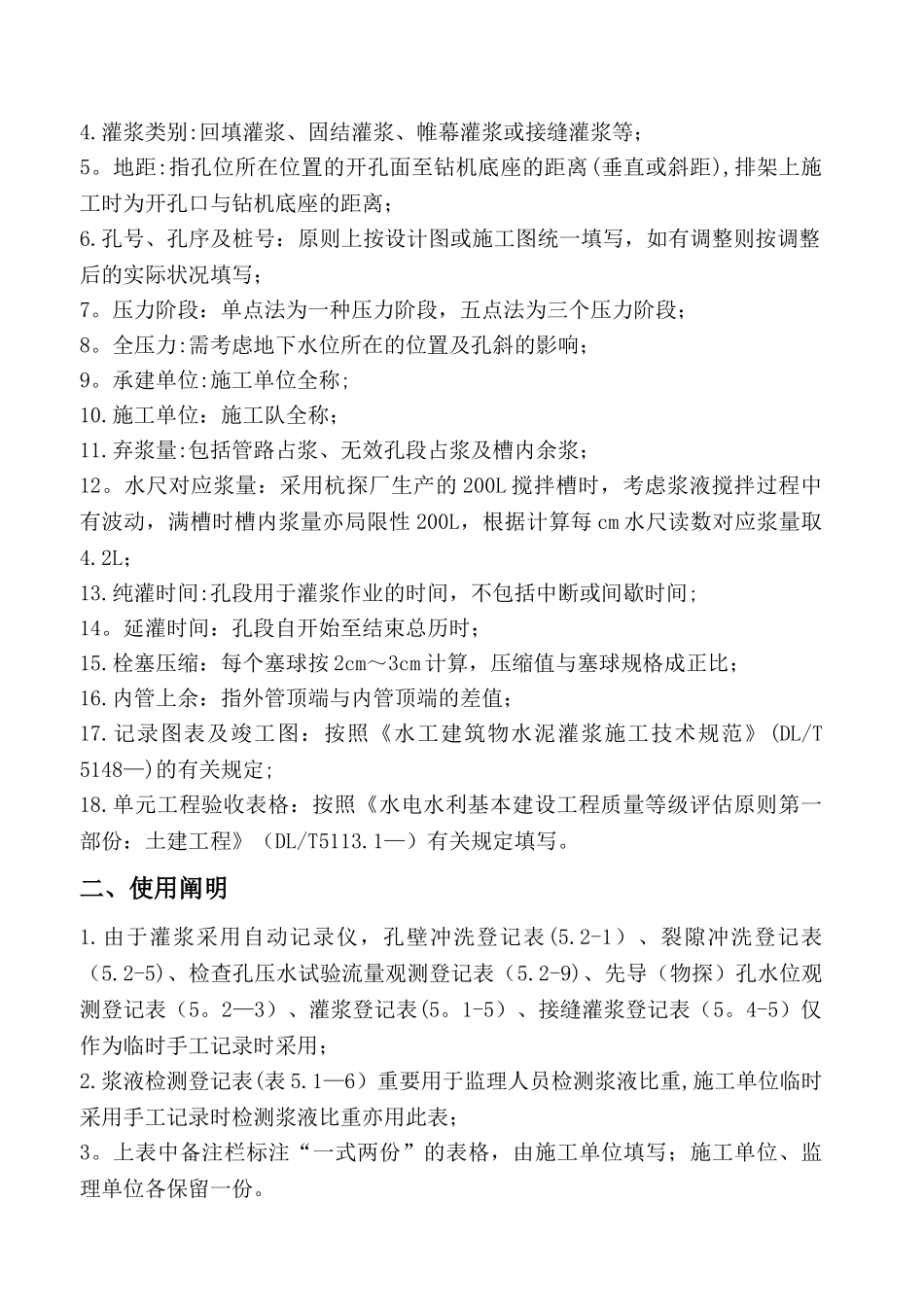

2025年水利工程帷幕灌浆全套表格_第2页
2/24

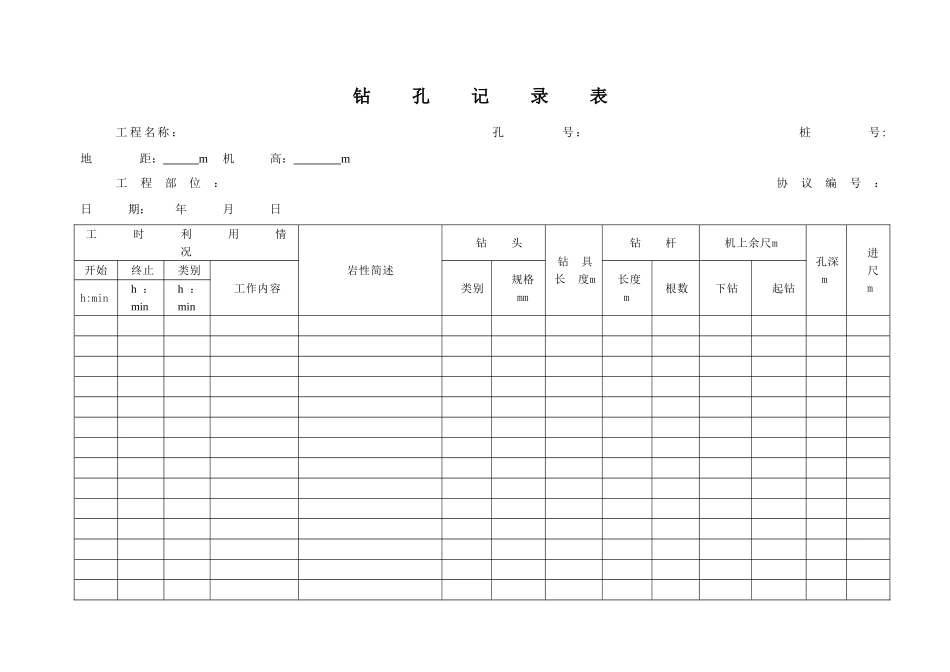

2025年水利工程帷幕灌浆全套表格_第3页
3/24
帷幕灌浆验收用表格序号名称编号备注1钻孔登记表5。1—12先导(物探)孔水位观测登记表5.2-33灌前灌后波速检测汇总(记录)表5.2-44灌浆裂隙冲洗登记表5.2-55准灌证5。1-3现场填写,一式两份,当班监理收回一份6制浆工序表5。1—4现场填写,一式两份,当班监理收回一份7灌浆登记表5。1-58千(百)分表抬动观测记录5。2—69灌浆施工现场登记表5.2-7现场填写,一式两份,当班监理收回一份10灌浆现场单孔(段)验收表5.2-8段次采用抽查,现场填写,一式两份,终孔后当班监理收回一份11浆液检测登记表5。1-612检查孔压水试验流量观测表5。2-913帷幕灌浆成果一览表B。2—314帷幕灌浆分序登记表B。3—315帷幕灌浆综合登记表B.4—316灌浆工程完毕状况表B。5—317灌浆钻孔孔斜测量登记表5.2-1018检查孔(先导孔)钻孔综合柱状图5.2-1119帷幕灌浆单元工程质量等级评估表A.7-3一式两份,单元工程评估后监理保留一份表格填写及使用阐明一、表格填写1。工程名称:金安桥水电站;2.工程部位:分部工程所在部位;3.工程项目:灌浆工程;4.灌浆类别:回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等;5。地距:指孔位所在位置的开孔面至钻机底座的距离(垂直或斜距),排架上施工时为开孔口与钻机底座的距离;6.孔号、孔序及桩号:原则上按设计图或施工图统一填写,如有调整则按调整后的实际状况填写;7。压力阶段:单点法为一种压力阶段,五点法为三个压力阶段;8。全压力:需考虑地下水位所在的位置及孔斜的影响;9。承建单位:施工单位全称;10.施工单位:施工队全称;11.弃浆量:包括管路占浆、无效孔段占浆及槽内余浆;12。水尺对应浆量:采用杭探厂生产的 200L 搅拌槽时,考虑浆液搅拌过程中有波动,满槽时槽内浆量亦局限性 200L,根据计算每 cm 水尺读数对应浆量取4.2L;13.纯灌时间:孔段用于灌浆作业的时间,不包括中断或间歇时间;14。延灌时间:孔段自开始至结束总历时;15.栓塞压缩:每个塞球按 2cm~3cm 计算,压缩值与塞球规格成正比;16.内管上余:指外管顶端与内管顶端的差值;17.记录图表及竣工图:按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148—)的有关规定;18.单元工程验收表格:按照《水电水利基本建设工程质量等级评估原则第一部份:土建工程》(DL/T5113.1—)有关规定填写。二、使用阐明1.由于灌浆采用自动记录仪,孔壁冲洗登记表(5.2-1)、裂隙冲洗登记表(5.2-5)、检查孔压水试验流量观测登记表(5.2-9)、先导(物探)孔水位观测登记表(5。2—3)...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年水利工程帷幕灌浆全套表格
