工程管道气压试验打压专项方案

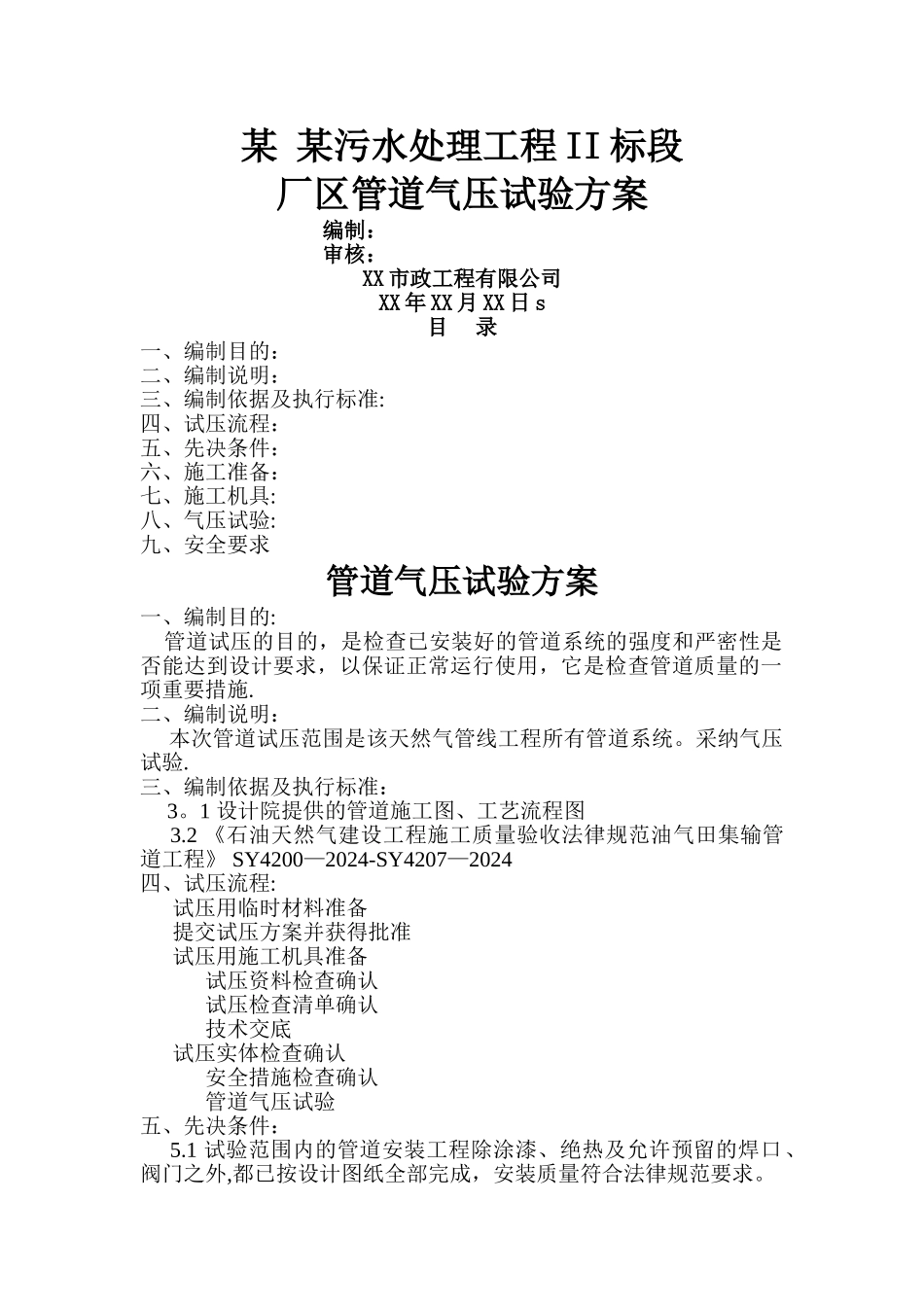

某 某污水处理工程 II 标段厂区管道气压试验方案编制：审核：XX 市政工程有限公司XX 年 XX 月 XX 日 s目 录一、编制目的：二、编制说明： 三、编制依据及执行标准:四、试压流程：五、先决条件：六、施工准备：七、施工机具:八、气压试验:九、安全要求 管道气压试验方案一、编制目的: 管道试压的目的，是检查已安装好的管道系统的强度和严密性是否能达到设计要求，以保证正常运行使用，它是检查管道质量的一项重要措施. 二、编制说明： 本次管道试压范围是该天然气管线工程所有管道系统。采纳气压试验.三、编制依据及执行标准： 3。1 设计院提供的管道施工图、工艺流程图 3.2 《石油天然气建设工程施工质量验收法律规范油气田集输管道工程》 SY4200—2024-SY4207—2024四、试压流程: 试压用临时材料准备 提交试压方案并获得批准 试压用施工机具准备 试压资料检查确认 试压检查清单确认 技术交底 试压实体检查确认 安全措施检查确认 管道气压试验 五、先决条件： 5.1 试验范围内的管道安装工程除涂漆、绝热及允许预留的焊口、阀门之外,都已按设计图纸全部完成，安装质量符合法律规范要求。 5。2 试验范围内的管道焊接无损检测符合标准与项目法律规范要求。 5.4 管道经检查符合设计要求。 5。5 试验用压力表已经校验，并在有效期内，其精度不得低于1.5 级，表的满刻度值应为被测最大压力的 1。5~2 倍，压力表不得少于两块。 5.6 符合压力试验的气体已经备齐。 5。7 待试管道与无关系统已用盲板或实行其他措施隔开。 5。8 待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离. 5。9 试验方案已经过批准,并向参加试验的所有人员进行了技术交底。 六、施工准备： 6。1 管道试压包准备就绪并经批准. 6。2 管道试压前，检查清单确认并经批准。 6.3 涉及的 NDE 报告提交完成并经批准。 6.4 管道试压用的临时材料及工装准备就绪并经检查确认（分气包已经试验并确认 合格）。试压用临时材料应喷上红漆,不可同正式合同材料混淆. 管道气压试验方案 6。5 空压机现场调试合格并确认可投入使用. 6.6 管道试压进气管线经现场确认符合要求并完成准备工作。 七、施工机具： 序号 名称 规格型号 数量 备注 1 电焊机 400A 2 台 2 砂轮机 φ125 2 台 3 吊车 16T 1 台 4 空压机 11.5m /min 2 台 5 压力表 0。8MPa 2 块 6 安全阀 1。815MPa 2 台 set 八...
