工程脚手架施工方案

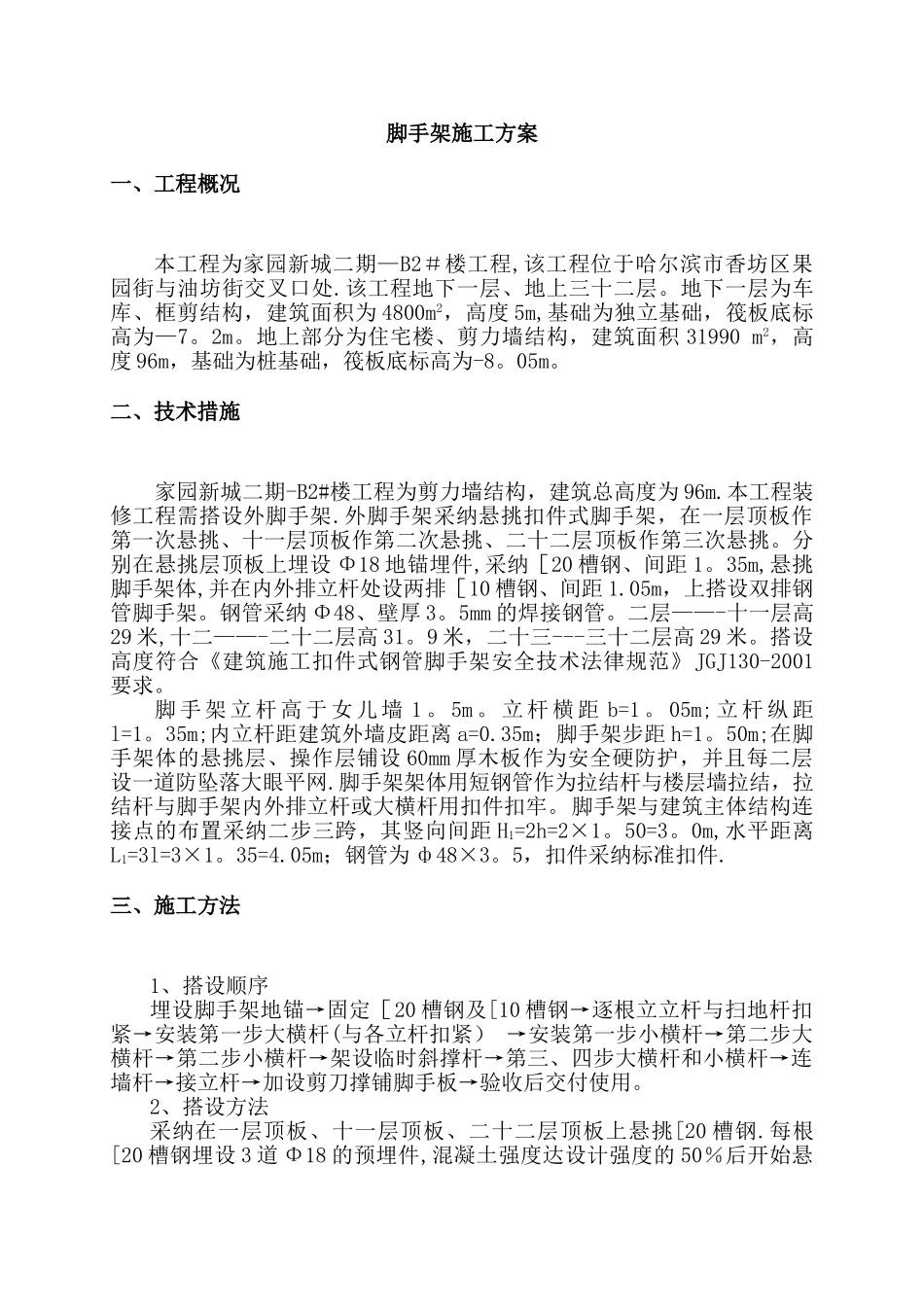

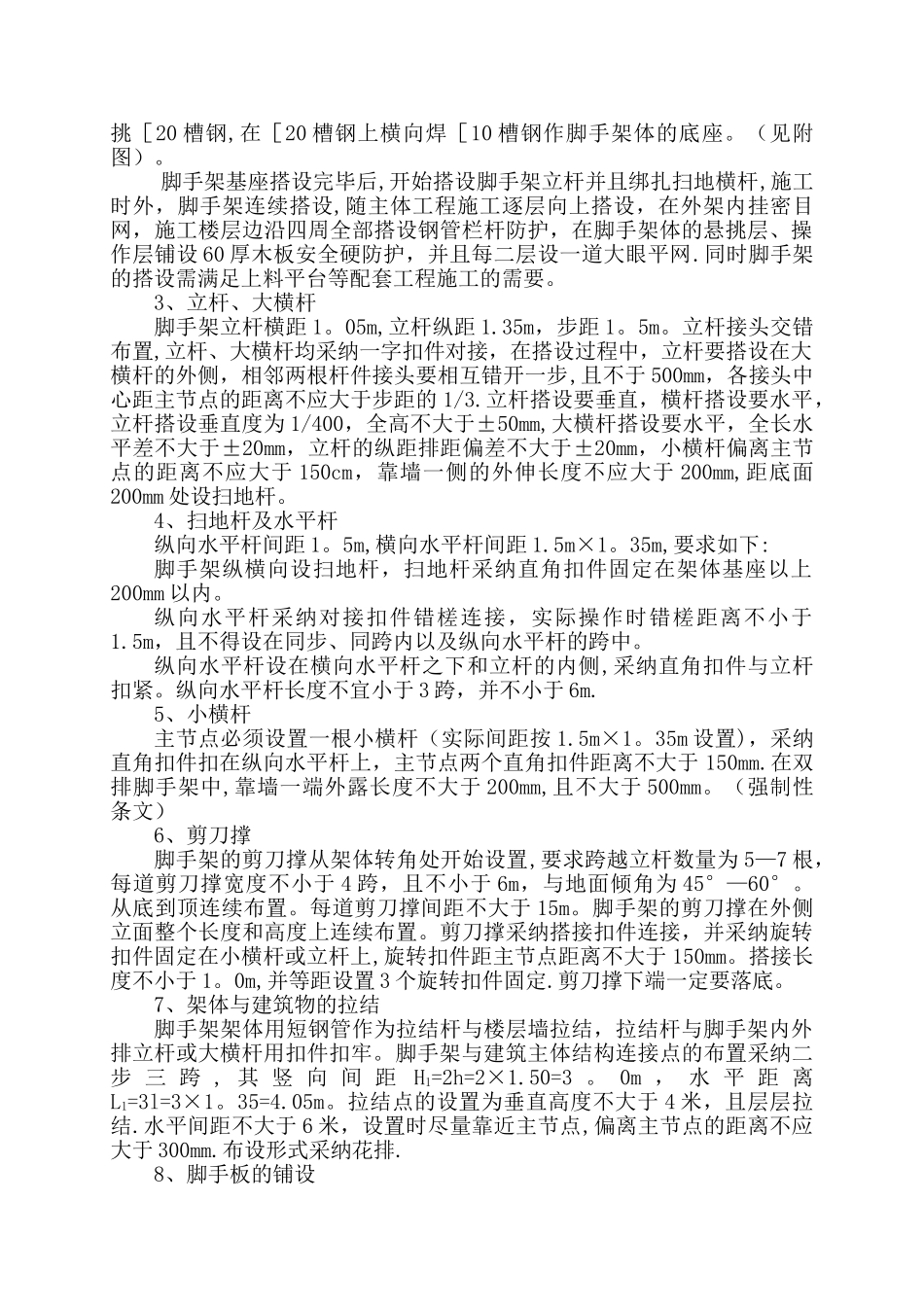

目 录一、工程概况 1二、技术措施 1 三、施工方法 1 四、脚手架计算 3 五、脚手架安全技术措施 6 六、附图 7 七、编制依据 7 脚手架施工方案一、工程概况本工程为家园新城二期—B2＃楼工程,该工程位于哈尔滨市香坊区果园街与油坊街交叉口处.该工程地下一层、地上三十二层。地下一层为车库、框剪结构，建筑面积为 4800m2，高度 5m,基础为独立基础，筏板底标高为—7。2m。地上部分为住宅楼、剪力墙结构，建筑面积 31990 m2，高度 96m，基础为桩基础，筏板底标高为-8。05m。二、技术措施家园新城二期-B2#楼工程为剪力墙结构，建筑总高度为 96m.本工程装修工程需搭设外脚手架.外脚手架采纳悬挑扣件式脚手架，在一层顶板作第一次悬挑、十一层顶板作第二次悬挑、二十二层顶板作第三次悬挑。分别在悬挑层顶板上埋设 Φ18 地锚埋件,采纳［20 槽钢、间距 1。35m,悬挑脚手架体,并在内外排立杆处设两排［10 槽钢、间距 1.05m，上搭设双排钢管脚手架。钢管采纳 Φ48、壁厚 3。5mm 的焊接钢管。二层——-十一层高29 米,十二——-二十二层高 31。9 米，二十三---三十二层高 29 米。搭设高度符合《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001要求。脚 手 架 立 杆 高 于 女 儿 墙 1 。 5m 。 立 杆 横 距 b=1 。 05m; 立 杆 纵 距l=1。35m;内立杆距建筑外墙皮距离 a=0.35m；脚手架步距 h=1。50m;在脚手架体的悬挑层、操作层铺设 60mm 厚木板作为安全硬防护，并且每二层设一道防坠落大眼平网.脚手架架体用短钢管作为拉结杆与楼层墙拉结，拉结杆与脚手架内外排立杆或大横杆用扣件扣牢。脚手架与建筑主体结构连接点的布置采纳二步三跨，其竖向间距 H1=2h=2×1。50=3。0m,水平距离L1=3l=3×1。35=4.05m；钢管为 ф48×3。5，扣件采纳标准扣件.三、施工方法1、搭设顺序埋设脚手架地锚→固定［20 槽钢及[10 槽钢→逐根立立杆与扫地杆扣紧→安装第一步大横杆(与各立杆扣紧） →安装第一步小横杆→第二步大横杆→第二步小横杆→架设临时斜撑杆→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑铺脚手板→验收后交付使用。2、搭设方法采纳在一层顶板、十一层顶板、二十二层顶板上悬挑[20 槽钢.每根[20 槽钢埋设 3 道 Φ18 的预埋件,混凝土强度达设计强度的 50％后开始悬挑［20 槽钢,在［20 槽钢上横向焊［10 槽钢作脚手架体的底座。（见附图）。 脚手架基座搭设完毕后,...
