市政排水工程施工方案

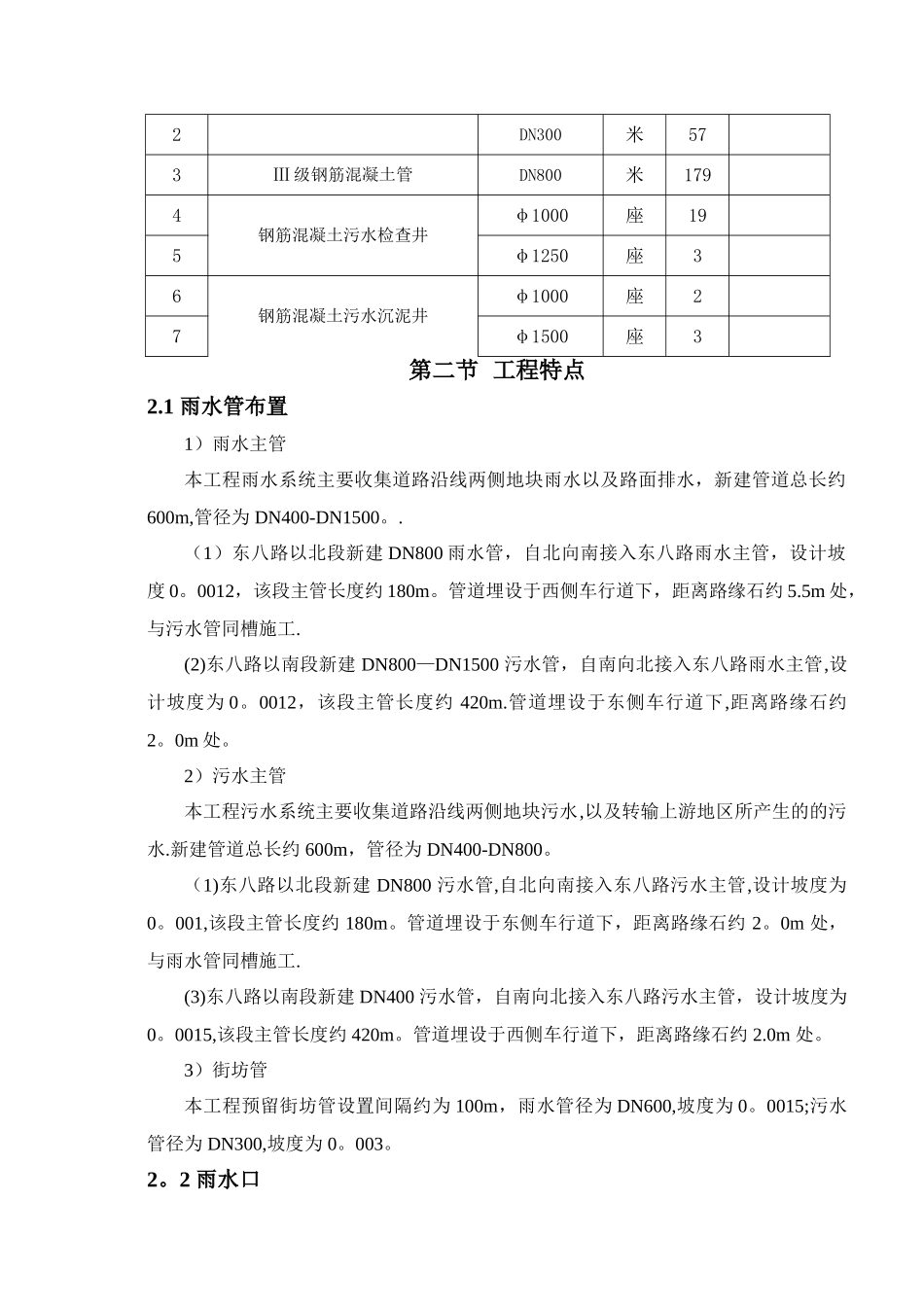

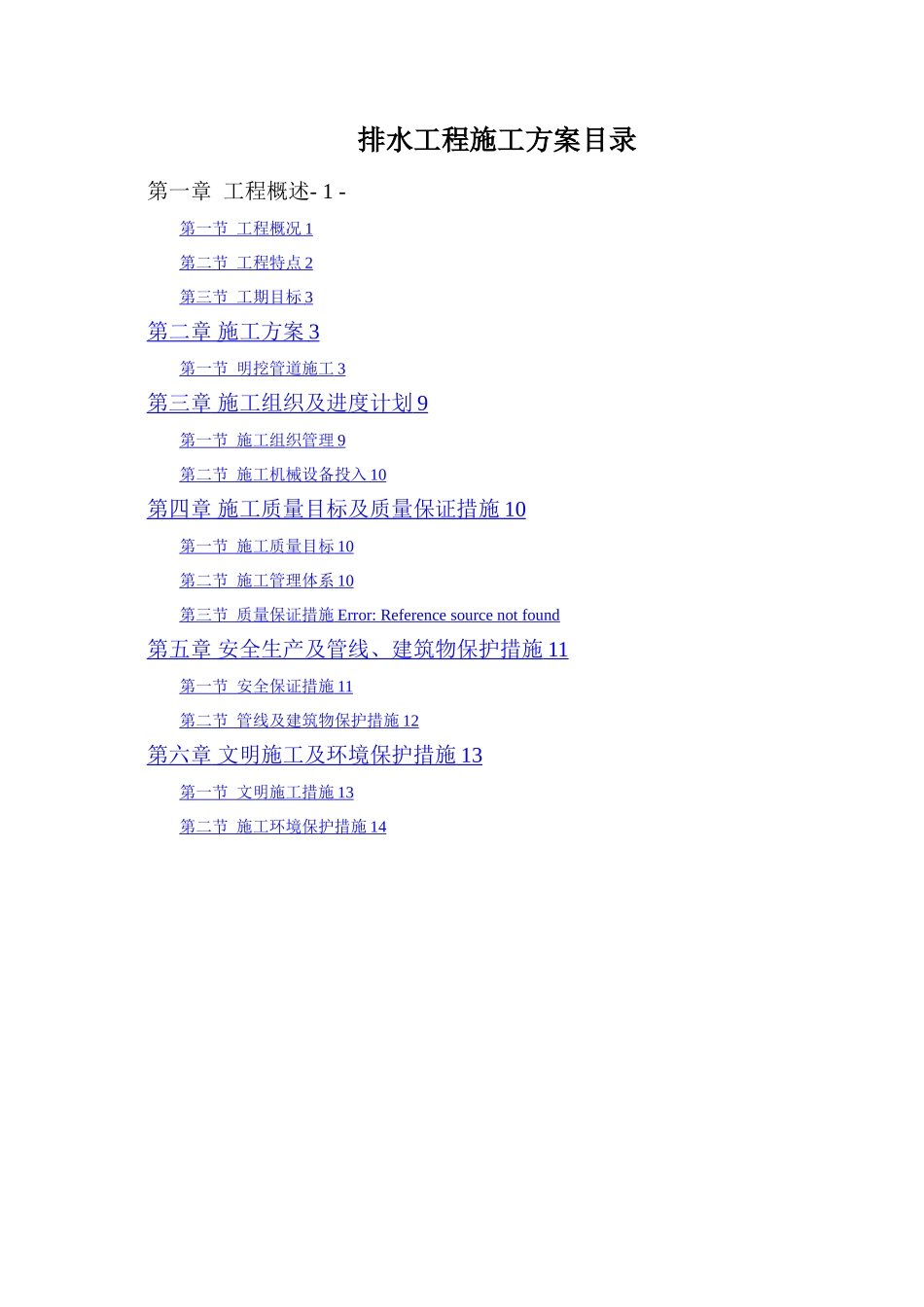

排水工程施工方案目录第一章 工程概述- 1 -第一节 工程概况 1 第二节 工程特点 2 第三节 工期目标 3 第二章 施工方案 3 第一节 明挖管道施工 3 第三章 施工组织及进度计划 9 第一节 施工组织管理 9 第二节 施工机械设备投入 10 第四章 施工质量目标及质量保证措施 10 第一节 施工质量目标 10 第二节 施工管理体系 10 第三节 质量保证措施 Error: Reference source not found 第五章 安全生产及管线、建筑物保护措施 11 第一节 安全保证措施 11 第二节 管线及建筑物保护措施 12 第六章 文明施工及环境保护措施 13 第一节 文明施工措施 13 第二节 施工环境保护措施 14 第一章 工程概述第一节 工程概况本工程位于佛山市顺德区乐从镇，呈南北走向，道路北起乐从大道，南至乐中路，全长约 538m。规划道路等级为城市支路，道路标准横断面宽 25m，双向四车道。本项目新建雨污水主管采纳单侧布管形式，雨水管径为 DN800—DN1500，污水管径为 DN400-DN800,管道总长约为 1200m.本段排水系统主要收集道路沿线两侧地块雨污水以及路面排水，最终接入东八路排水系统. 工程数量表编号名称规格单位数量备注雨水工程1II 级钢混凝土管DN800米2672DN1000米1283DN1250米1854DN1500米185DN600米576DN300米2637砖砌雨水检查井Φ1000座88Φ1250座99Φ1500座2101100＊1550座4111100＊1800座112砖砌雨水沉泥井φ1500座2131100＊1800座2143300＊2480座115偏沟式单箅雨水口680＊380座816平箅式单箅雨水口680＊380座24污水工程1HDPE 中空壁钢塑缠绕管DN400米4242DN300米573Ⅲ 级钢筋混凝土管DN800米1794钢筋混凝土污水检查井φ1000座195φ1250座36钢筋混凝土污水沉泥井φ1000座27φ1500座3第二节 工程特点2.1 雨水管布置1）雨水主管本工程雨水系统主要收集道路沿线两侧地块雨水以及路面排水，新建管道总长约 600m,管径为 DN400-DN1500。.（1）东八路以北段新建 DN800 雨水管，自北向南接入东八路雨水主管，设计坡度 0。0012，该段主管长度约 180m。管道埋设于西侧车行道下，距离路缘石约 5.5m 处，与污水管同槽施工.(2)东八路以南段新建 DN800—DN1500 污水管，自南向北接入东八路雨水主管,设计坡度为 0。0012，该段主管长度约 420m.管道埋设于东侧车行道下,距离路缘石约 2。0m 处。 2）污水主管本工程污水系统主要收集道路沿线两侧地块污水,以及转输上游地区所产生的的污水.新建管...
