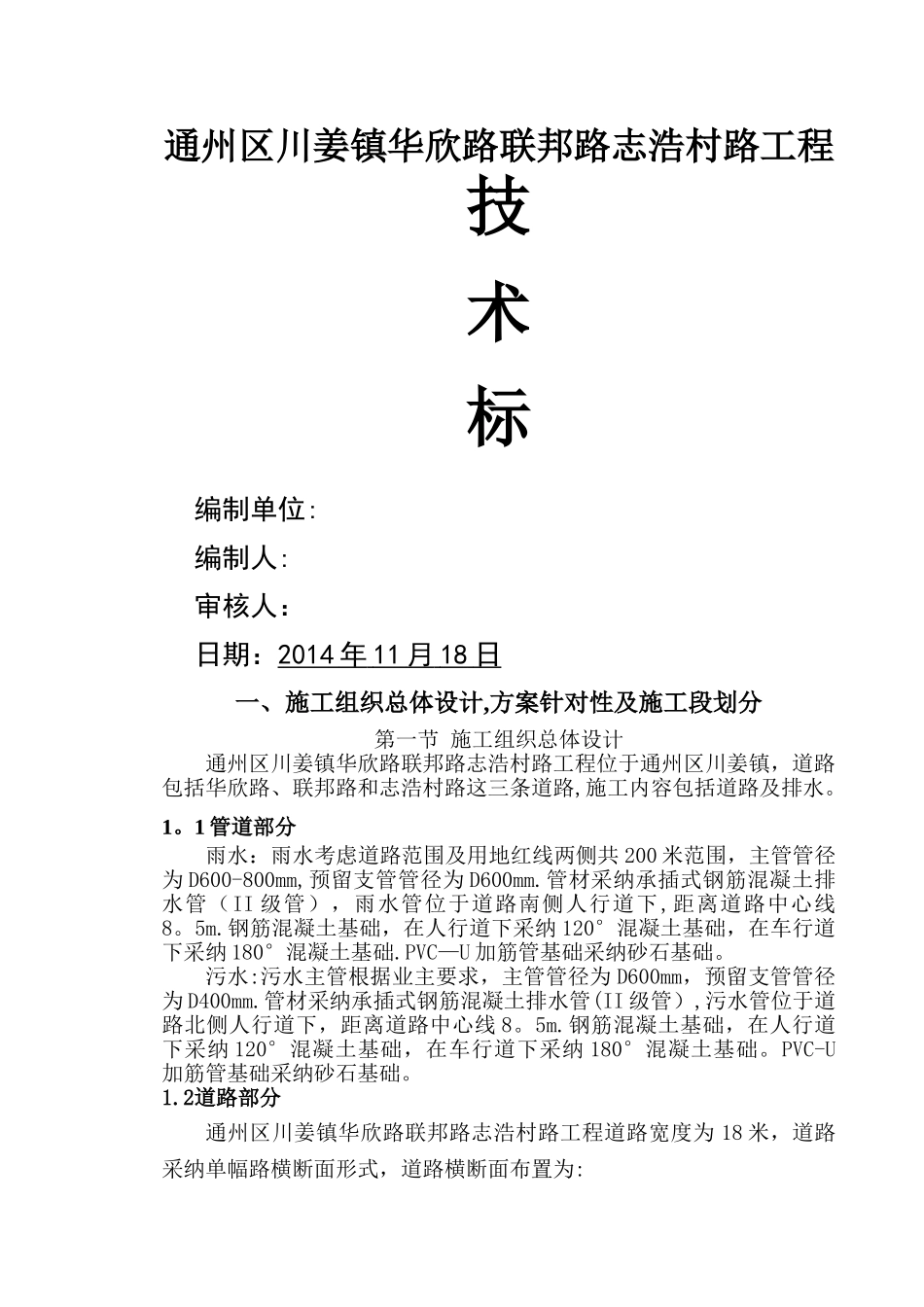

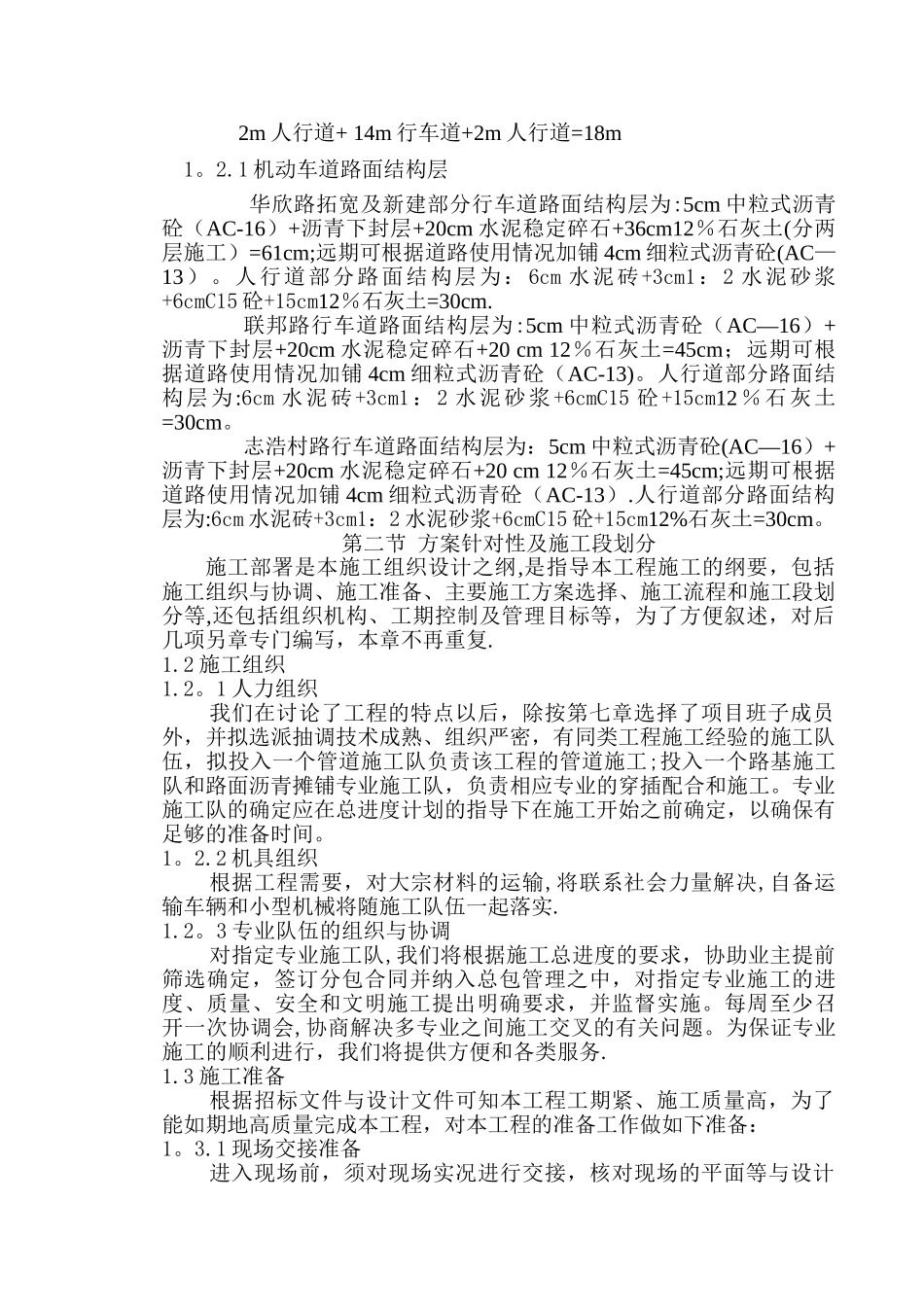

通州区川姜镇华欣路联邦路志浩村路工程技术标编制单位:编制人:审核人：日期：2014 年 11 月 18 日 一、施工组织总体设计,方案针对性及施工段划分第一节 施工组织总体设计通州区川姜镇华欣路联邦路志浩村路工程位于通州区川姜镇，道路包括华欣路、联邦路和志浩村路这三条道路,施工内容包括道路及排水。1。1 管道部分雨水：雨水考虑道路范围及用地红线两侧共 200 米范围，主管管径为 D600-800mm,预留支管管径为 D600mm.管材采纳承插式钢筋混凝土排水管（II 级管），雨水管位于道路南侧人行道下,距离道路中心线8。5m.钢筋混凝土基础，在人行道下采纳 120°混凝土基础，在车行道下采纳 180°混凝土基础.PVC—U 加筋管基础采纳砂石基础。污水:污水主管根据业主要求，主管管径为 D600mm，预留支管管径为 D400mm.管材采纳承插式钢筋混凝土排水管(II 级管）,污水管位于道路北侧人行道下，距离道路中心线 8。5m.钢筋混凝土基础，在人行道下采纳 120°混凝土基础，在车行道下采纳 180°混凝土基础。PVC-U加筋管基础采纳砂石基础。1.2道路部分通州区川姜镇华欣路联邦路志浩村路工程道路宽度为 18 米，道路采纳单幅路横断面形式，道路横断面布置为:2m 人行道+ 14m 行车道+2m 人行道=18m1。2.1 机动车道路面结构层华欣路拓宽及新建部分行车道路面结构层为:5cm 中粒式沥青砼（AC-16）+沥青下封层+20cm 水泥稳定碎石+36cm12％石灰土(分两层施工）=61cm;远期可根据道路使用情况加铺 4cm 细粒式沥青砼(AC—13）。人行道部分路面结构层为：6cm 水泥砖+3cm1：2 水泥砂浆+6cmC15 砼+15cm12％石灰土=30cm.联邦路行车道路面结构层为:5cm 中粒式沥青砼（AC—16）+沥青下封层+20cm 水泥稳定碎石+20 cm 12％石灰土=45cm；远期可根据道路使用情况加铺 4cm 细粒式沥青砼（AC-13)。人行道部分路面结构层为:6cm 水泥砖+3cm1：2 水泥砂浆+6cmC15 砼+15cm12％石灰土=30cm。志浩村路行车道路面结构层为：5cm 中粒式沥青砼(AC—16）+沥青下封层+20cm 水泥稳定碎石+20 cm 12％石灰土=45cm;远期可根据道路使用情况加铺 4cm 细粒式沥青砼（AC-13）.人行道部分路面结构层为:6cm 水泥砖+3cm1：2 水泥砂浆+6cmC15 砼+15cm12%石灰土=30cm。第二节 方案针对性及施工段划分施工部署是本施工组织设计之纲,是指导本工程施工的纲要，包括施工组织与协调、施工准备、主要施工方案选择、施工流程和施工段划分等,还包括组织机构、工期控制及...
