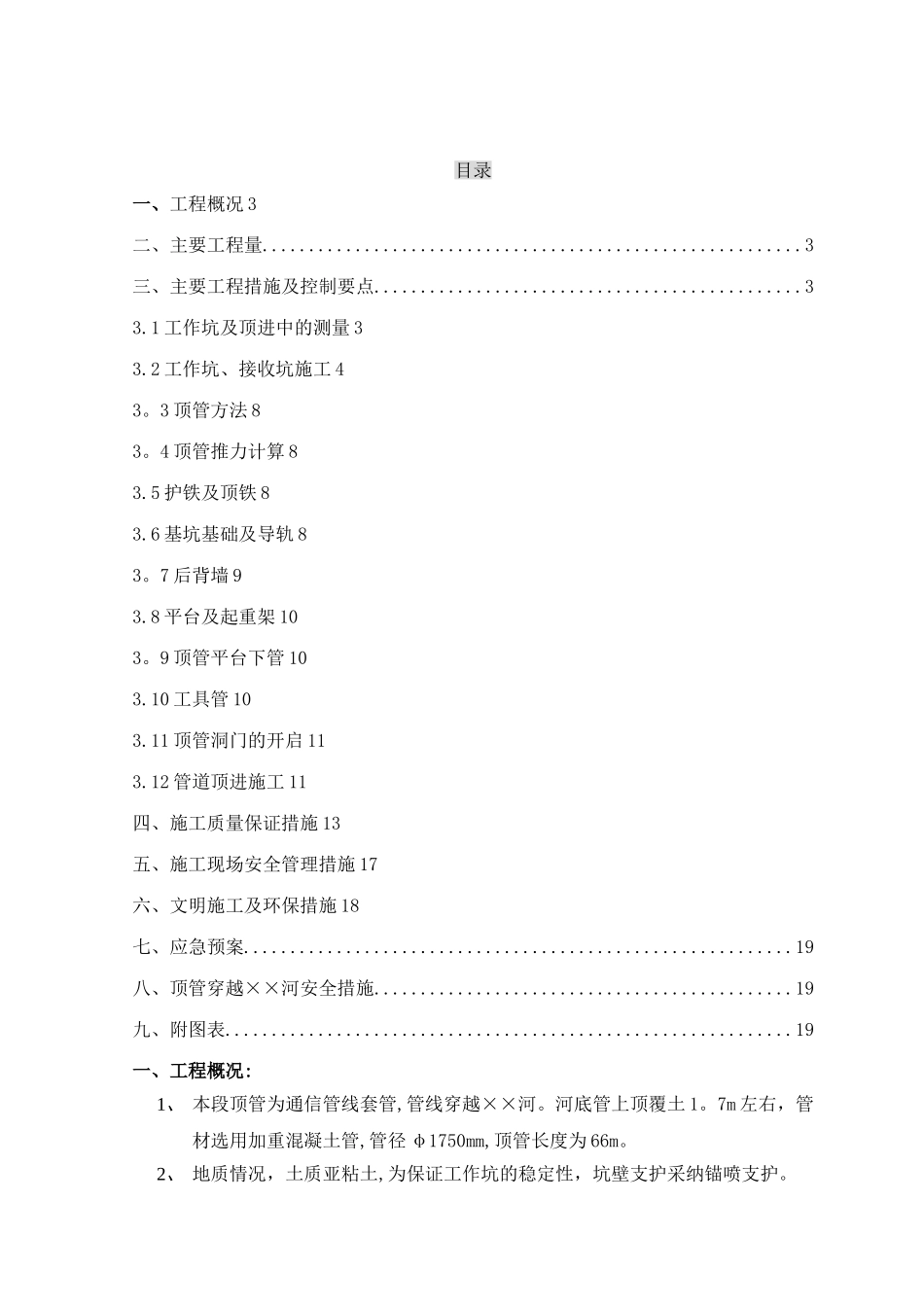

目录一、工程概况 3二、主要工程量..........................................................3三、主要工程措施及控制要点..............................................33.1 工作坑及顶进中的测量 33.2 工作坑、接收坑施工 43。3 顶管方法 83。4 顶管推力计算 83.5 护铁及顶铁 83.6 基坑基础及导轨 83。7 后背墙 93.8 平台及起重架 103。9 顶管平台下管 103.10 工具管 103.11 顶管洞门的开启 113.12 管道顶进施工 11四、施工质量保证措施 13五、施工现场安全管理措施 17六、文明施工及环保措施 18七、应急预案...........................................................19八、顶管穿越××河安全措施.............................................19九、附图表.............................................................19一、工程概况:1、 本段顶管为通信管线套管,管线穿越××河。河底管上顶覆土 1。7m 左右，管材选用加重混凝土管,管径 φ1750mm,顶管长度为 66m。2、 地质情况，土质亚粘土,为保证工作坑的稳定性，坑壁支护采纳锚喷支护。3、 计划工期，从进场日期起 30 天，施工用电，租用 80KW 发电机.二、主要工程量管道 D=1750mm66m锚喷工作坑:8.2m×5m×10。6m 一座 锚喷接收坑:8。5m×2。7m×9。6m 一座 外运土方：1012。2m3三、主要工程措施及控制要点3.1 工作坑及顶进中的测量3。1.1 施工前须将管线的中线点及水准点引至工作坑附近,并作上标记。工作坑施工完成后，将地面管道中心桩用经纬仪（标称精度不低于 6″）引入工作坑两侧坑壁上或支撑上,作为顶管中心的测量基线。3。1.2 将地面的临时水准点用水准仪（精度指标不低于 3mm)引入工作坑的底部，每一个工作坑须设置三个水准点，选择不易碰撞及不遮挡测量的地方设置。3。1。3 工作坑的中心桩与水准点设置必须牢固可靠，要常常校对并保证准确。3.1。4 对中心桩设置可靠的延长桩,延长桩设置时采纳 2″经纬仪用正倒镜实施,结果采纳归化法确定。管道中心桩位置，要考虑到后背或基础变形影响。3.1。5 检查、校对各种测量仪器及工具均经权威坚定部门检测,切在检测期内使用,凡不符和精度标准且过了检测期的绝对不许使用。3。1.6 每镐顶近 300mm,每顶进一镐用经纬仪测设管中心线位置、水准仪测量流水面高程一次.下完一根管后用经纬仪及水准仪核测一次中心及管高程.每天做好现况地面沉降施测，早晚一次做好测量记录。3。...
