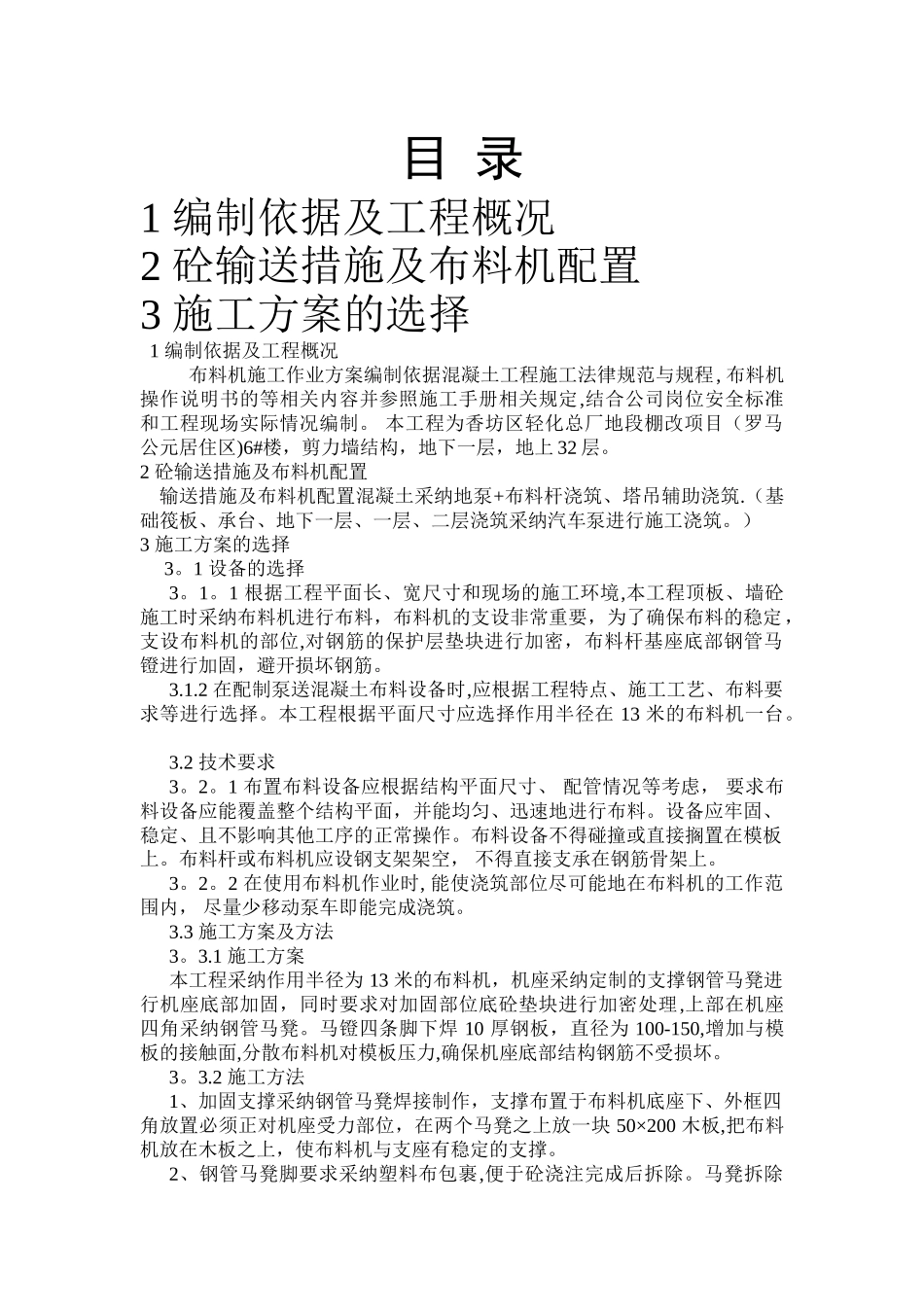

目 录1 编制依据及工程概况2 砼输送措施及布料机配置3 施工方案的选择1 编制依据及工程概况布料机施工作业方案编制依据混凝土工程施工法律规范与规程, 布料机操作说明书的等相关内容并参照施工手册相关规定,结合公司岗位安全标准和工程现场实际情况编制。 本工程为香坊区轻化总厂地段棚改项目(罗马公元居住区)6#楼,剪力墙结构,地下一层,地上 32 层。2 砼输送措施及布料机配置输送措施及布料机配置混凝土采纳地泵+布料杆浇筑、塔吊辅助浇筑.(基础筏板、承台、地下一层、一层、二层浇筑采纳汽车泵进行施工浇筑。)3 施工方案的选择 3。1 设备的选择 3。1。1 根据工程平面长、宽尺寸和现场的施工环境,本工程顶板、墙砼施工时采纳布料机进行布料,布料机的支设非常重要,为了确保布料的稳定,支设布料机的部位,对钢筋的保护层垫块进行加密,布料杆基座底部钢管马镫进行加固,避开损坏钢筋。 3.1.2 在配制泵送混凝土布料设备时,应根据工程特点、施工工艺、布料要求等进行选择。本工程根据平面尺寸应选择作用半径在 13 米的布料机一台。 3.2 技术要求 3。2。1 布置布料设备应根据结构平面尺寸、 配管情况等考虑, 要求布料设备应能覆盖整个结构平面,并能均匀、迅速地进行布料。设备应牢固、稳定、且不影响其他工序的正常操作。布料设备不得碰撞或直接搁置在模板上。布料杆或布料机应设钢支架架空, 不得直接支承在钢筋骨架上。 3。2。2 在使用布料机作业时, 能使浇筑部位尽可能地在布料机的工作范围内, 尽量少移动泵车即能完成浇筑。 3.3 施工方案及方法 3。3.1 施工方案本工程采纳作用半径为 13 米的布料机,机座采纳定制的支撑钢管马凳进行机座底部加固,同时要求对加固部位底砼垫块进行加密处理,上部在机座四角采纳钢管马凳。马镫四条脚下焊 10 厚钢板,直径为 100-150,增加与模板的接触面,分散布料机对模板压力,确保机座底部结构钢筋不受损坏。 3。3.2 施工方法 1、加固支撑采纳钢管马凳焊接制作,支撑布置于布料机底座下、外框四角放置必须正对机座受力部位,在两个马凳之上放一块 50×200 木板,把布料机放在木板之上,使布料机与支座有稳定的支撑。 2、钢管马凳脚要求采纳塑料布包裹,便于砼浇注完成后拆除。马凳拆除后必须及时将该部位用相同砼进行补平. 3、机座不得碰撞钢筋或支设在上部结构钢筋上,机座与钢筋的距离要求在 200 ㎜, 用脚手管搭设支架. 4 布料机运行作业流程测试、检...
