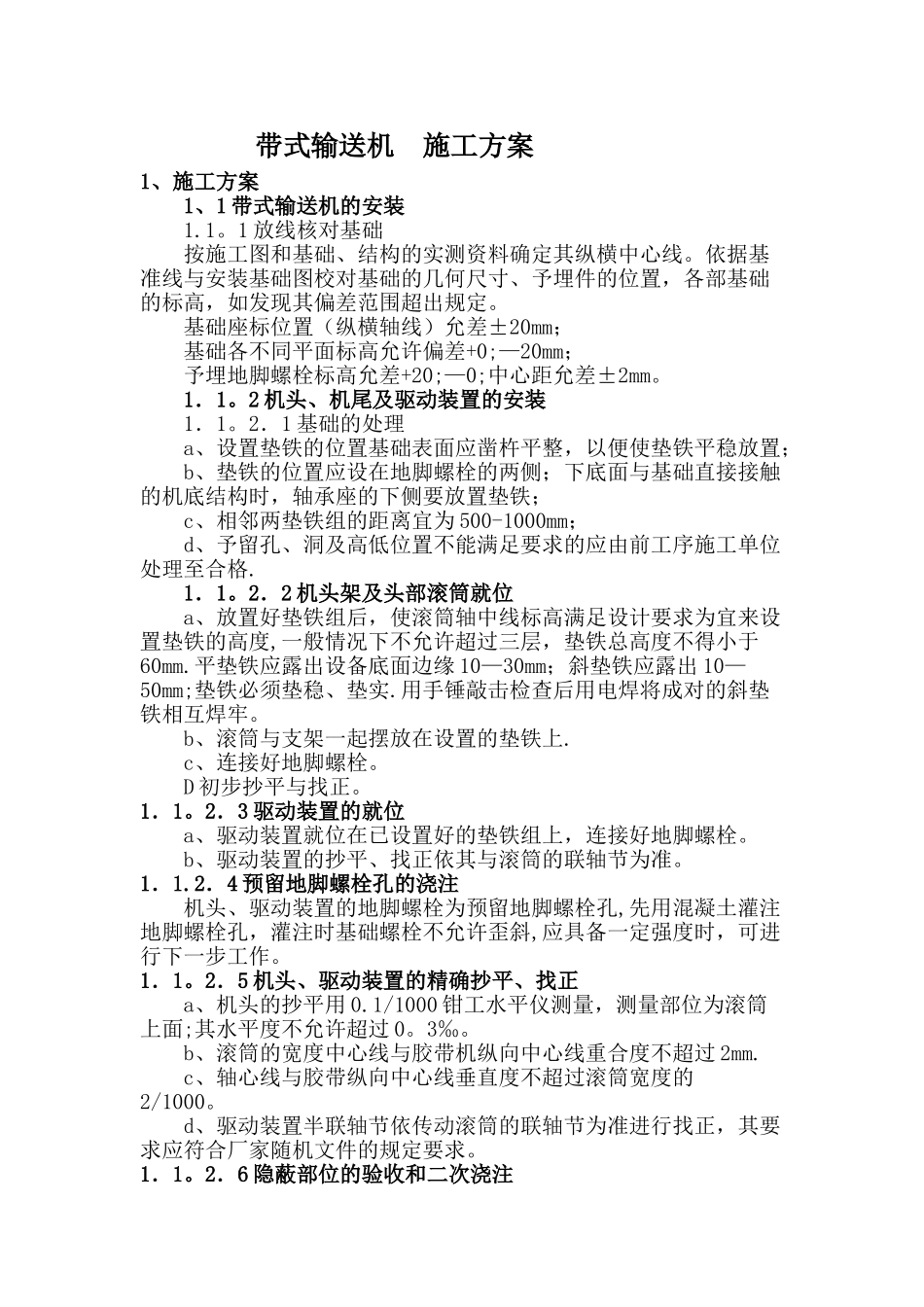

带式输送机 施工方案1、施工方案1、1 带式输送机的安装1.1。1 放线核对基础按施工图和基础、结构的实测资料确定其纵横中心线。依据基准线与安装基础图校对基础的几何尺寸、予埋件的位置，各部基础的标高，如发现其偏差范围超出规定。基础座标位置（纵横轴线）允差±20mm；基础各不同平面标高允许偏差+0;—20mm；予埋地脚螺栓标高允差+20;—0;中心距允差±2mm。1．1。2 机头、机尾及驱动装置的安装1．1。2．1 基础的处理a、设置垫铁的位置基础表面应凿杵平整，以便使垫铁平稳放置；b、垫铁的位置应设在地脚螺栓的两侧；下底面与基础直接接触的机底结构时，轴承座的下侧要放置垫铁；c、相邻两垫铁组的距离宜为 500-1000mm；d、予留孔、洞及高低位置不能满足要求的应由前工序施工单位处理至合格.1．1。2．2 机头架及头部滚筒就位a、放置好垫铁组后，使滚筒轴中线标高满足设计要求为宜来设置垫铁的高度,一般情况下不允许超过三层，垫铁总高度不得小于60mm.平垫铁应露出设备底面边缘 10—30mm；斜垫铁应露出 10—50mm;垫铁必须垫稳、垫实.用手锤敲击检查后用电焊将成对的斜垫铁相互焊牢。b、滚筒与支架一起摆放在设置的垫铁上.c、连接好地脚螺栓。D 初步抄平与找正。1．1。2．3 驱动装置的就位a、驱动装置就位在已设置好的垫铁组上，连接好地脚螺栓。b、驱动装置的抄平、找正依其与滚筒的联轴节为准。1．1.2．4 预留地脚螺栓孔的浇注机头、驱动装置的地脚螺栓为预留地脚螺栓孔,先用混凝土灌注地脚螺栓孔，灌注时基础螺栓不允许歪斜,应具备一定强度时，可进行下一步工作。1．1。2．5 机头、驱动装置的精确抄平、找正a、机头的抄平用 0.1/1000 钳工水平仪测量，测量部位为滚筒上面;其水平度不允许超过 0。3‰。b、滚筒的宽度中心线与胶带机纵向中心线重合度不超过 2mm.c、轴心线与胶带纵向中心线垂直度不超过滚筒宽度的2/1000。d、驱动装置半联轴节依传动滚筒的联轴节为准进行找正，其要求应符合厂家随机文件的规定要求。1．1。2．6 隐蔽部位的验收和二次浇注a、机头、驱动装置，机尾等部位抄平,找正结束后，经监理检查认可后填写隐蔽工程验收记录。b、上述部位实施二次浇注。浇注前用水冲洗净基础表面；灌浆要捣固、密实，二次浇注所使用的混凝土强度等级应比基础的混凝土强度等级高一级.1．1。3 中间架安装首先根据安装图和设备装箱单、选定各中间架的安装位置,对直段中间架要对运输、制造中的弯曲、变形部位进行调整，对曲线段要校...
