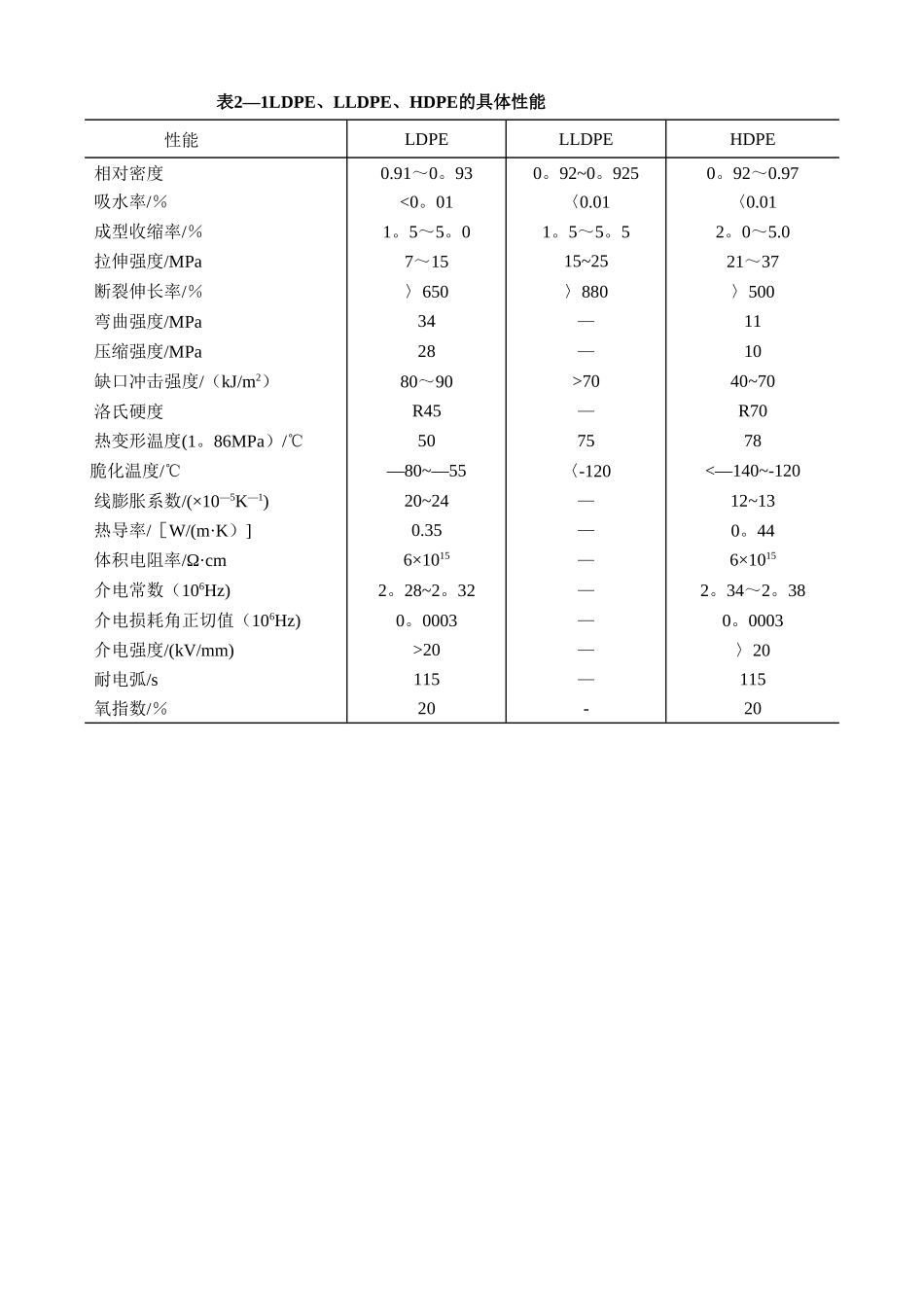

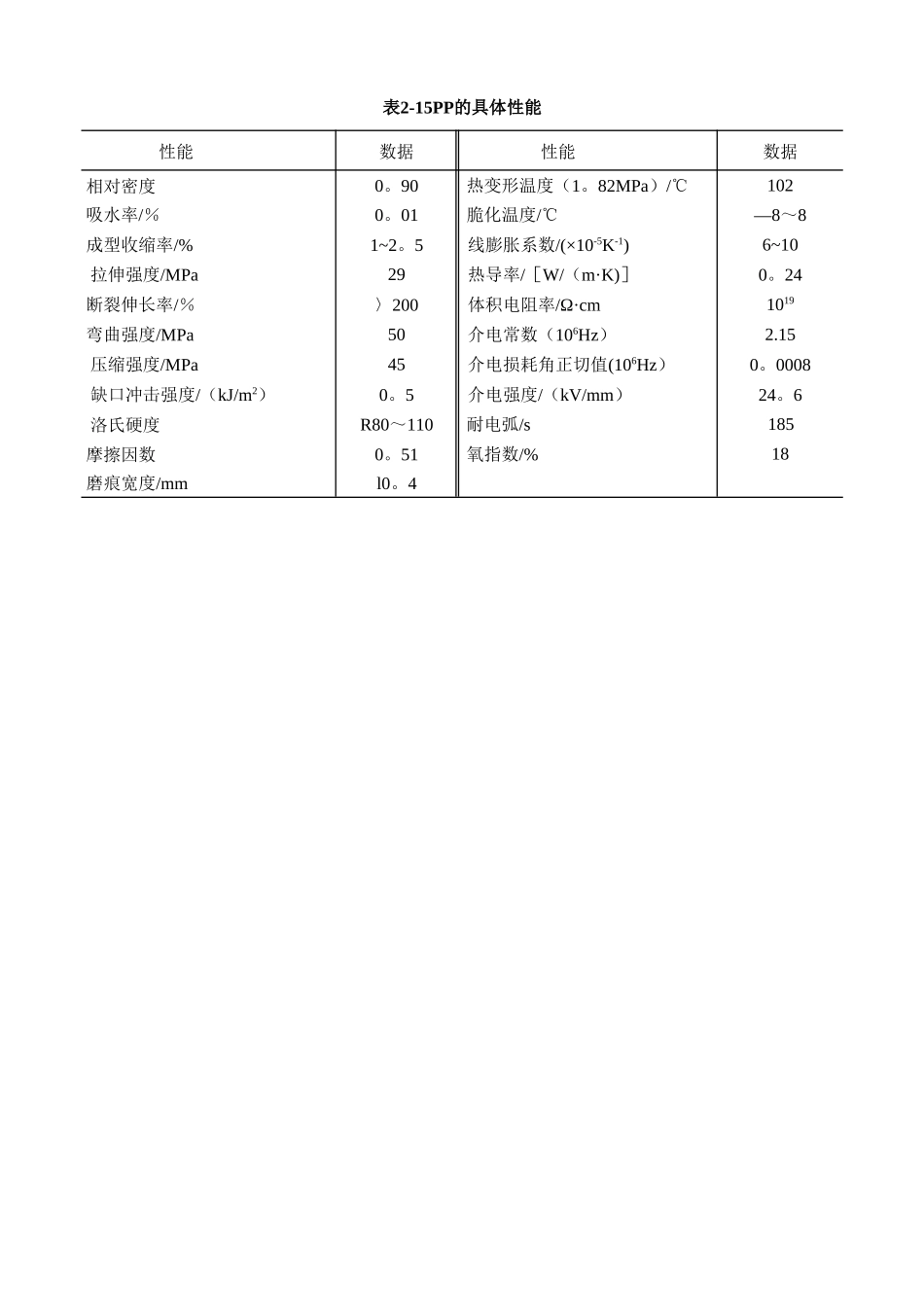

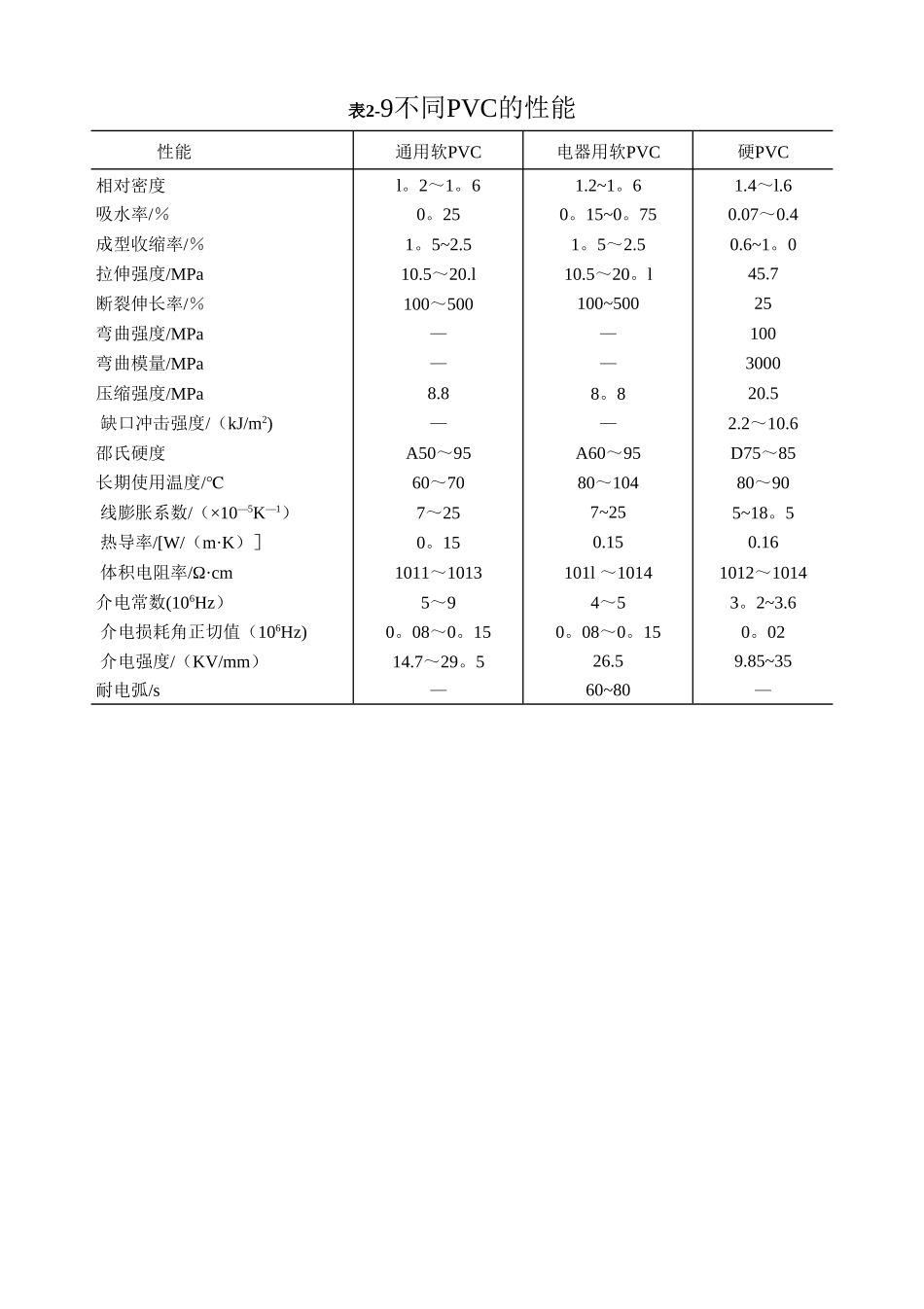

表2—1LDPE、LLDPE、HDPE的具体性能性能LDPELLDPEHDPE相对密度0.91～0。930。92~0。9250。92～0.97吸水率/％<0。01〈0.01〈0.01成型收缩率/％1。5～5。01。5～5。52。0～5.0拉伸强度/MPa7～1515~2521～37断裂伸长率/％〉650〉880〉500弯曲强度/MPa34—11压缩强度/MPa28—10缺口冲击强度/（kJ/m2）80～90>7040~70洛氏硬度R45—R70热变形温度(1。86MPa）/℃507578 脆化温度/℃—80~—55〈-120<—140~-120线膨胀系数/(×10—5K—1)20~24—12~13热导率/［W/(m·K）]0.35—0。44体积电阻率/Ω·cm6×1015—6×1015介电常数（106Hz)2。28~2。32—2。34～2。38介电损耗角正切值（106Hz)0。0003—0。0003介电强度/(kV/mm)>20—〉20耐电弧/s115—115氧指数/％20-20表2-9不同PVC的性能性能通用软PVC电器用软PVC硬PVC 相对密度l。2～1。61.2~1。61.4～l.6 吸水率/％0。250。15~0。750.07～0.4 成型收缩率/％1。5~2.51。5～2.50.6~1。0 拉伸强度/MPa10.5～20.l10.5～20。l45.7 断裂伸长率/％100～500100~50025 弯曲强度/MPa——100 弯曲模量/MPa——3000 压缩强度/MPa8.88。820.5缺口冲击强度/（kJ/m2)——2.2～10.6 邵氏硬度A50～95A60～95D75～85 长期使用温度/℃60～7080～10480～90线膨胀系数/（×10—5K—1）7～257~255~18。5热导率/[W/（m·K）］0。150.150.16体积电阻率/Ω·cm1011～1013101l ～10141012～1014 介电常数(106Hz）5～94～53。2~3.6介电损耗角正切值（106Hz)0。08～0。150。08～0。150。02介电强度/（KV/mm）14.7～29。526.59.85~35 耐电弧/s—60~80—表2-15PP的具体性能性能数据性能数据 相对密度0。90热变形温度（1。82MPa）/℃102 吸水率/％0。01脆化温度/℃—8～8 成型收缩率/%1~2。5线膨胀系数/(×10-5K-1)6~10拉伸强度/MPa29热导率/［W/（m·K)］0。24 断裂伸长率/％〉200体积电阻率/Ω·cm1019 弯曲强度/MPa50介电常数（106Hz）2.15压缩强度/MPa45介电损耗角正切值(106Hz）0。0008缺口冲击强度/（kJ/m2）0。5介电强度/（kV/mm）24。6洛氏硬度R80～110耐电弧/s185 摩擦因数0。51氧指数/%18 磨痕宽度/mml0。4表2—18PS的具体性能性能数据性能数据 相对密度1.05维卡软化点/℃100 吸水率/％0。05长期使用温度/℃60～75 成型收缩率/％0.4～0.7脆化温度/℃-30 透光率/％88~92线膨胀系数/（×10—5K—1)8 折射率1。59~1。60热导率/［W/（m·K）］0.14 拉伸强度/MPa50体积电阻率/Ω·cm1017～1019 断裂伸长率/...
