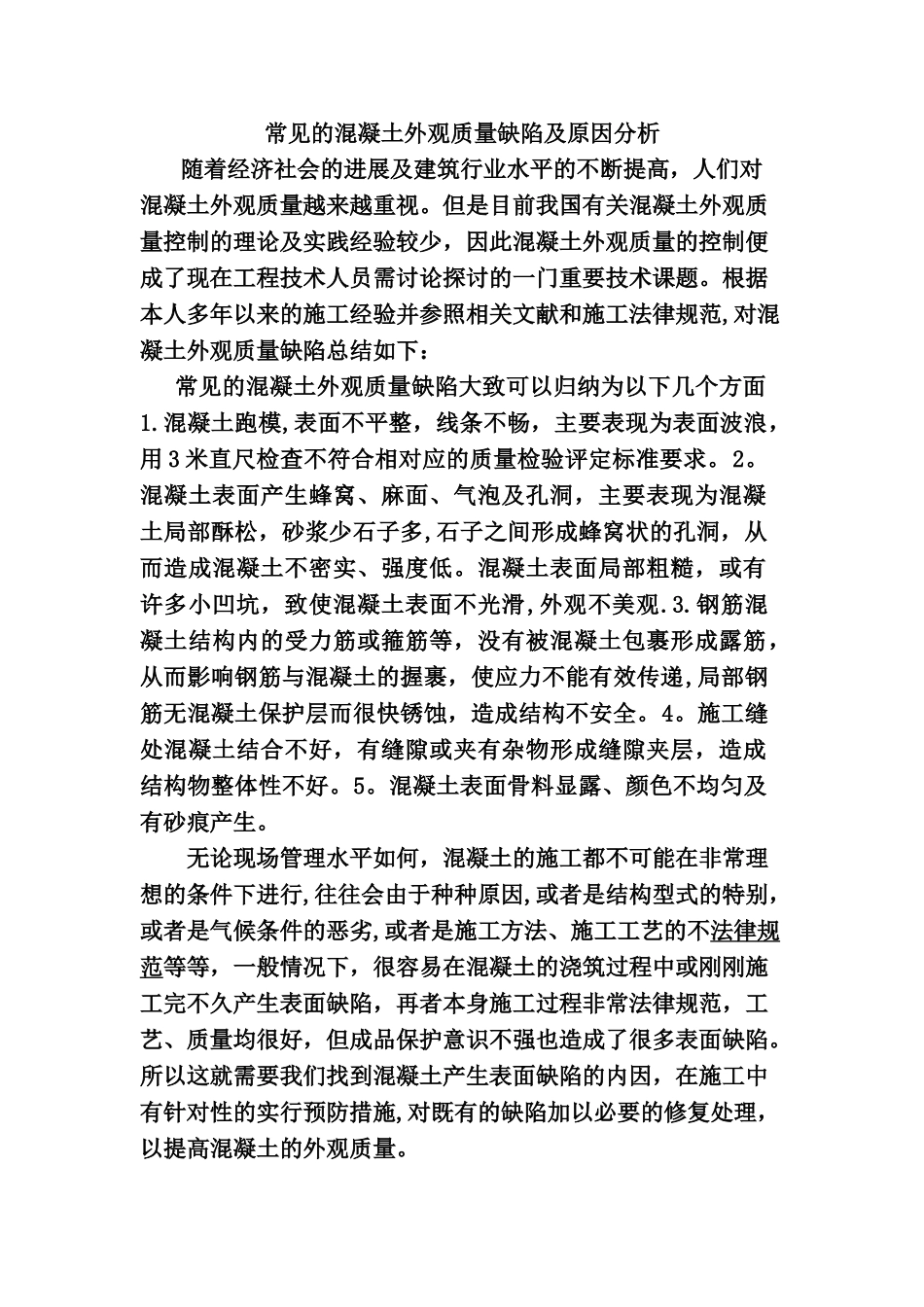

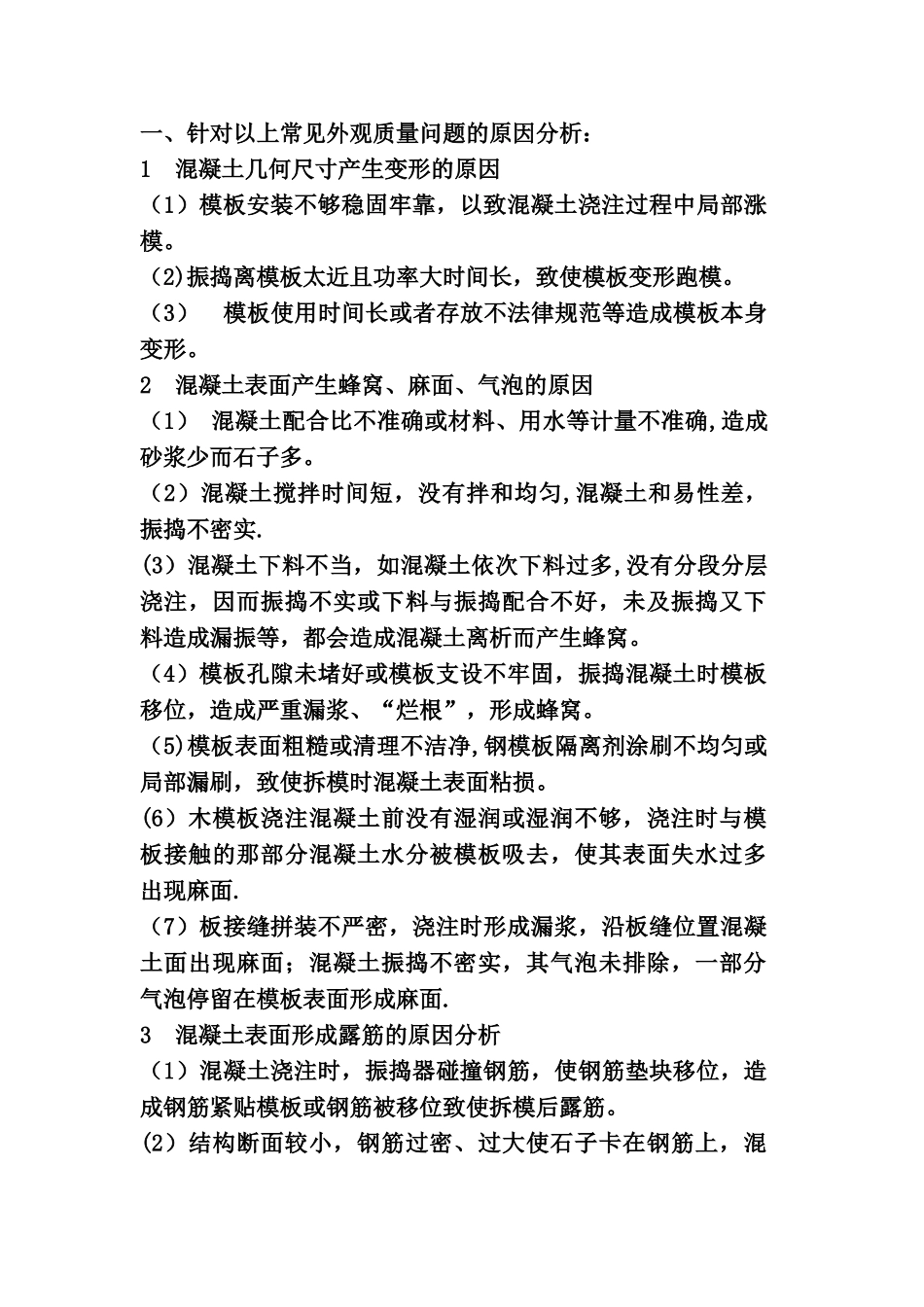

常见的混凝土外观质量缺陷及原因分析随着经济社会的进展及建筑行业水平的不断提高，人们对混凝土外观质量越来越重视。但是目前我国有关混凝土外观质量控制的理论及实践经验较少，因此混凝土外观质量的控制便成了现在工程技术人员需讨论探讨的一门重要技术课题。根据本人多年以来的施工经验并参照相关文献和施工法律规范,对混凝土外观质量缺陷总结如下：常见的混凝土外观质量缺陷大致可以归纳为以下几个方面1.混凝土跑模,表面不平整，线条不畅，主要表现为表面波浪，用 3 米直尺检查不符合相对应的质量检验评定标准要求。2。混凝土表面产生蜂窝、麻面、气泡及孔洞，主要表现为混凝土局部酥松，砂浆少石子多,石子之间形成蜂窝状的孔洞，从而造成混凝土不密实、强度低。混凝土表面局部粗糙，或有许多小凹坑，致使混凝土表面不光滑,外观不美观.3.钢筋混凝土结构内的受力筋或箍筋等，没有被混凝土包裹形成露筋，从而影响钢筋与混凝土的握裹，使应力不能有效传递,局部钢筋无混凝土保护层而很快锈蚀，造成结构不安全。4。施工缝处混凝土结合不好，有缝隙或夹有杂物形成缝隙夹层，造成结构物整体性不好。5。混凝土表面骨料显露、颜色不均匀及有砂痕产生。无论现场管理水平如何，混凝土的施工都不可能在非常理想的条件下进行,往往会由于种种原因,或者是结构型式的特别，或者是气候条件的恶劣,或者是施工方法、施工工艺的不法律规范等等，一般情况下，很容易在混凝土的浇筑过程中或刚刚施工完不久产生表面缺陷，再者本身施工过程非常法律规范，工艺、质量均很好，但成品保护意识不强也造成了很多表面缺陷。所以这就需要我们找到混凝土产生表面缺陷的内因，在施工中有针对性的实行预防措施,对既有的缺陷加以必要的修复处理，以提高混凝土的外观质量。一、针对以上常见外观质量问题的原因分析：1 混凝土几何尺寸产生变形的原因（1）模板安装不够稳固牢靠，以致混凝土浇注过程中局部涨模。（2)振捣离模板太近且功率大时间长，致使模板变形跑模。（3） 模板使用时间长或者存放不法律规范等造成模板本身变形。2 混凝土表面产生蜂窝、麻面、气泡的原因（1） 混凝土配合比不准确或材料、用水等计量不准确,造成砂浆少而石子多。（2）混凝土搅拌时间短，没有拌和均匀,混凝土和易性差，振捣不密实.(3）混凝土下料不当，如混凝土依次下料过多,没有分段分层浇注，因而振捣不实或下料与振捣配合不好，未及振捣又下料造成漏振等，都会造成混凝土离析而产生蜂窝。（4）...
