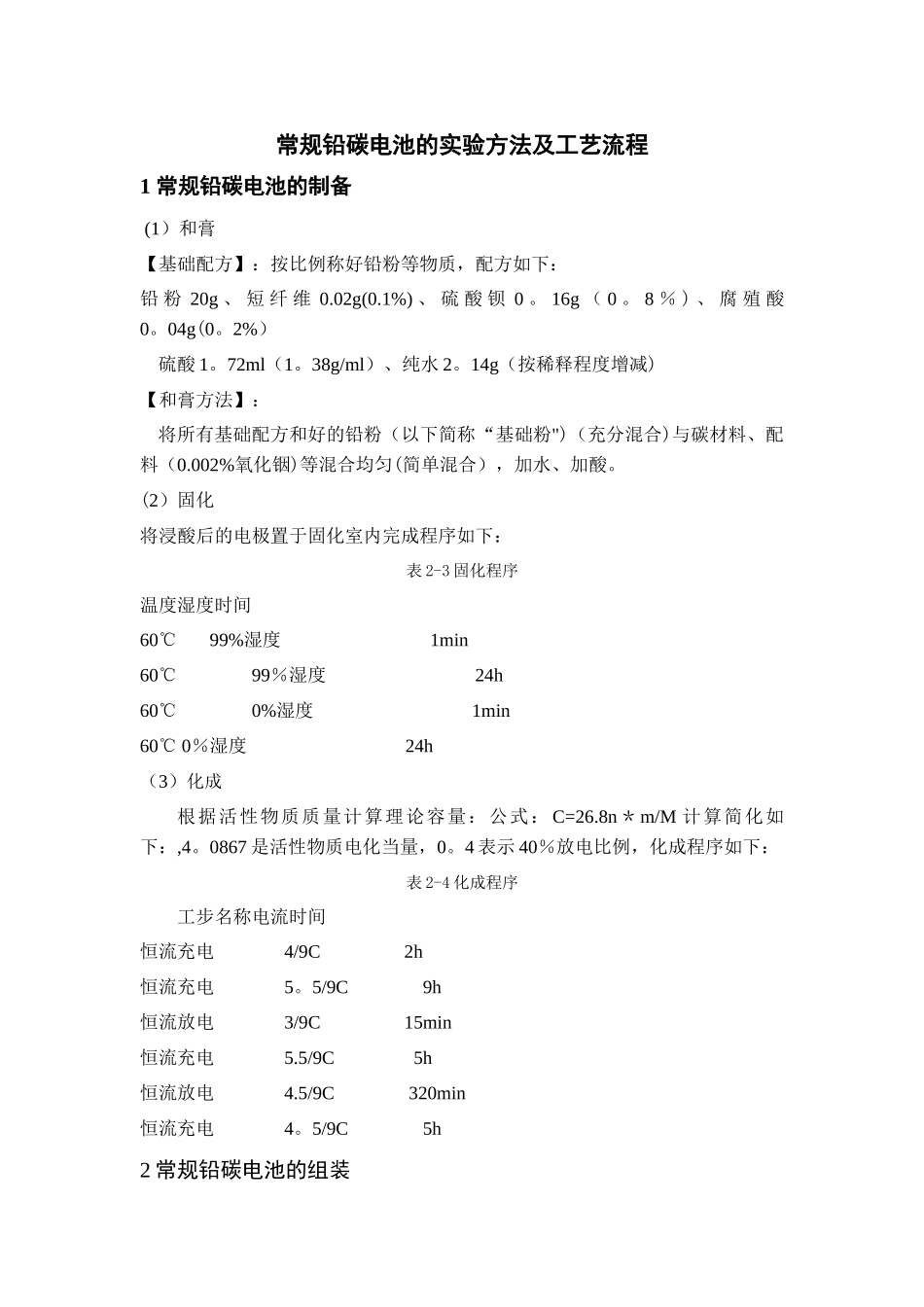

常规铅碳电池的实验方法及工艺流程

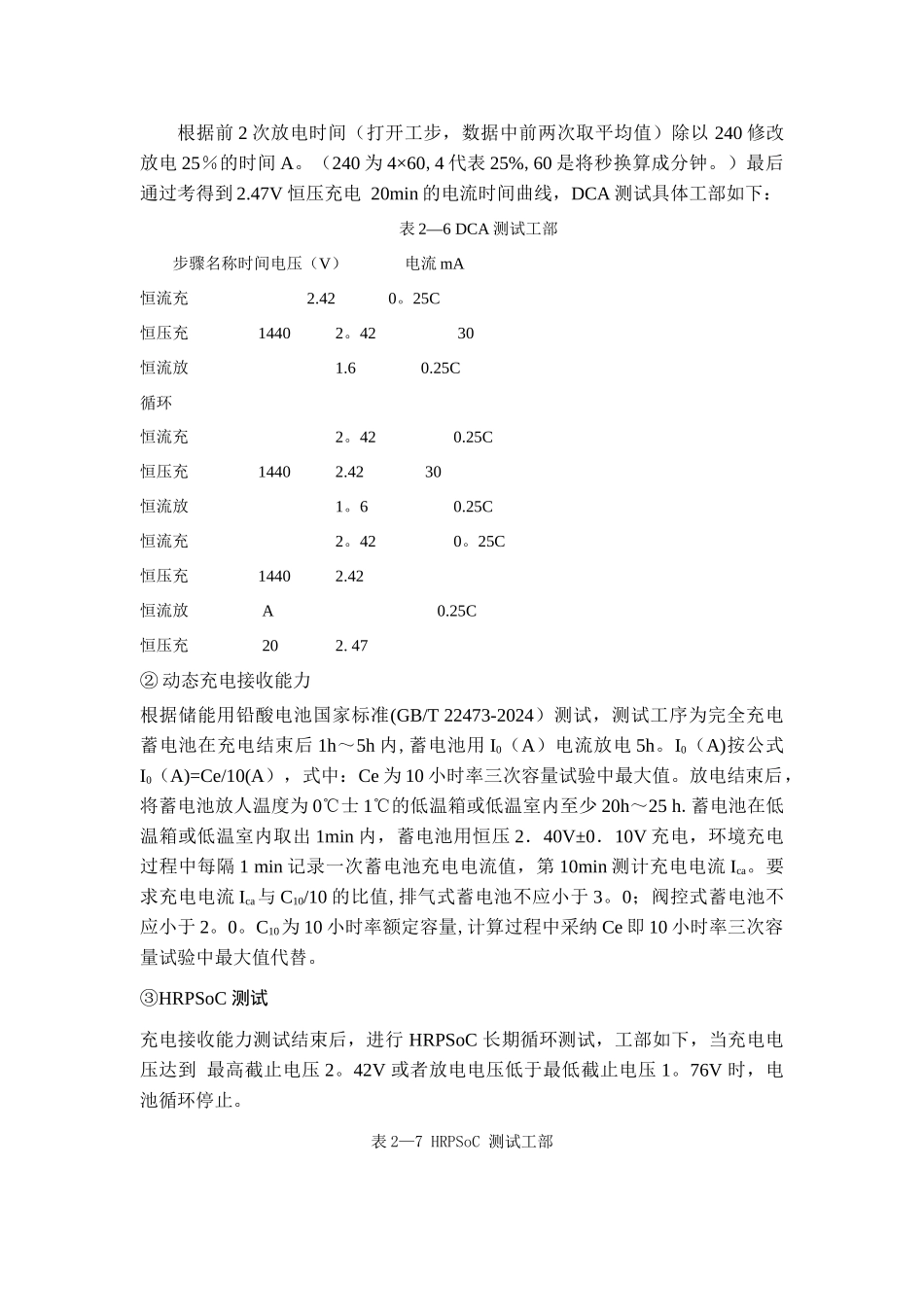

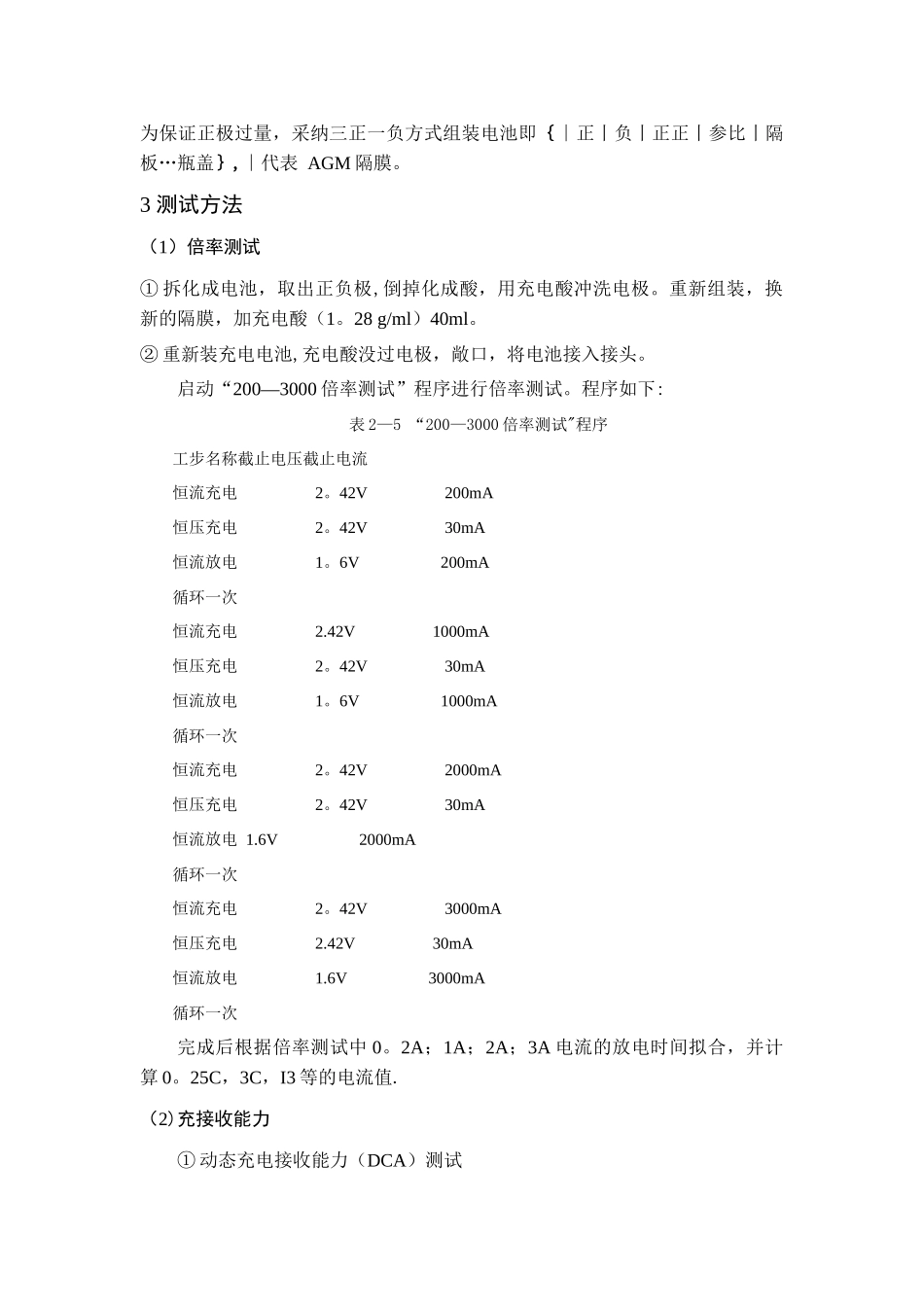

常规铅碳电池的实验方法及工艺流程1 常规铅碳电池的制备 (1）和膏【基础配方】：按比例称好铅粉等物质，配方如下：铅 粉 20g 、 短 纤 维 0.02g(0.1%) 、 硫 酸 钡 0 。 16g （ 0 。 8 ％ ) 、 腐 殖 酸0。04g(0。2%）硫酸 1。72ml（1。38g/ml）、纯水 2。14g（按稀释程度增减)【和膏方法】：将所有基础配方和好的铅粉（以下简称“基础粉")（充分混合)与碳材料、配料（0.002%氧化铟)等混合均匀(简单混合），加水、加酸。(2）固化将浸酸后的电极置于固化室内完成程序如下：表 2-3 固化程序温度湿度时间60℃ 99%湿度 1min60℃ 99％湿度 24h60℃ 0%湿度 1min60℃ 0％湿度 24h（3）化成根据活性物质质量计算理论容量：公式： C=26.8n＊m/M 计算简化如下：,4。0867 是活性物质电化当量，0。4 表示 40％放电比例，化成程序如下：表 2-4 化成程序工步名称电流时间恒流充电 4/9C 2h恒流充电 5。5/9C 9h恒流放电 3/9C 15min恒流充电 5.5/9C 5h恒流放电 4.5/9C 320min恒流充电 4。5/9C 5h2 常规铅碳电池的组装为保证正极过量，采纳三正一负方式组装电池即｛∣正丨负丨正正丨参比丨隔板…瓶盖｝,∣代表 AGM 隔膜。3 测试方法（1）倍率测试① 拆化成电池，取出正负极,倒掉化成酸，用充电酸冲洗电极。重新组装，换新的隔膜，加充电酸（1。28 g/ml）40ml。② 重新装充电电池,充电酸没过电极，敞口，将电池接入接头。启动“200—3000 倍率测试”程序进行倍率测试。程序如下:表 2—5 “200—3000 倍率测试"程序工步名称截止电压截止电流恒流充电 2。42V 200mA恒压充电 2。42V 30mA恒流放电 1。6V 200mA循环一次恒流充电 2.42V 1000mA恒压充电 2。42V 30mA恒流放电 1。6V 1000mA循环一次恒流充电 2。42V 2000mA恒压充电 2。42V 30mA恒流放电 1.6V 2000mA循环一次恒流充电 2。42V 3000mA恒压充电 2.42V 30mA恒流放电 1.6V 3000mA循环一次完成后根据倍率测试中 0。2A；1A；2A；3A 电流的放电时间拟合，并计算 0。25C，3C，I3 等的电流值.（2)充接收能力① 动态充电接收能力（DCA）测试根据前 2 次放电时间（打开工步，数据中前两次取平均值）除以 240 修改放电 25％的时间 A。（240 为 4×60,4 代表 25%,60 是将秒换算成分钟。）最后通过考得到 2.47V 恒压充电 20min 的电流时间曲线，DCA 测试具体工部如下：表 2—6 DCA 测试工部步骤名称时间...
