干作业螺旋钻孔灌注桩施工工艺VIP专享

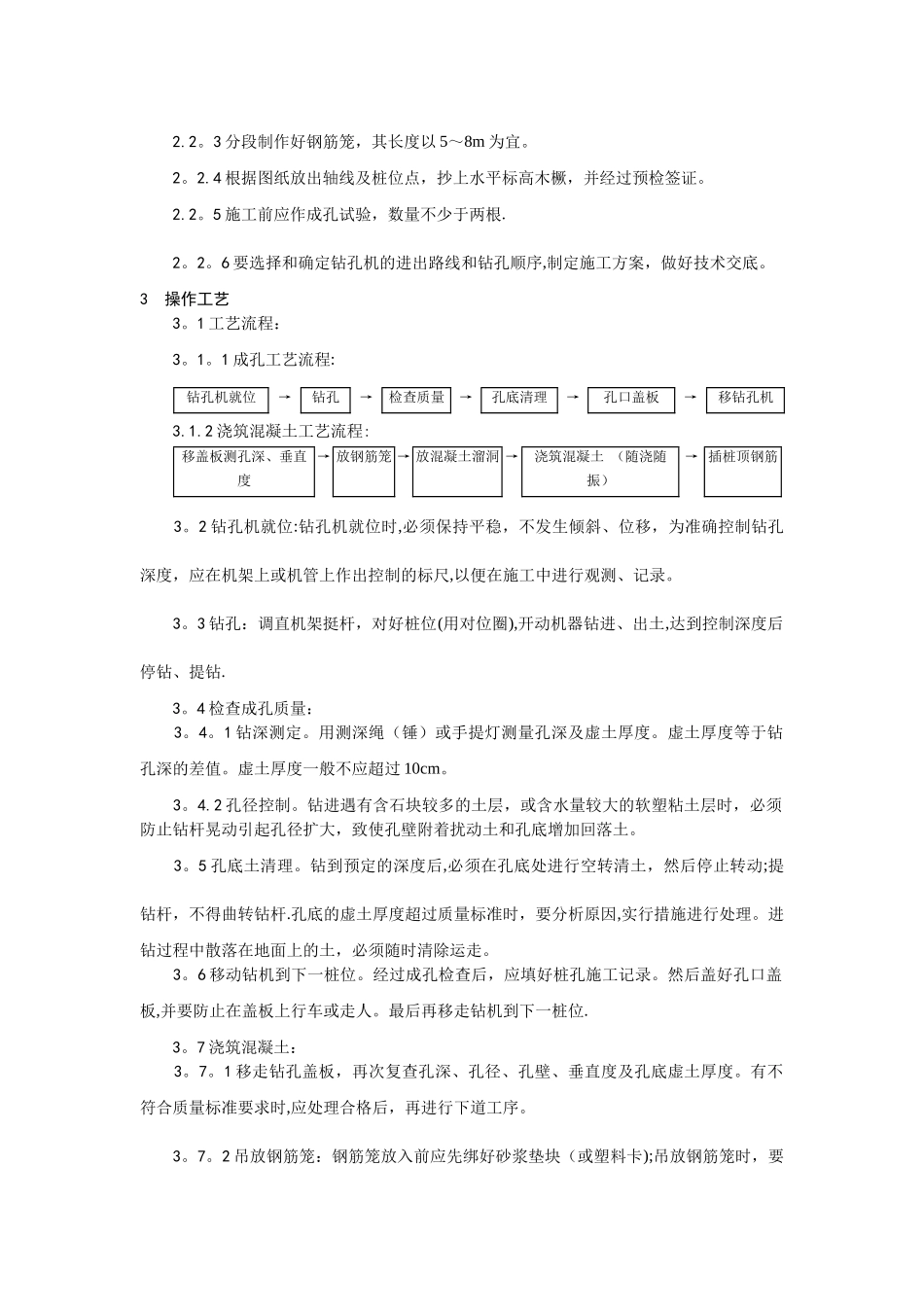

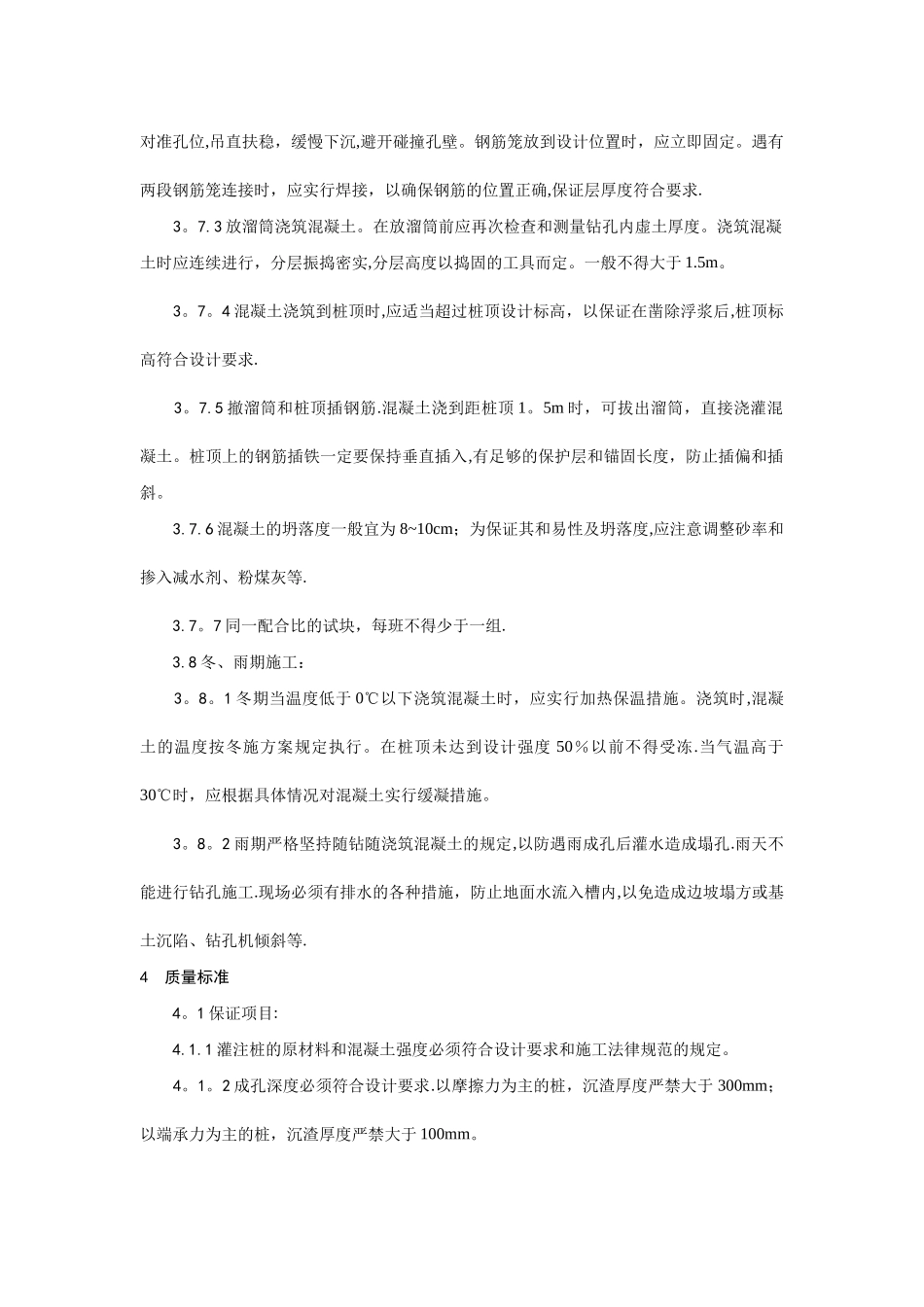

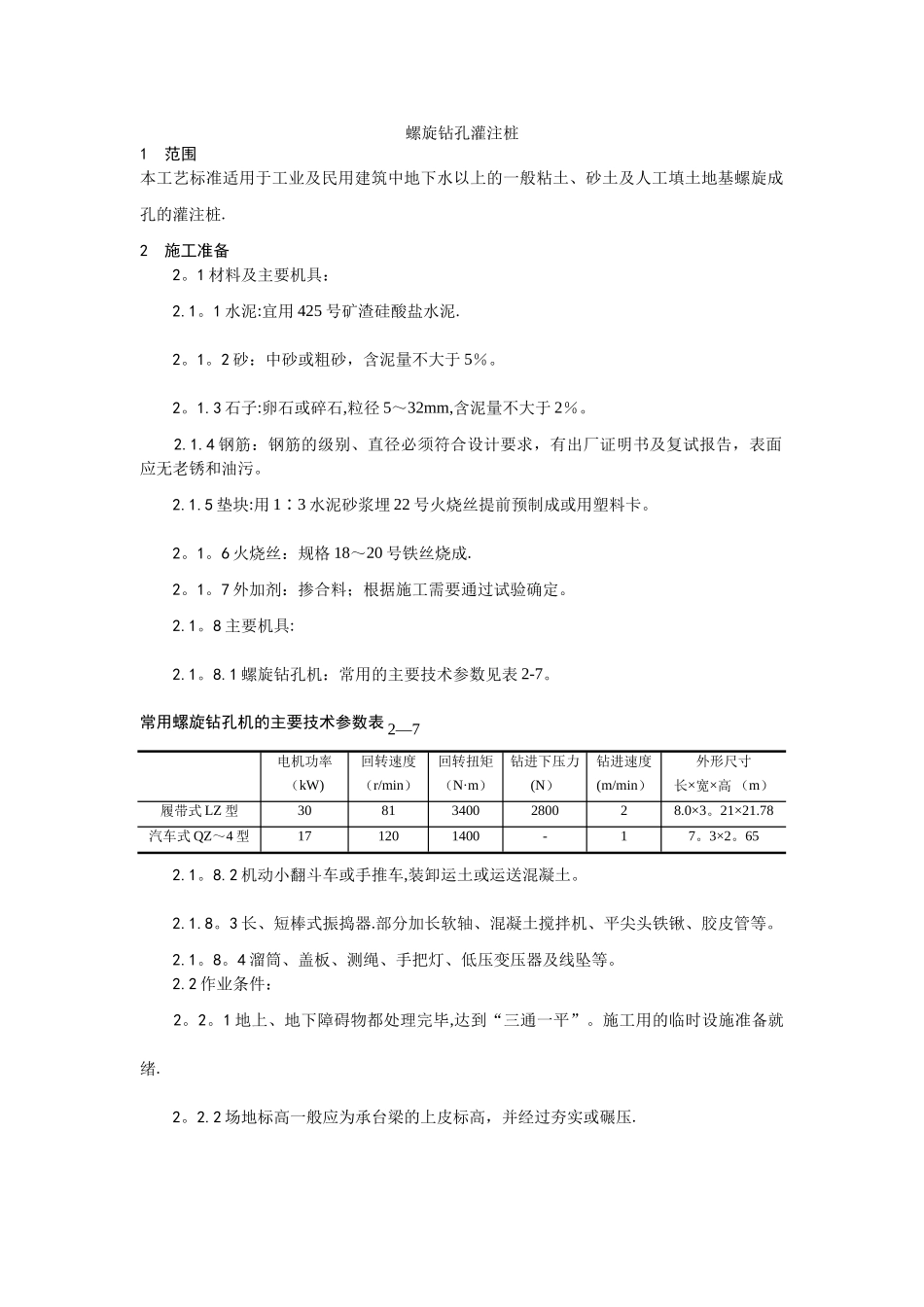

螺旋钻孔灌注桩1 范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩.2 施工准备 2。1 材料及主要机具： 2.1。1 水泥:宜用 425 号矿渣硅酸盐水泥. 2。1。2 砂：中砂或粗砂，含泥量不大于 5％。 2。1.3 石子:卵石或碎石,粒径 5～32mm,含泥量不大于 2％。 2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。 2.1.5 垫块:用 1∶3 水泥砂浆埋 22 号火烧丝提前预制成或用塑料卡。 2。1。6 火烧丝：规格 18～20 号铁丝烧成. 2。1。7 外加剂：掺合料；根据施工需要通过试验确定。 2.1。8 主要机具: 2.1。8.1 螺旋钻孔机：常用的主要技术参数见表 2-7。常用螺旋钻孔机的主要技术参数表 2—7电机功率（kW)回转速度（r/min）回转扭矩（N·m）钻进下压力(N）钻进速度(m/min）外形尺寸长×宽×高 （m）履带式 LZ 型30813400280028.0×3。21×21.78汽车式 QZ～4 型171201400-17。3×2。65 2.1。8.2 机动小翻斗车或手推车,装卸运土或运送混凝土。 2.1.8。3 长、短棒式振捣器.部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.1。8。4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。 2.2 作业条件： 2。2。1 地上、地下障碍物都处理完毕,达到“三通一平”。施工用的临时设施准备就绪. 2。2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压. 2.2。3 分段制作好钢筋笼，其长度以 5～8m 为宜。 2。2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。 2.2。5 施工前应作成孔试验，数量不少于两根. 2。2。6 要选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案，做好技术交底。3 操作工艺 3。1 工艺流程： 3。1。1 成孔工艺流程:钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机 3.1.2 浇筑混凝土工艺流程:移盖板测孔深、垂直度→ 放钢筋笼 → 放混凝土溜洞 →浇筑混凝土 （随浇随振）→ 插桩顶钢筋 3。2 钻孔机就位:钻孔机就位时,必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录。 3。3 钻孔：调直机架挺杆，对好桩位(用对位圈),开动机器钻进、出土,达到控制深度后停钻、提钻. 3。4 检查成孔质量： 3。4。1 钻深测定。用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚...
