干挂石材钢骨架安装施工工艺

干挂石材钢骨架安装施工工艺_第1页
1/3

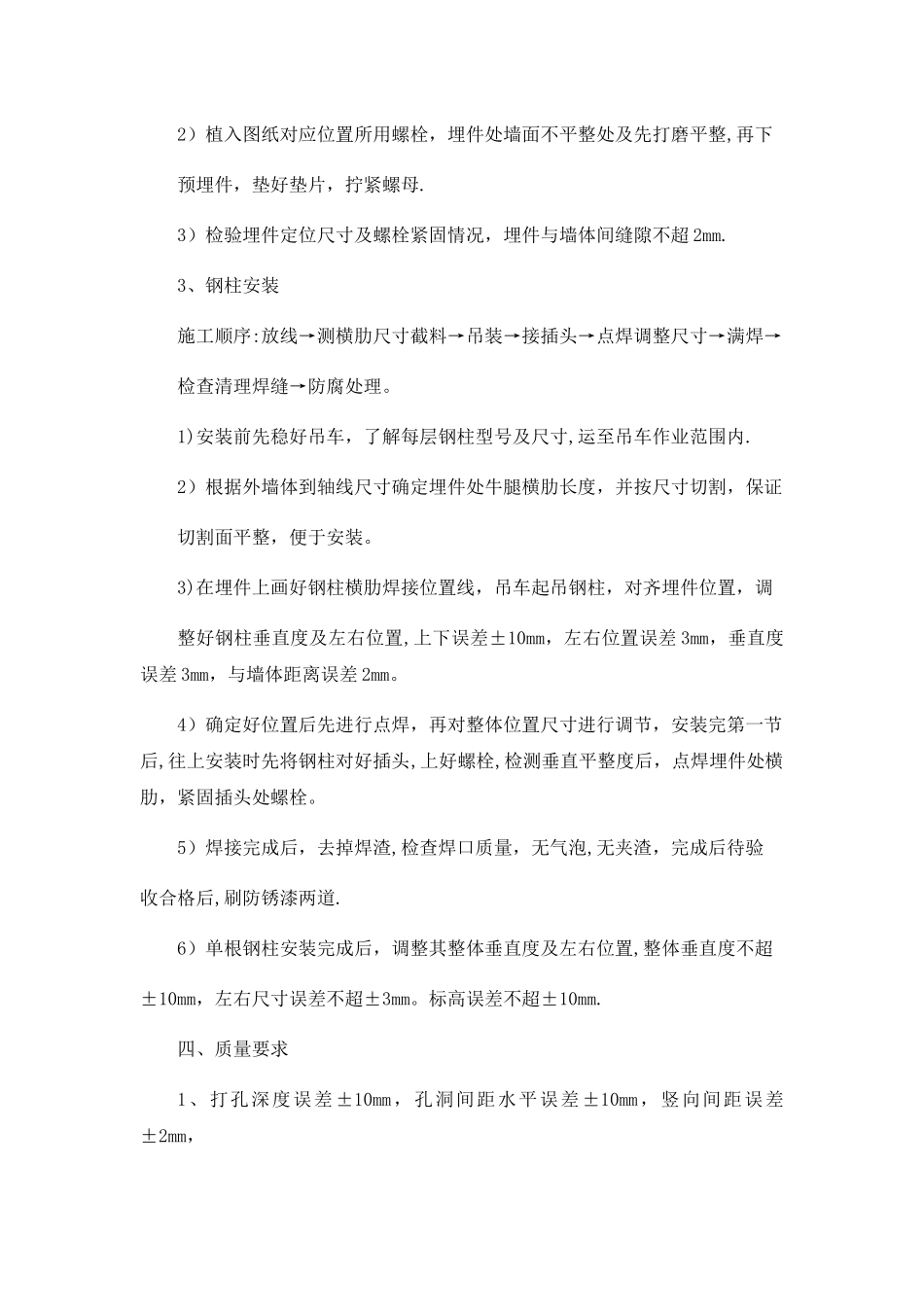

干挂石材钢骨架安装施工工艺_第2页
2/3
干挂石材钢骨架安装施工工艺_第3页
3/3
干挂石材钢骨架安装施工工艺一、施工方案本工程安装总施工顺序依次为:每根钢柱施工顺序:安装吊篮→打孔→后置埋件安装→钢骨架临时固定→调整垂直度→焊接→焊缝补漆。 因本工程量大、工期短、施工难度高、质量要求高等特点,施工前必须了解施工工艺,顺序及质量技术要求措施。1、打螺栓孔施工顺序:放线→定孔位→打孔→复验→清孔。1)由专业人员根据总施工顺序及方向搭设好吊篮,检验其各项安全使用功能全部合格.2)根据图纸及技术要求,根据主体轴线及标高基准线画好螺栓孔位置。3)用电锤逐一的打孔,化学螺栓及膨胀螺栓分别为 M14 和 M12,且对角安装,打孔时注意调换钻头,不能打错.4)如打孔时钻到钢筋,无法继续钻时,可单独调整该孔位置,但新打孔点与初始点中心偏差不超过±10mm。5)打孔完成后,用吹气筒逐一吹净孔内残渣。6)用盒尺及角尺检查孔距,必须与预埋件相符。2、预埋件安装施工顺序:放线→植螺栓→下埋件→调整位置→拧紧螺母。1)首先在安装位置弹好预埋件边线或控制线,保证预埋件安装位置准确,不能有扭转.2)植入图纸对应位置所用螺栓,埋件处墙面不平整处及先打磨平整,再下预埋件,垫好垫片,拧紧螺母.3)检验埋件定位尺寸及螺栓紧固情况,埋件与墙体间缝隙不超 2mm.3、钢柱安装施工顺序:放线→测横肋尺寸截料→吊装→接插头→点焊调整尺寸→满焊→检查清理焊缝→防腐处理。1)安装前先稳好吊车,了解每层钢柱型号及尺寸,运至吊车作业范围内.2)根据外墙体到轴线尺寸确定埋件处牛腿横肋长度,并按尺寸切割,保证切割面平整,便于安装。3)在埋件上画好钢柱横肋焊接位置线,吊车起吊钢柱,对齐埋件位置,调整好钢柱垂直度及左右位置,上下误差±10mm,左右位置误差 3mm,垂直度误差 3mm,与墙体距离误差 2mm。4)确定好位置后先进行点焊,再对整体位置尺寸进行调节,安装完第一节后,往上安装时先将钢柱对好插头,上好螺栓,检测垂直平整度后,点焊埋件处横肋,紧固插头处螺栓。5)焊接完成后,去掉焊渣,检查焊口质量,无气泡,无夹渣,完成后待验收合格后,刷防锈漆两道.6)单根钢柱安装完成后,调整其整体垂直度及左右位置,整体垂直度不超±10mm,左右尺寸误差不超±3mm。标高误差不超±10mm.四、质量要求1、打孔深度误差±10mm,孔洞间距水平误差 ±10mm,竖向间距误差±2mm,2、埋件标高误差±10mm,水平位置误差±3mm.3、焊缝达到Ⅱ级焊缝要求,焊缝高度不小于 6mm,焊缝宽度不小于 8mm。4、钢骨架整体垂直度误差±10mm...
