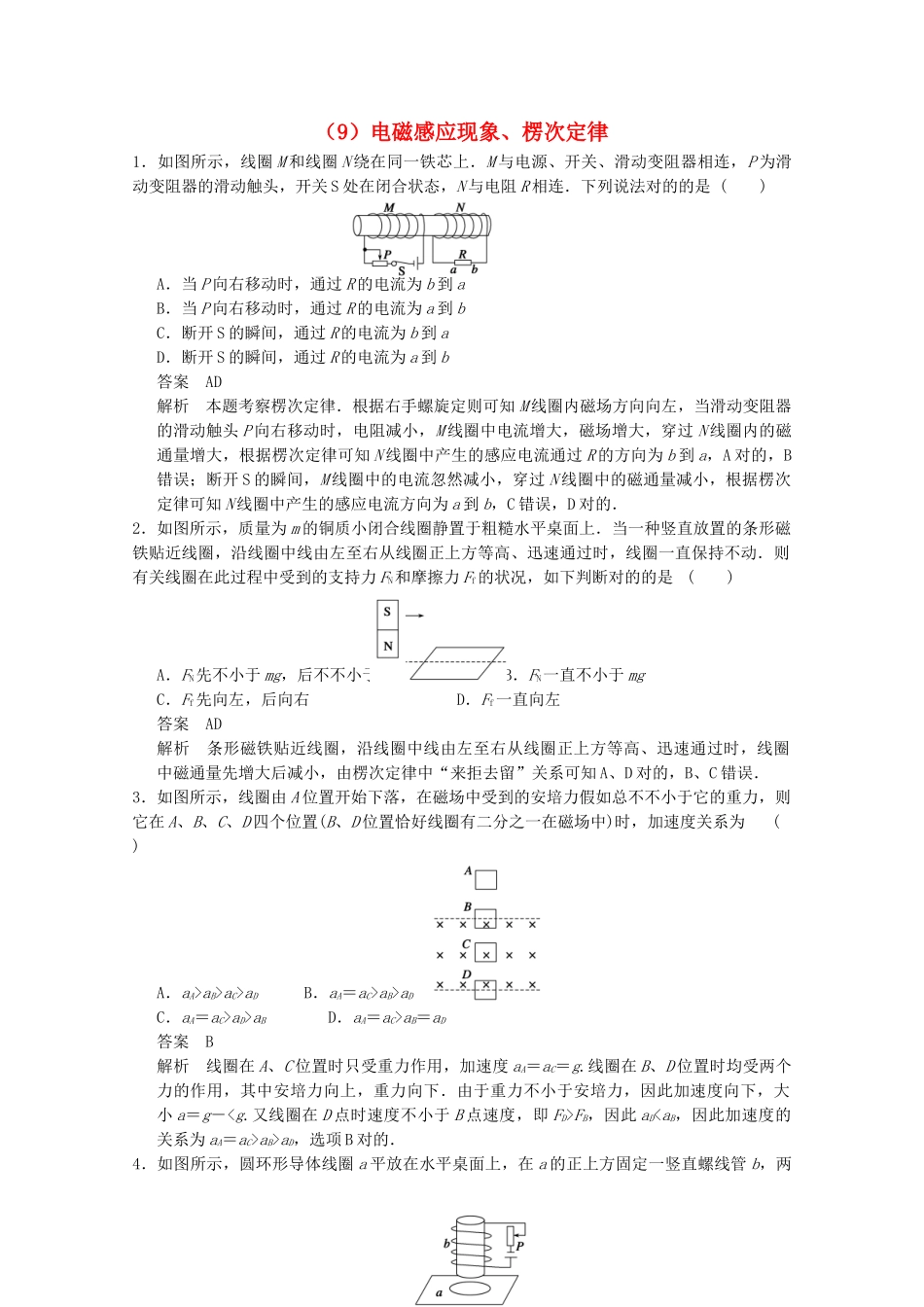

（9）电磁感应现象、楞次定律1．如图所示，线圈 M 和线圈 N 绕在同一铁芯上．M 与电源、开关、滑动变阻器相连，P 为滑动变阻器的滑动触头，开关 S 处在闭合状态，N 与电阻 R 相连．下列说法对的的是 ( )A．当 P 向右移动时，通过 R 的电流为 b 到 a B．当 P 向右移动时，通过 R 的电流为 a 到 bC．断开 S 的瞬间，通过 R 的电流为 b 到 aD．断开 S 的瞬间，通过 R 的电流为 a 到 b答案 AD解析 本题考察楞次定律．根据右手螺旋定则可知 M 线圈内磁场方向向左，当滑动变阻器的滑动触头 P 向右移动时，电阻减小，M 线圈中电流增大，磁场增大，穿过 N 线圈内的磁通量增大，根据楞次定律可知 N 线圈中产生的感应电流通过 R 的方向为 b 到 a，A 对的，B错误；断开 S 的瞬间，M 线圈中的电流忽然减小，穿过 N 线圈中的磁通量减小，根据楞次定律可知 N 线圈中产生的感应电流方向为 a 到 b，C 错误，D 对的．2．如图所示，质量为 m 的铜质小闭合线圈静置于粗糙水平桌面上．当一种竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、迅速通过时，线圈一直保持不动．则有关线圈在此过程中受到的支持力 FN和摩擦力 Ff的状况，如下判断对的的是 ( )A．FN先不小于 mg，后不不小于 mg B．FN一直不小于 mgC．Ff先向左，后向右 D．Ff一直向左答案 AD解析 条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、迅速通过时，线圈中磁通量先增大后减小，由楞次定律中“来拒去留”关系可知 A、D 对的，B、C 错误．3．如图所示，线圈由 A 位置开始下落，在磁场中受到的安培力假如总不不小于它的重力，则它在 A、B、C、D 四个位置(B、D 位置恰好线圈有二分之一在磁场中)时，加速度关系为 ( )A．aA>aB>aC>aD B．aA＝aC>aB>aDC．aA＝aC>aD>aB D．aA＝aC>aB＝aD答案 B解析 线圈在 A、C 位置时只受重力作用，加速度 aA＝aC＝g.线圈在 B、D 位置时均受两个力的作用，其中安培力向上，重力向下．由于重力不小于安培力，因此加速度向下，大小 a＝g－

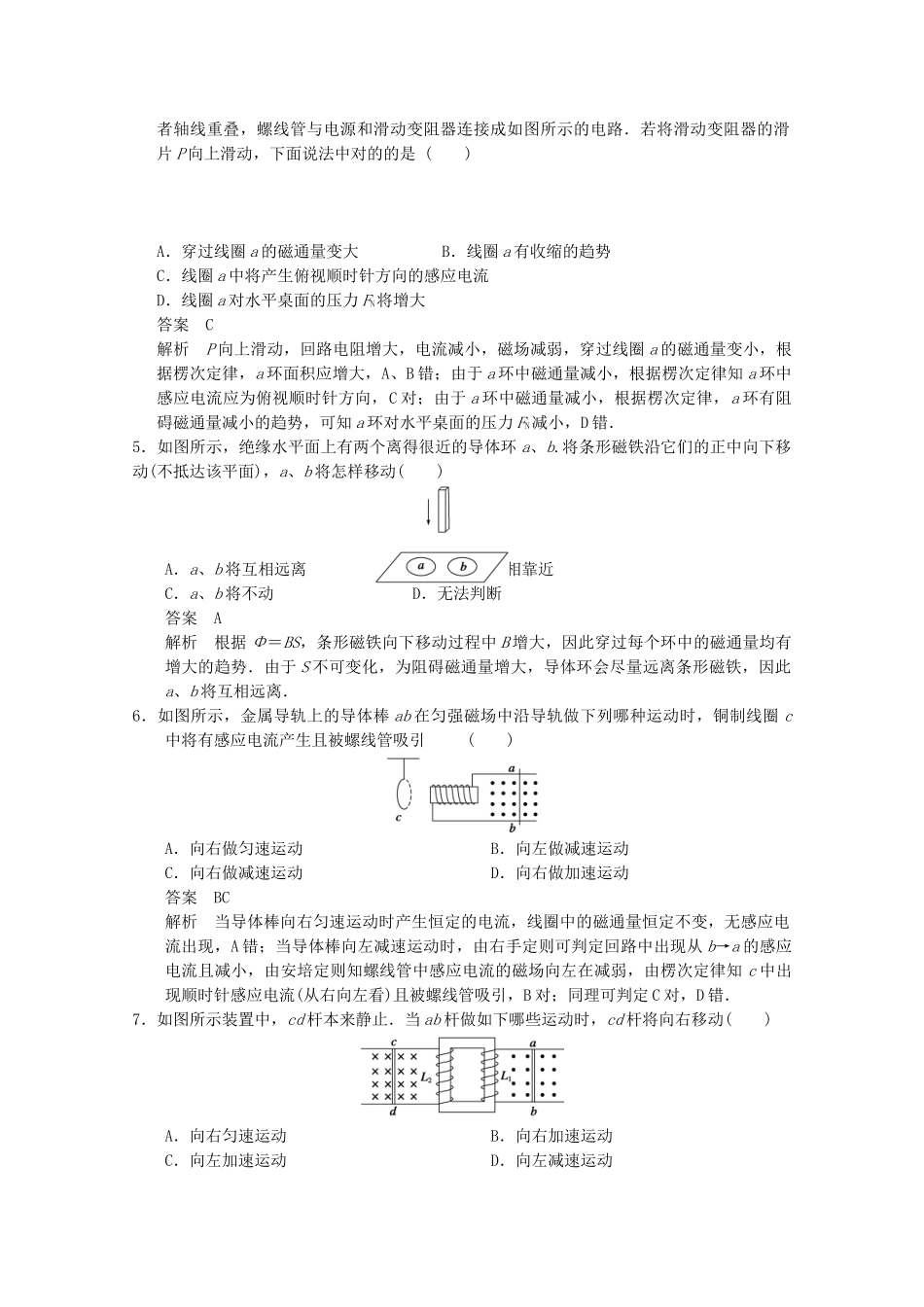

FB，因此 aDaB>aD，选项 B 对的．4．如图所示，圆环形导体线圈 a 平放在水平桌面上，在 a 的正上方固定一竖直螺线管 b，两者轴线重叠，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的...
