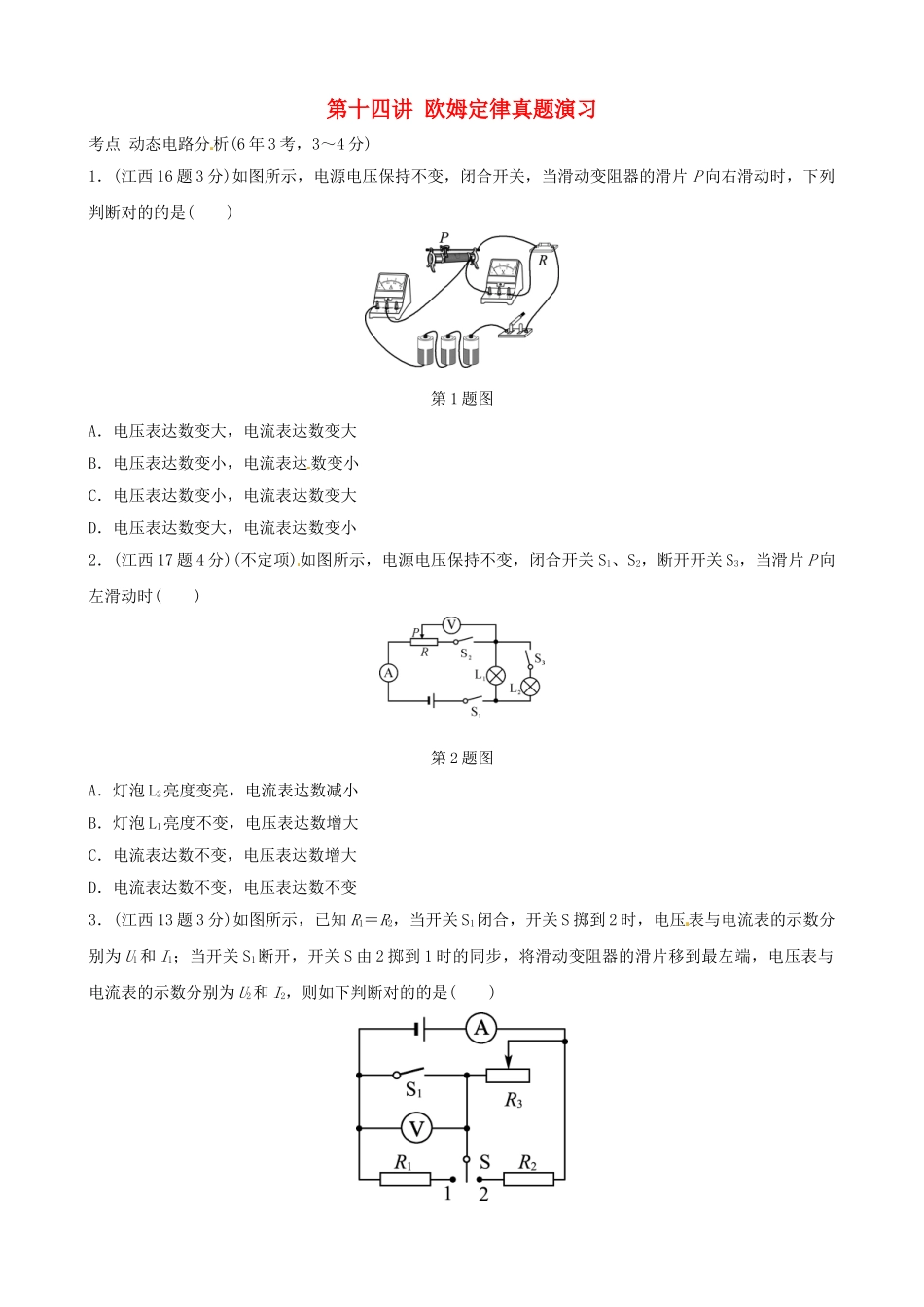

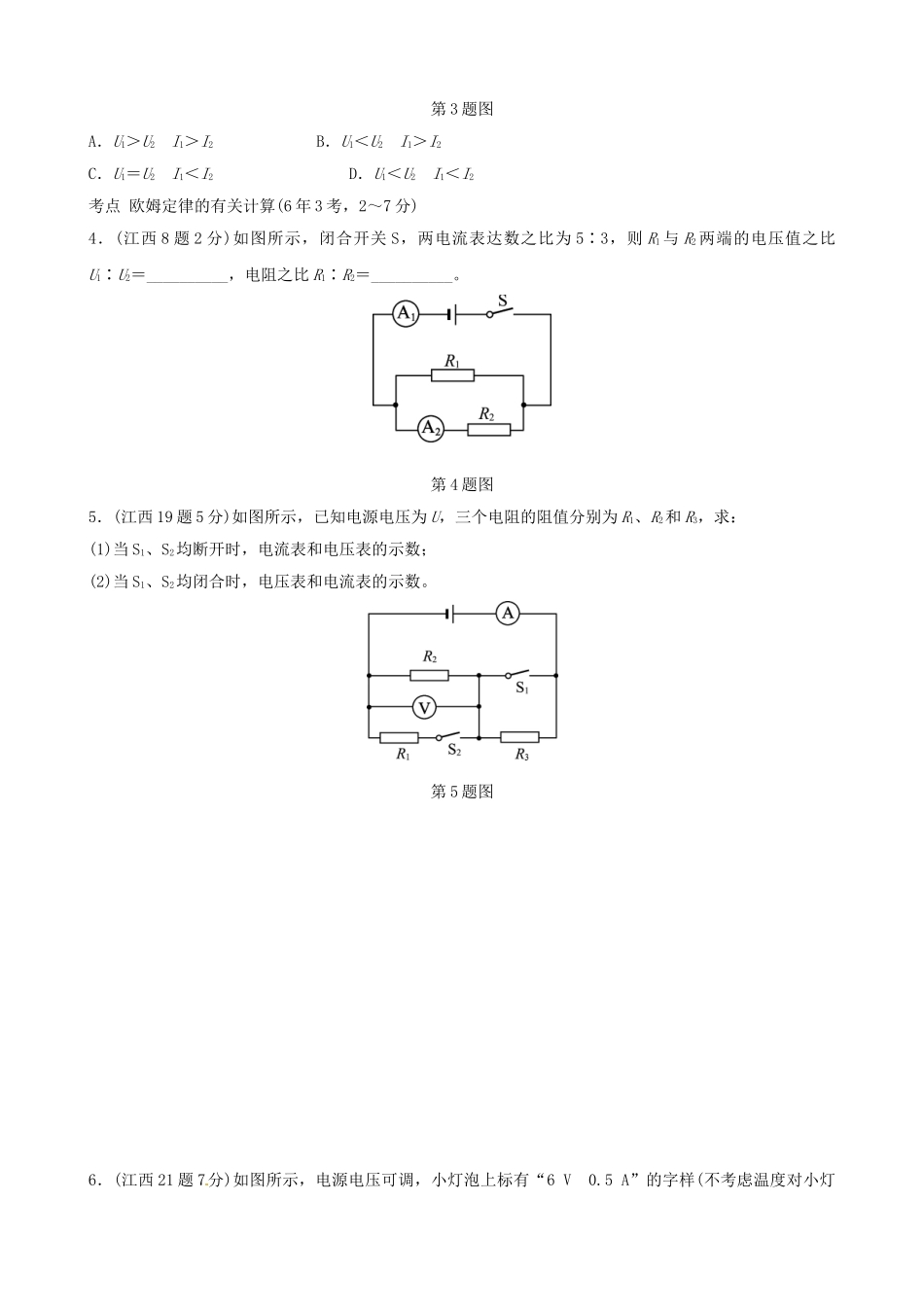

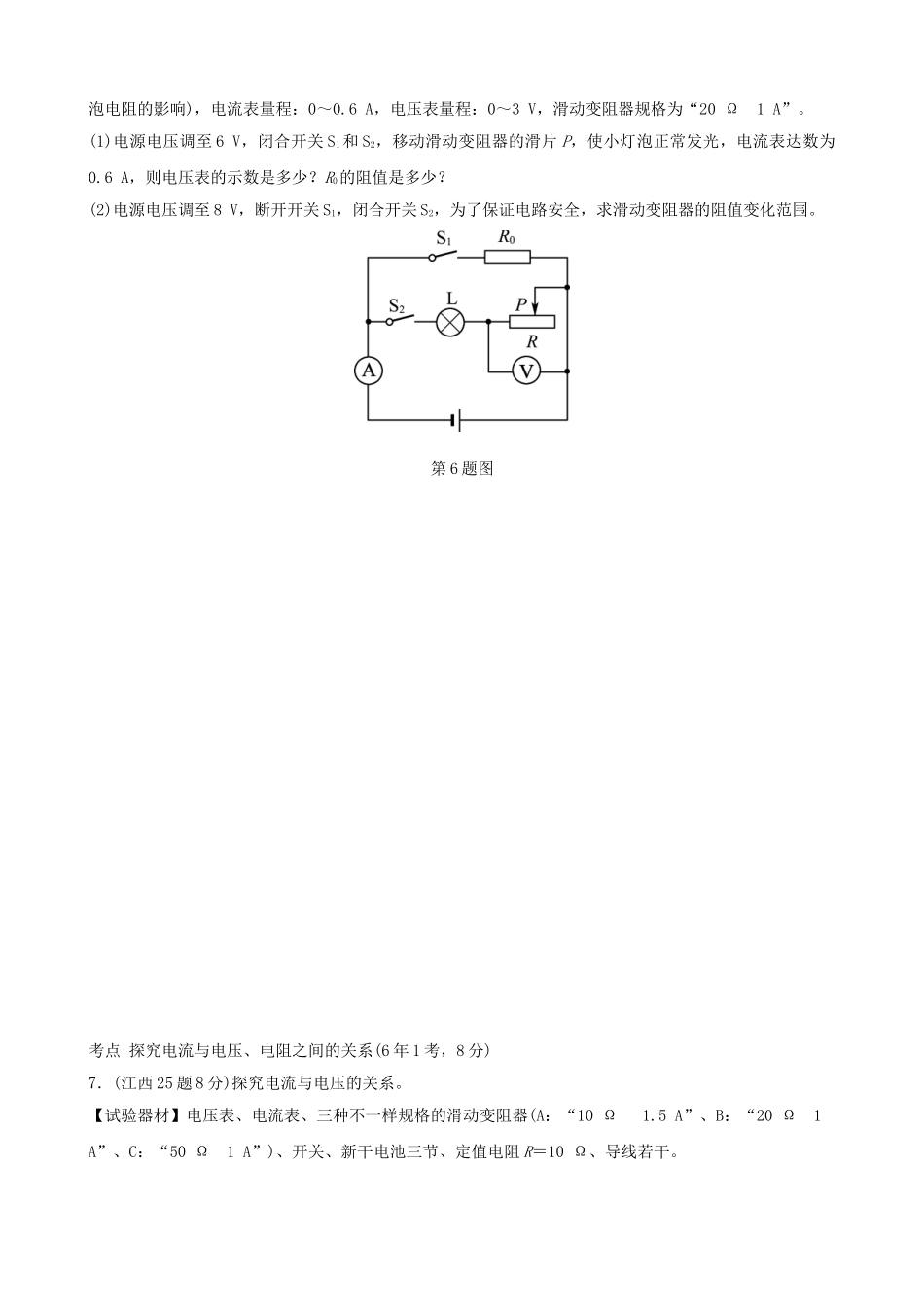

第十四讲 欧姆定律真题演习考点 动态电路分析(6 年 3 考，3～4 分)1．(江西 16 题 3 分)如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片 P 向右滑动时，下列判断对的的是( )第 1 题图A．电压表达数变大，电流表达数变大B．电压表达数变小，电流表达数变小C．电压表达数变小，电流表达数变大D．电压表达数变大，电流表达数变小2．(江西 17 题 4 分)(不定项)如图所示，电源电压保持不变，闭合开关 S1、S2，断开开关 S3，当滑片 P 向左滑动时( )第 2 题图A．灯泡 L2亮度变亮，电流表达数减小B．灯泡 L1亮度不变，电压表达数增大C．电流表达数不变，电压表达数增大D．电流表达数不变，电压表达数不变3．(江西 13 题 3 分)如图所示，已知 R1＝R2，当开关 S1闭合，开关 S 掷到 2 时，电压表与电流表的示数分别为 U1和 I1；当开关 S1断开，开关 S 由 2 掷到 1 时的同步，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为 U2和 I2，则如下判断对的的是( )第 3 题图A．U1＞U2 I1＞I2 B．U1＜U2 I1＞I2C．U1＝U2 I1＜I2 D．U1＜U2 I1＜I2考点 欧姆定律的有关计算(6 年 3 考，2～7 分)4．(江西 8 题 2 分)如图所示，闭合开关 S，两电流表达数之比为 5∶3，则 R1 与 R2 两端的电压值之比U1∶U2＝__________，电阻之比 R1∶R2＝__________。第 4 题图5．(江西 19 题 5 分)如图所示，已知电源电压为 U，三个电阻的阻值分别为 R1、R2和 R3，求：(1)当 S1、S2均断开时，电流表和电压表的示数；(2)当 S1、S2均闭合时，电压表和电流表的示数。第 5 题图6．(江西 21 题 7分)如图所示，电源电压可调，小灯泡上标有“6 V 0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程：0～0.6 A，电压表量程：0～3 V，滑动变阻器规格为“20 Ω 1 A”。(1)电源电压调至 6 V，闭合开关 S1和 S2，移动滑动变阻器的滑片 P，使小灯泡正常发光，电流表达数为0.6 A，则电压表的示数是多少？R0的阻值是多少？(2)电源电压调至 8 V，断开开关 S1，闭合开关 S2，为了保证电路安全，求滑动变阻器的阻值变化范围。第 6 题图考点 探究电流与电压、电阻之间的关系(6 年 1 考，8 分)7．(江西 25 题 8 分)探究电流与电压的关系。【试验器材】电压表、电流表、三种不一样规格的滑动变阻器(A：“10 Ω 1.5 A”、B：“20 Ω 1 A”、C：“5...
