压密注浆施工方案56085

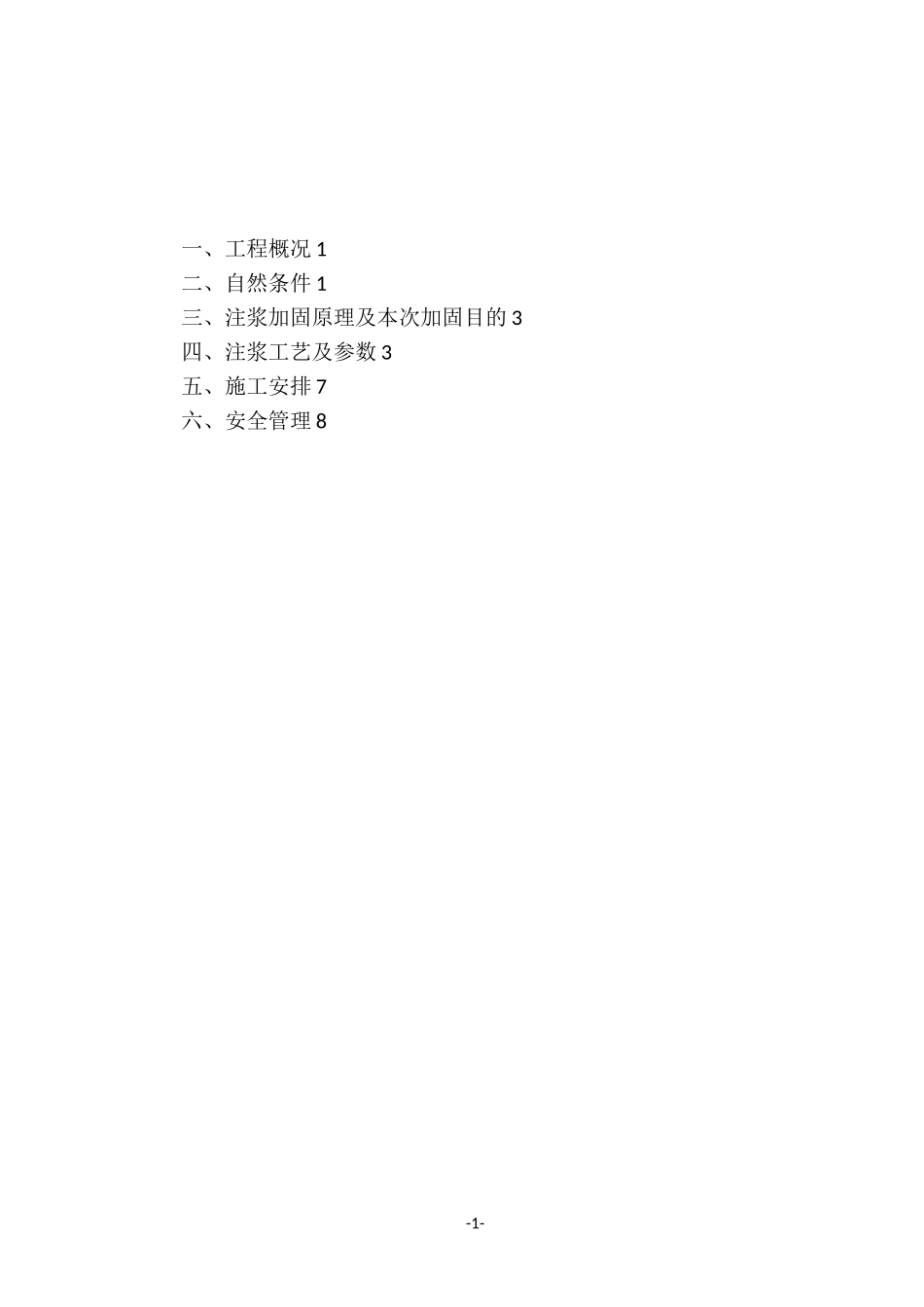

压密注浆施工方案56085_第1页
1/10

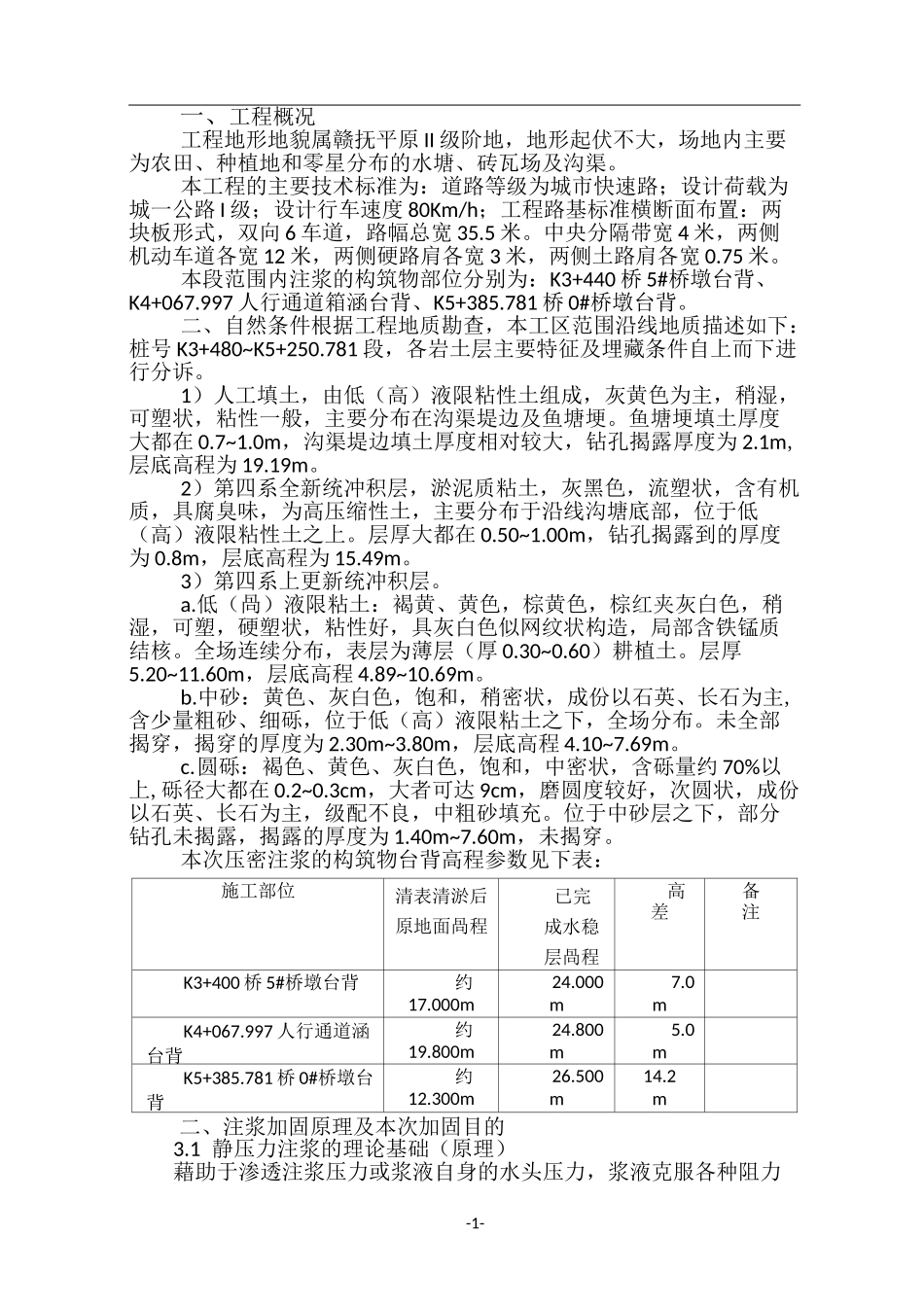

压密注浆施工方案56085_第2页
2/10
压密注浆施工方案56085_第3页
3/10
-1-一、工程概况 1二、自然条件 1三、注浆加固原理及本次加固目的 3四、注浆工艺及参数 3五、施工安排 7六、安全管理 8-1-一、工程概况工程地形地貌属赣抚平原 II 级阶地,地形起伏不大,场地内主要为农田、种植地和零星分布的水塘、砖瓦场及沟渠。本工程的主要技术标准为:道路等级为城市快速路;设计荷载为城一公路 I 级;设计行车速度 80Km/h;工程路基标准横断面布置:两块板形式,双向 6 车道,路幅总宽 35.5 米。中央分隔带宽 4 米,两侧机动车道各宽 12 米,两侧硬路肩各宽 3 米,两侧土路肩各宽 0.75 米。本段范围内注浆的构筑物部位分别为:K3+440 桥 5#桥墩台背、K4+067.997 人行通道箱涵台背、K5+385.781 桥 0#桥墩台背。二、自然条件根据工程地质勘查,本工区范围沿线地质描述如下:桩号 K3+480~K5+250.781 段,各岩土层主要特征及埋藏条件自上而下进行分诉。1)人工填土,由低(高)液限粘性土组成,灰黄色为主,稍湿,可塑状,粘性一般,主要分布在沟渠堤边及鱼塘埂。鱼塘埂填土厚度大都在 0.7~1.0m,沟渠堤边填土厚度相对较大,钻孔揭露厚度为 2.1m,层底高程为 19.19m。2)第四系全新统冲积层,淤泥质粘土,灰黑色,流塑状,含有机质,具腐臭味,为高压缩性土,主要分布于沿线沟塘底部,位于低(高)液限粘性土之上。层厚大都在 0.50~1.00m,钻孔揭露到的厚度为 0.8m,层底高程为 15.49m。3)第四系上更新统冲积层。a.低(咼)液限粘土:褐黄、黄色,棕黄色,棕红夹灰白色,稍湿,可塑,硬塑状,粘性好,具灰白色似网纹状构造,局部含铁锰质结核。全场连续分布,表层为薄层(厚 0.30~0.60)耕植土。层厚5.20~11.60m,层底高程 4.89~10.69m。b.中砂:黄色、灰白色,饱和,稍密状,成份以石英、长石为主,含少量粗砂、细砾,位于低(高)液限粘土之下,全场分布。未全部揭穿,揭穿的厚度为 2.30m~3.80m,层底高程 4.10~7.69m。c.圆砾:褐色、黄色、灰白色,饱和,中密状,含砾量约 70%以上,砾径大都在 0.2~0.3cm,大者可达 9cm,磨圆度较好,次圆状,成份以石英、长石为主,级配不良,中粗砂填充。位于中砂层之下,部分钻孔未揭露,揭露的厚度为 1.40m~7.60m,未揭穿。本次压密注浆的构筑物台背高程参数见下表:施工部位清表清淤后原地面咼程已完成水稳层咼程高差备注K3+400 桥 5#桥墩台背约17.000m24.000m7.0mK4+067.997 人行通道涵台背约19.800m24.800m5.0mK5+385.781 桥 0#桥墩台...
