建筑基坑边坡局部塌方后,如何处理？VIP专享

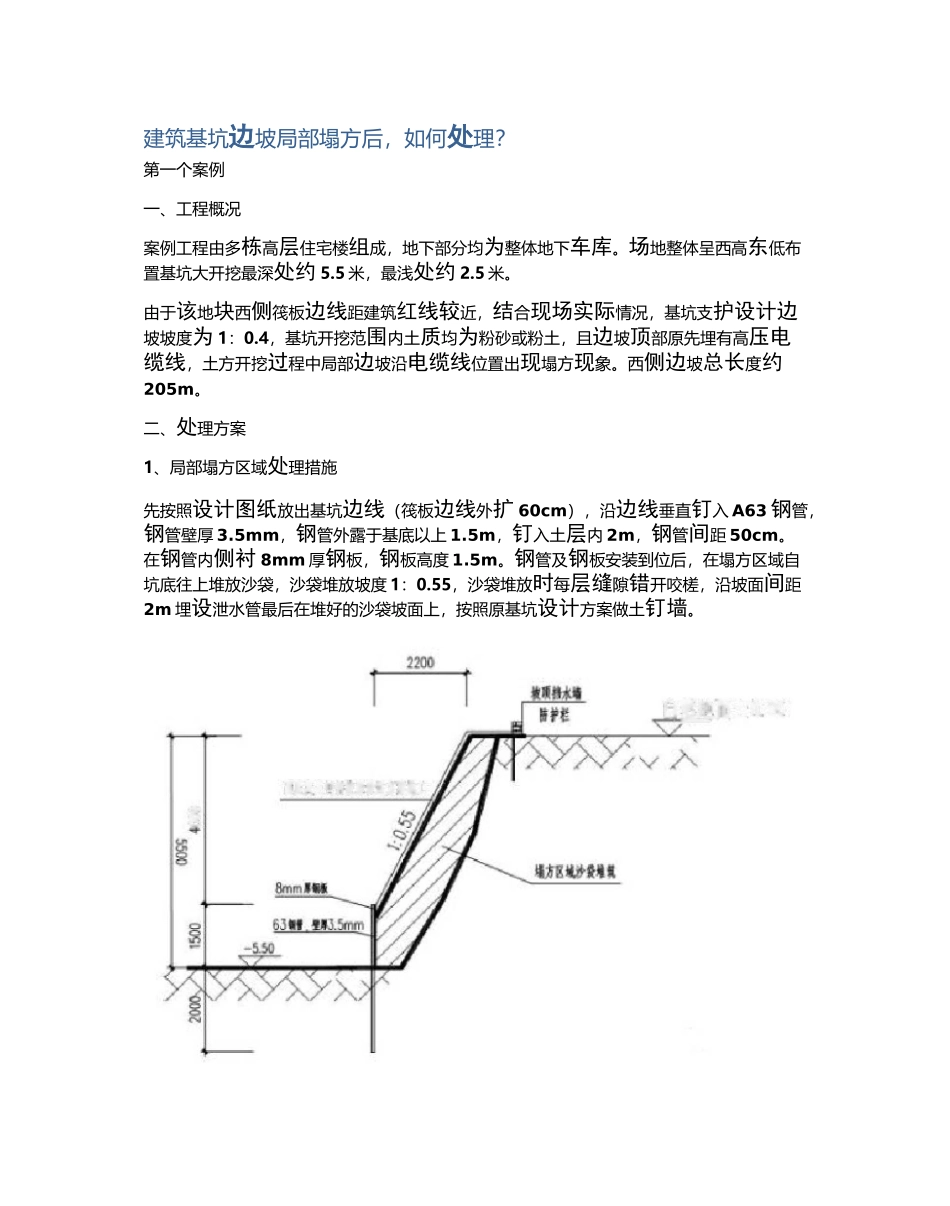

課班軸林财方烧 11自瘙地丽士（TOO建筑基坑边坡局部塌方后，如何处理？第一个案例一、工程概况案例工程由多栋高层住宅楼组成，地下部分均为整体地下车库。场地整体呈西高东低布置基坑大开挖最深处约 5.5 米，最浅处约 2.5 米。由于该地块西侧筏板边线距建筑红线较近，结合现场实际情况，基坑支护设计边坡坡度为 1：0.4，基坑开挖范围内土质均为粉砂或粉土，且边坡顶部原先埋有高压电缆线，土方开挖过程中局部边坡沿电缆线位置出现塌方现象。西侧边坡总长度约205m。二、处理方案1、局部塌方区域处理措施先按照设计图纸放出基坑边线（筏板边线外扩 60cm），沿边线垂直钉入 A63 钢管，钢管壁厚 3.5mm，钢管外露于基底以上 1.5m，钉入土层内 2m，钢管间距 50cm。在钢管内侧衬 8mm 厚钢板，钢板高度 1.5m。钢管及钢板安装到位后，在塌方区域自坑底往上堆放沙袋，沙袋堆放坡度 1：0.55，沙袋堆放时每层缝隙错开咬槎，沿坡面间距2m 埋设泄水管最后在堆好的沙袋坡面上，按照原基坑设计方案做土钉墙。3、西侧边坡塌方区域广告牌基础加固措鶴您肚 r,曲悴自然地面±0.00”.XZzVzv 入㈣ JF 耕土局部塌方区域剖面图2、西侧边坡未塌方区域加固措施对于未塌方的西侧边坡，待原设计方案中土钉墙施工完毕后，为安全起见，沿西侧基坑边坡底通长，按照上述钢管及钢板施工方法进行加固。壁厚 3.5mmA63 钢管按照间距 50cm 钉入土层内 2m,外露于基底标高以上 1.5m,在钢管内侧通长放置 1.5 米高8mm 厚钢板,最后在坡底空隙处堆放沙袋镶牢。对于塌方区域外露的广告牌基础,采取以下措施进行加固：在坑底广告牌基础对应位置另行打入 4 根壁厚 3.5mmA63 钢管,然后用钢管斜撑于广告牌外露的基础上,用可调顶托顶牢。0ono0i'■Fz0 轴林肚牺戕戢緞档土射00、肥则:t 祗涮•西侧基坑处理平面图三、基坑监测1、本工程监测要求包含以下内容：周边地表竖向位移；边坡顶部水平位移、竖向位移。2、变形控制的监测报警值：边坡顶部水平位移累计值小于 30mm,并小于 5mm/d;边坡顶部竖向位移累计值小于 30mm,并小于 3mm/d;基坑周边地表竖向位移，累计值小于 20mm,且小于 2.5mm/do3、在基坑开挖期间,须做到一日一测,在地下室施工期间的观测间隔可视测得的位移及内力变化情况放长或缩短。监测频率和监测报警条件应根据规范要求进行。4、沿基坑周边共布置 20 个水平位移和沉降观测点（其中西侧处理边坡处共布置 7 个）基准点选在相对稳定和使用方...
