建筑CAD电子教案

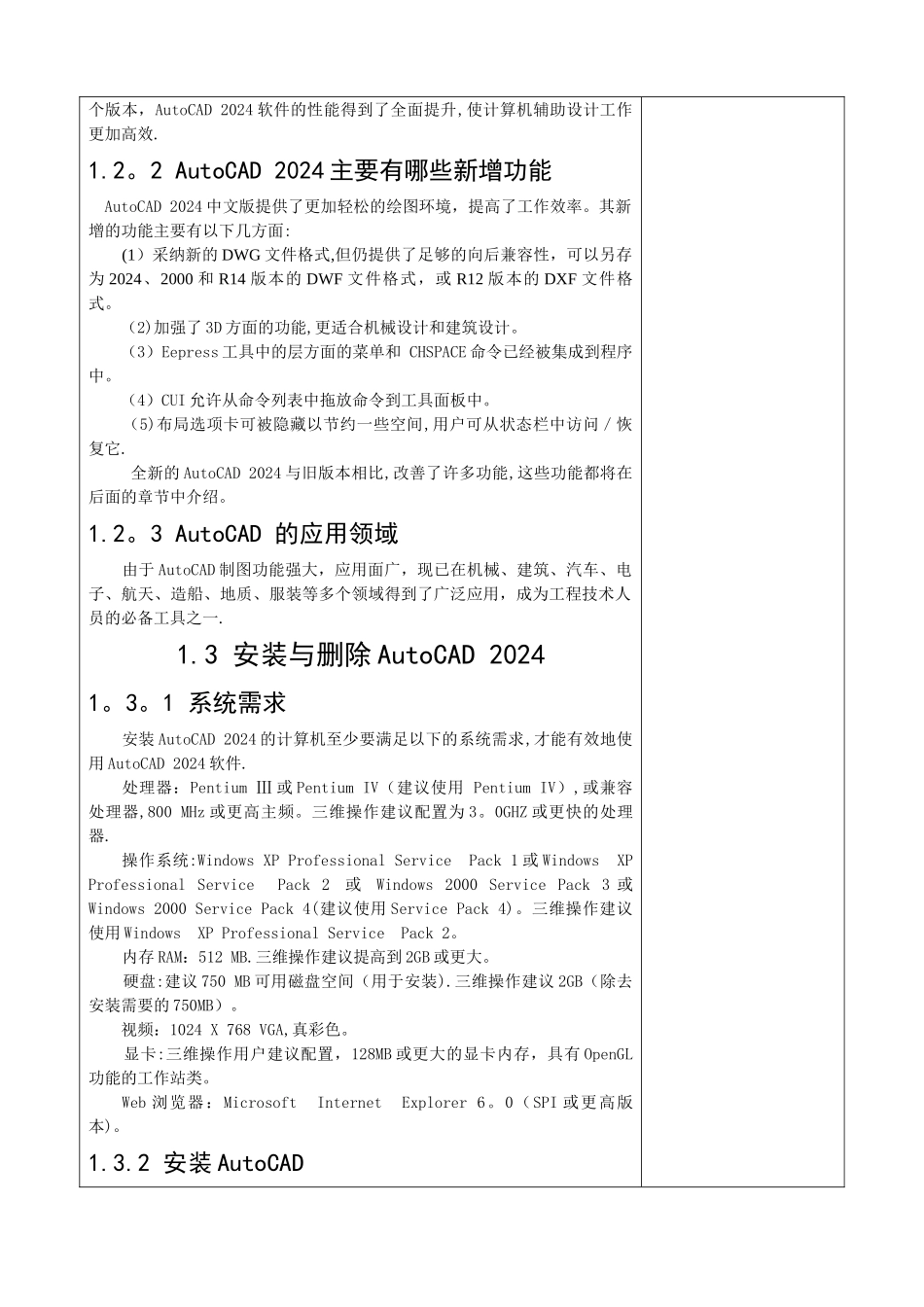

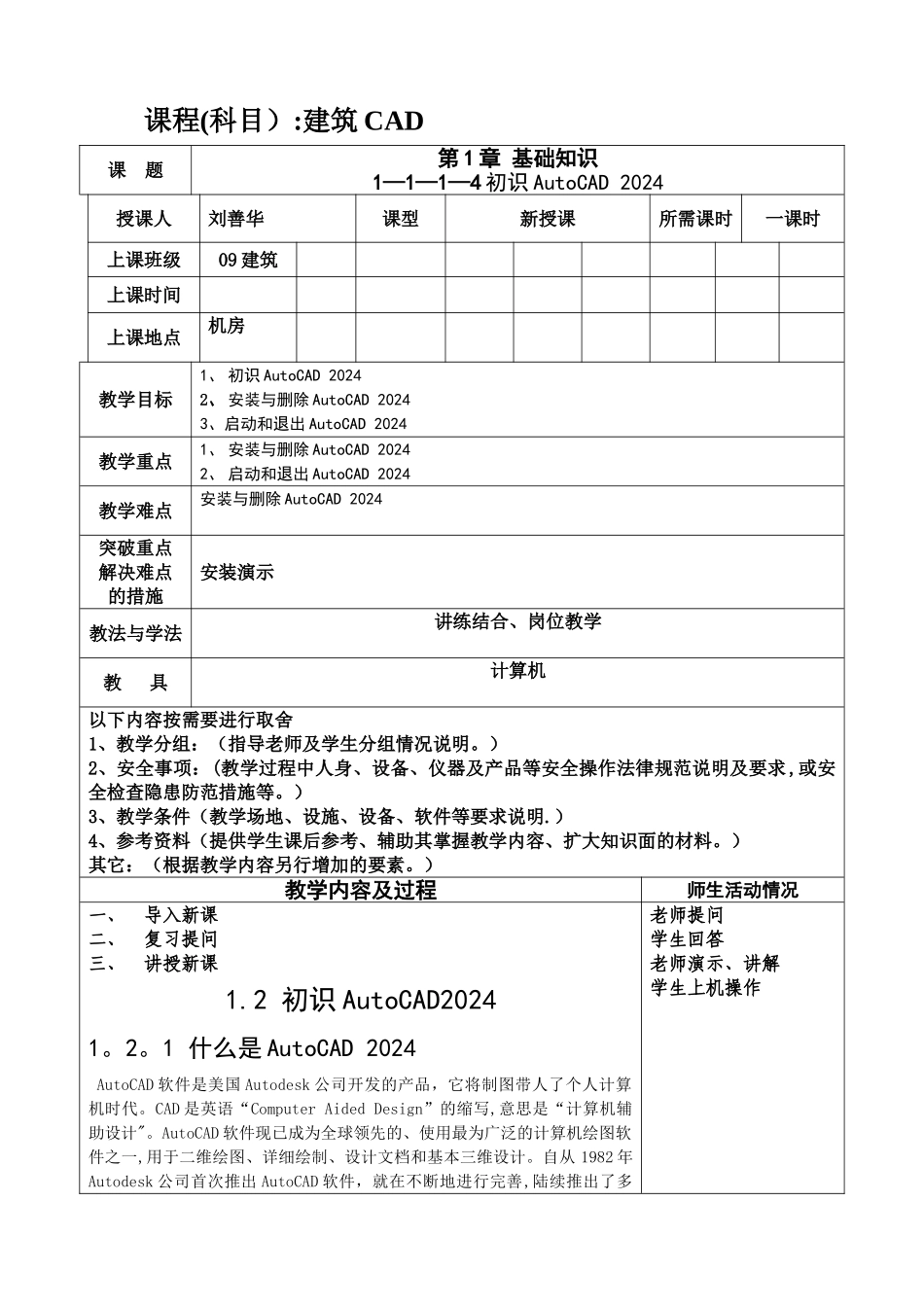

课程(科目）:建筑 CAD课 题第 1 章 基础知识1—1—1—4 初识 AutoCAD 2024授课人刘善华课型新授课所需课时一课时上课班级09 建筑上课时间上课地点机房教学目标1、 初识 AutoCAD 20242、 安装与删除 AutoCAD 20243、启动和退出 AutoCAD 2024教学重点1、 安装与删除 AutoCAD 20242、 启动和退出 AutoCAD 2024教学难点安装与删除 AutoCAD 2024突破重点解决难点的措施安装演示教法与学法讲练结合、岗位教学教 具计算机以下内容按需要进行取舍1、教学分组：（指导老师及学生分组情况说明。）2、安全事项：(教学过程中人身、设备、仪器及产品等安全操作法律规范说明及要求,或安全检查隐患防范措施等。）3、教学条件（教学场地、设施、设备、软件等要求说明.）4、参考资料（提供学生课后参考、辅助其掌握教学内容、扩大知识面的材料。）其它：（根据教学内容另行增加的要素。）教学内容及过程师生活动情况一、导入新课二、复习提问三、讲授新课1.2 初识 AutoCAD20241。2。1 什么是 AutoCAD 2024 AutoCAD 软件是美国 Autodesk 公司开发的产品，它将制图带人了个人计算机时代。CAD 是英语“Computer Aided Design”的缩写,意思是“计算机辅助设计"。AutoCAD 软件现已成为全球领先的、使用最为广泛的计算机绘图软件之一,用于二维绘图、详细绘制、设计文档和基本三维设计。自从 1982 年Autodesk 公司首次推出 AutoCAD 软件，就在不断地进行完善,陆续推出了多老师提问学生回答老师演示、讲解学生上机操作个版本，AutoCAD 2024 软件的性能得到了全面提升,使计算机辅助设计工作更加高效.1.2。2 AutoCAD 2024 主要有哪些新增功能 AutoCAD 2024 中文版提供了更加轻松的绘图环境，提高了工作效率。其新增的功能主要有以下几方面:(1）采纳新的 DWG 文件格式,但仍提供了足够的向后兼容性，可以另存为 2024、2000 和 R14 版本的 DWF 文件格式，或 R12 版本的 DXF 文件格式。 （2)加强了 3D 方面的功能,更适合机械设计和建筑设计。 （3）Eepress 工具中的层方面的菜单和 CHSPACE 命令已经被集成到程序中。 （4）CUI 允许从命令列表中拖放命令到工具面板中。 （5)布局选项卡可被隐藏以节约一些空间,用户可从状态栏中访问／恢复它. 全新的 AutoCAD 2024 与旧版本相比,改善了许多功能,这些功能都将在后面的章节中介绍。1.2。3 AutoCAD 的应用领域由于 AutoCAD 制图功能强大，应用面广，...
