建筑工程制图与识图阶段测试题

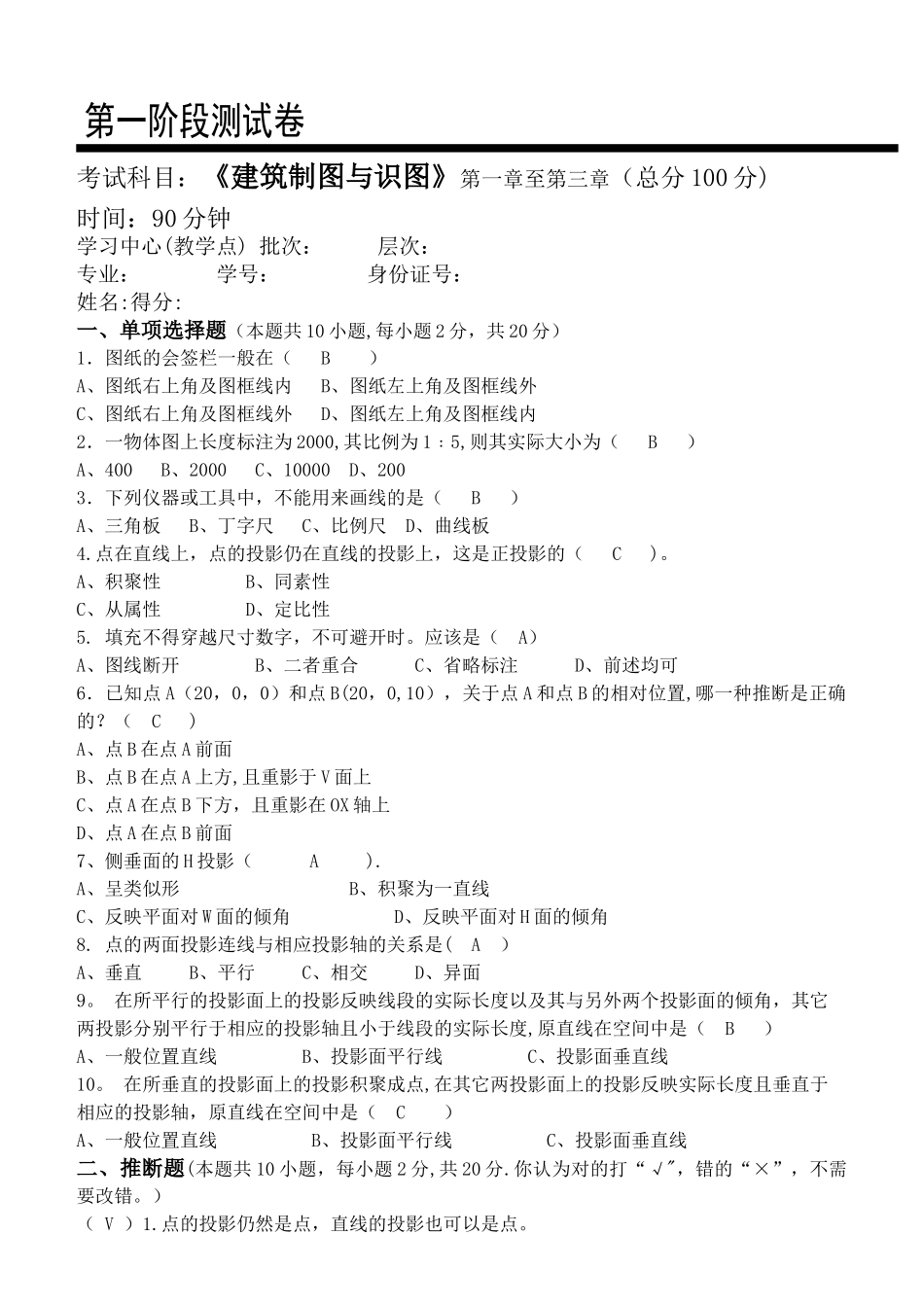

建筑工程制图与识图阶段测试题_第1页
1/4

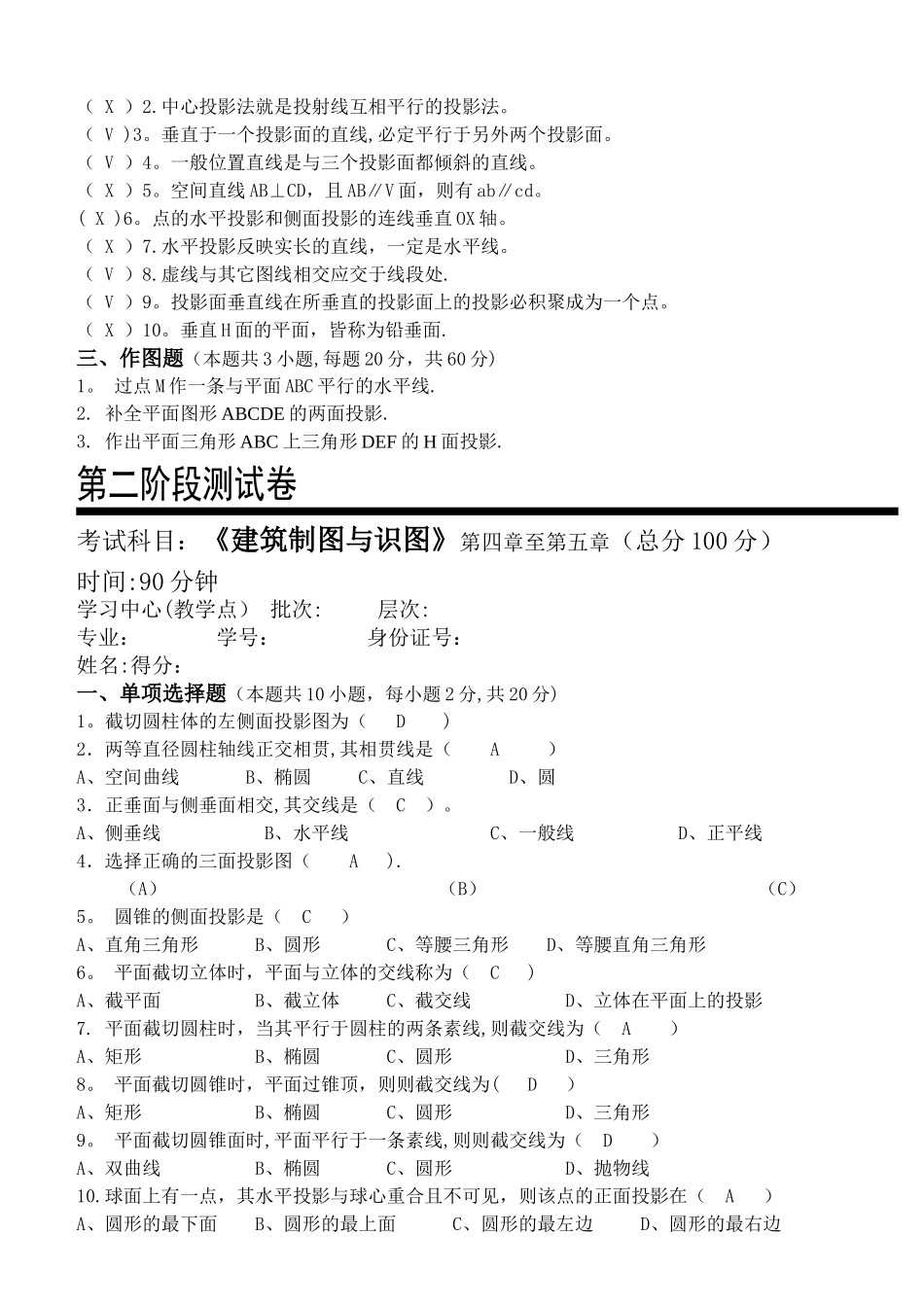

建筑工程制图与识图阶段测试题_第2页
2/4

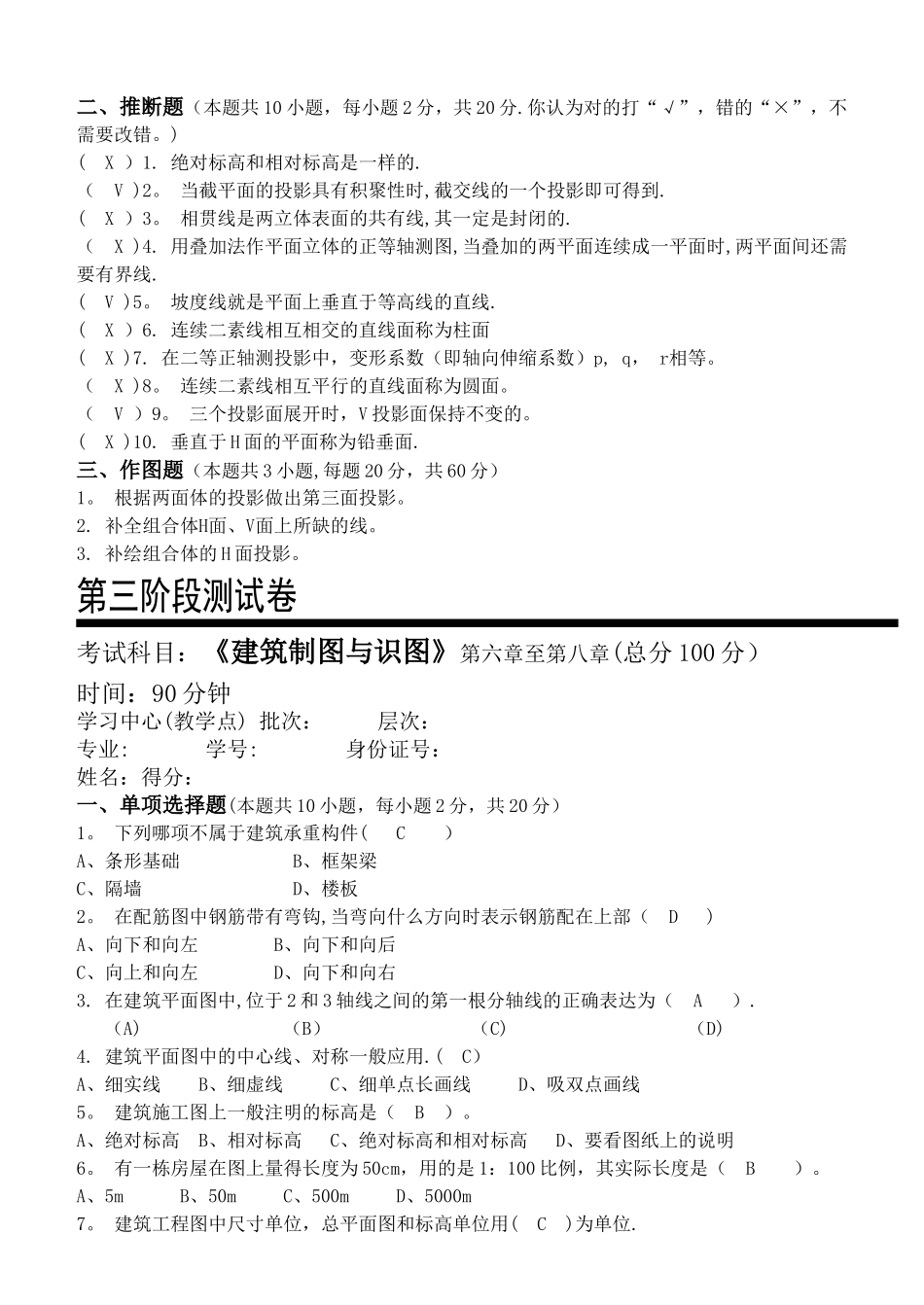

建筑工程制图与识图阶段测试题_第3页
3/4
第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章(总分 100 分) 时间:90 分钟学习中心(教学点) 批次: 层次:专业: 学号: 身份证号:姓名:得分:一、单项选择题(本题共 10 小题,每小题 2 分,共 20 分)1.图纸的会签栏一般在( B )A、图纸右上角及图框线内 B、图纸左上角及图框线外 C、图纸右上角及图框线外 D、图纸左上角及图框线内2.一物体图上长度标注为 2000,其比例为 1﹕5,则其实际大小为( B )A、400 B、2000 C、10000 D、2003.下列仪器或工具中,不能用来画线的是( B )A、三角板 B、丁字尺 C、比例尺 D、曲线板4.点在直线上,点的投影仍在直线的投影上,这是正投影的( C )。A、积聚性 B、同素性 C、从属性 D、定比性5. 填充不得穿越尺寸数字,不可避开时。应该是( A)A、图线断开 B、二者重合 C、省略标注 D、前述均可6.已知点 A(20,0,0)和点 B(20,0,10),关于点 A 和点 B 的相对位置,哪一种推断是正确的?( C )A、点 B 在点 A 前面B、点 B 在点 A 上方,且重影于 V 面上C、点 A 在点 B 下方,且重影在 OX 轴上D、点 A 在点 B 前面7、侧垂面的 H 投影( A ).A、呈类似形 B、积聚为一直线 C、反映平面对 W 面的倾角 D、反映平面对 H 面的倾角8. 点的两面投影连线与相应投影轴的关系是( A )A、垂直 B、平行 C、相交 D、异面9。 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角,其它两投影分别平行于相应的投影轴且小于线段的实际长度,原直线在空间中是( B )A、一般位置直线 B、投影面平行线 C、投影面垂直线10。 在所垂直的投影面上的投影积聚成点,在其它两投影面上的投影反映实际长度且垂直于相应的投影轴,原直线在空间中是( C )A、一般位置直线 B、投影面平行线 C、投影面垂直线二、推断题(本题共 10 小题,每小题 2 分,共 20 分.你认为对的打“√",错的“×”,不需要改错。)( V )1.点的投影仍然是点,直线的投影也可以是点。( X )2.中心投影法就是投射线互相平行的投影法。( V )3。垂直于一个投影面的直线,必定平行于另外两个投影面。( V )4。一般位置直线是与三个投影面都倾斜的直线。( X )5。空间直线 AB⊥CD,且 AB∥V 面,则有 ab∥cd。( X )6。点的水平投影和侧面投影的连线垂直 OX 轴。 ( X )7.水平投影反映实长的直线...
