建筑排水管安装施工工艺

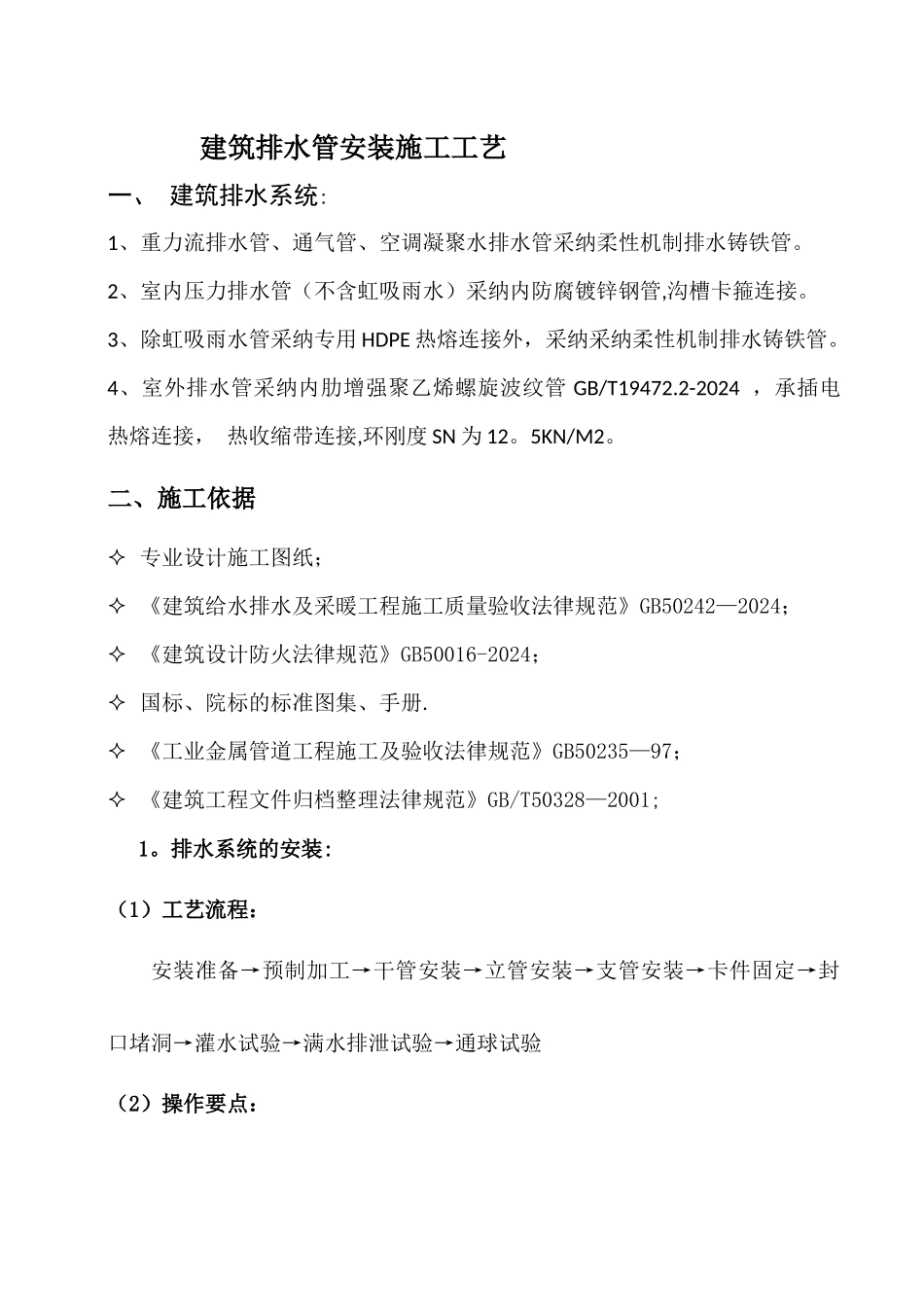

建筑排水管安装施工工艺_第1页
1/24

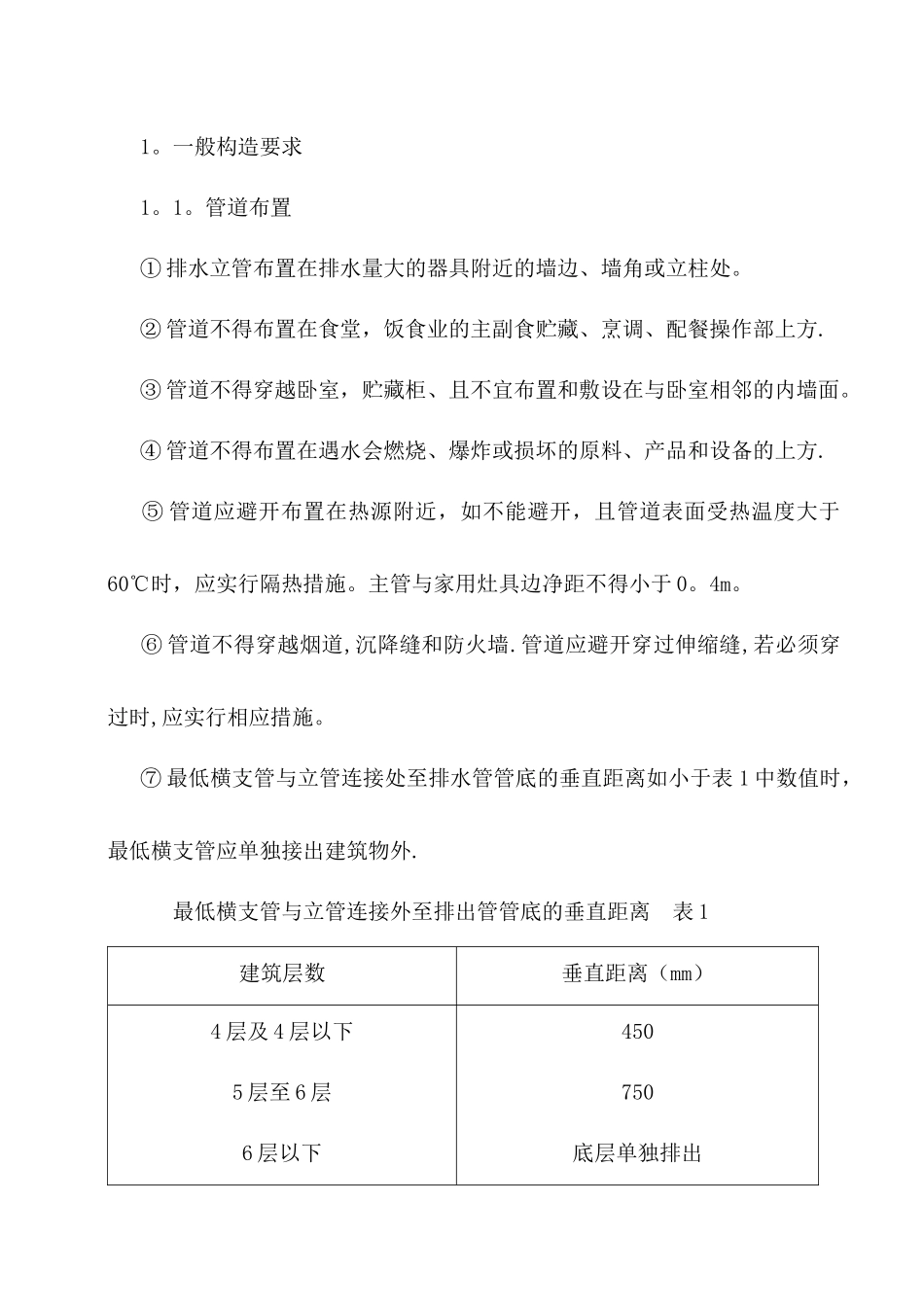

建筑排水管安装施工工艺_第2页
2/24

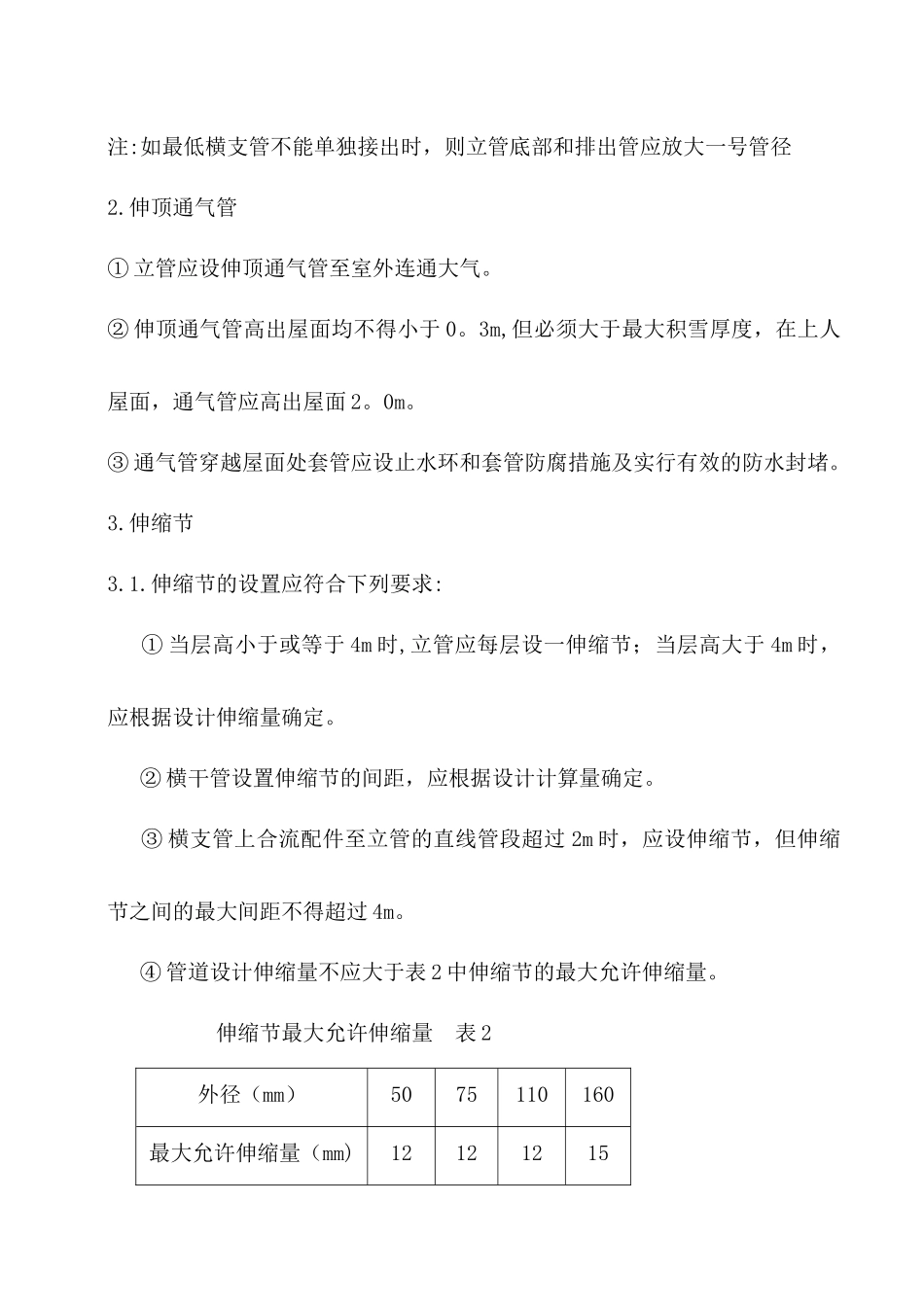

建筑排水管安装施工工艺_第3页
3/24
建筑排水管安装施工工艺一、 建筑排水系统:1、重力流排水管、通气管、空调凝聚水排水管采纳柔性机制排水铸铁管。2、室内压力排水管(不含虹吸雨水)采纳内防腐镀锌钢管,沟槽卡箍连接。3、除虹吸雨水管采纳专用 HDPE 热熔连接外,采纳采纳柔性机制排水铸铁管。4、室外排水管采纳内肋增强聚乙烯螺旋波纹管 GB/T19472.2-2024 ,承插电热熔连接, 热收缩带连接,环刚度 SN 为 12。5KN/M2。二、施工依据 专业设计施工图纸; 《建筑给水排水及采暖工程施工质量验收法律规范》GB50242—2024; 《建筑设计防火法律规范》GB50016-2024; 国标、院标的标准图集、手册. 《工业金属管道工程施工及验收法律规范》GB50235—97; 《建筑工程文件归档整理法律规范》GB/T50328—2001;1。排水系统的安装:(1)工艺流程:安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验(2)操作要点: 1。一般构造要求 1。1。管道布置 ① 排水立管布置在排水量大的器具附近的墙边、墙角或立柱处。 ② 管道不得布置在食堂,饭食业的主副食贮藏、烹调、配餐操作部上方. ③ 管道不得穿越卧室,贮藏柜、且不宜布置和敷设在与卧室相邻的内墙面。 ④ 管道不得布置在遇水会燃烧、爆炸或损坏的原料、产品和设备的上方. ⑤ 管道应避开布置在热源附近,如不能避开,且管道表面受热温度大于60℃时,应实行隔热措施。主管与家用灶具边净距不得小于 0。4m。 ⑥ 管道不得穿越烟道,沉降缝和防火墙.管道应避开穿过伸缩缝,若必须穿过时,应实行相应措施。 ⑦ 最低横支管与立管连接处至排水管管底的垂直距离如小于表 1 中数值时,最低横支管应单独接出建筑物外. 最低横支管与立管连接外至排出管管底的垂直距离 表 1建筑层数垂直距离(mm)4 层及 4 层以下5 层至 6 层6 层以下450750底层单独排出注:如最低横支管不能单独接出时,则立管底部和排出管应放大一号管径2.伸顶通气管① 立管应设伸顶通气管至室外连通大气。② 伸顶通气管高出屋面均不得小于 0。3m,但必须大于最大积雪厚度,在上人屋面,通气管应高出屋面 2。0m。③ 通气管穿越屋面处套管应设止水环和套管防腐措施及实行有效的防水封堵。3.伸缩节3.1.伸缩节的设置应符合下列要求: ① 当层高小于或等于 4m 时,立管应每层设一伸缩节;当层高大于 4m 时,应根据设计伸缩量确定。 ② 横干管设置伸缩节的间距,应根据...
