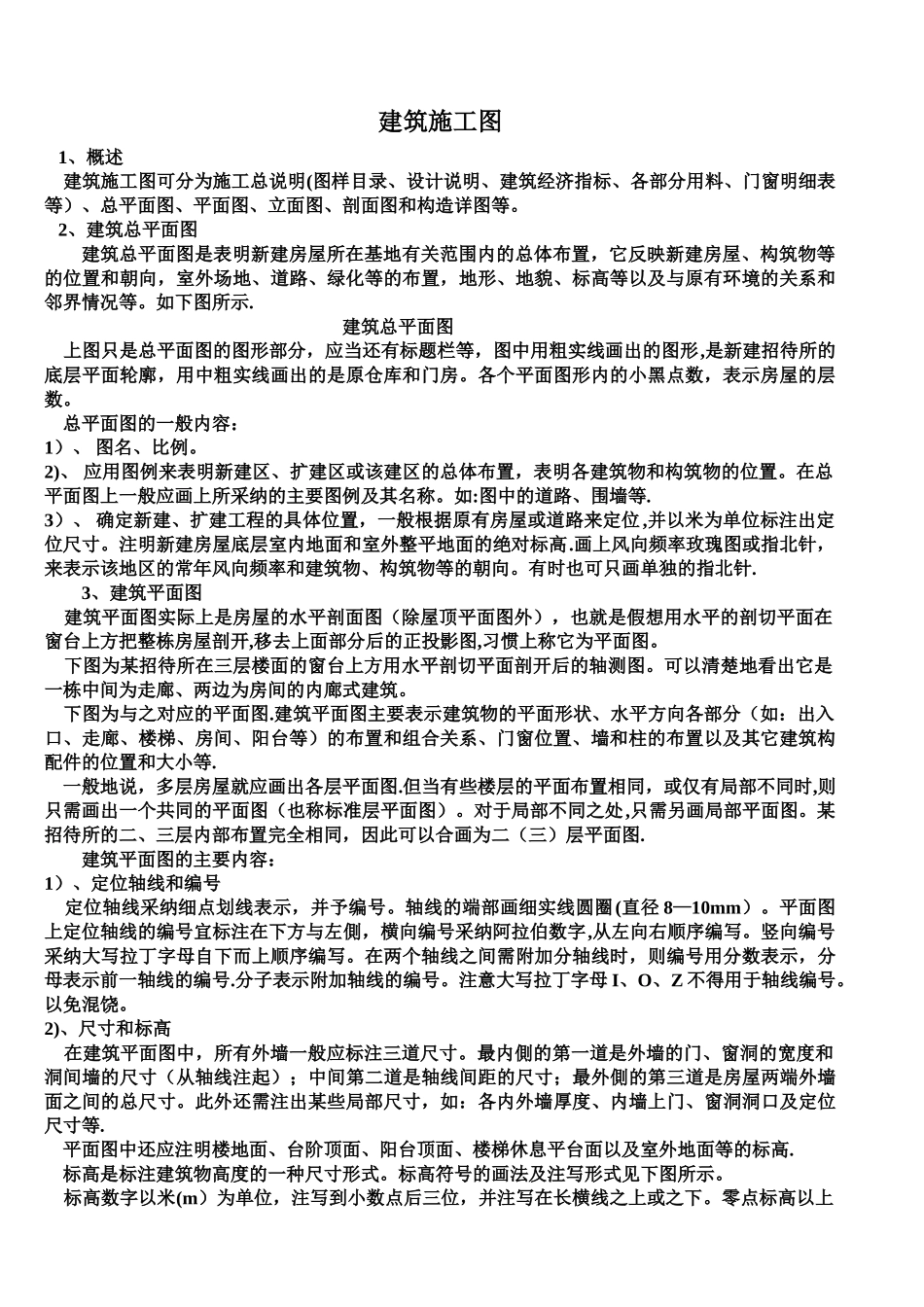

建筑施工图 1、概述 建筑施工图可分为施工总说明(图样目录、设计说明、建筑经济指标、各部分用料、门窗明细表等）、总平面图、平面图、立面图、剖面图和构造详图等。 2、建筑总平面图 建筑总平面图是表明新建房屋所在基地有关范围内的总体布置，它反映新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等。如下图所示.建筑总平面图 上图只是总平面图的图形部分，应当还有标题栏等，图中用粗实线画出的图形,是新建招待所的底层平面轮廓，用中粗实线画出的是原仓库和门房。各个平面图形内的小黑点数，表示房屋的层数。 总平面图的一般内容：1）、 图名、比例。2)、 应用图例来表明新建区、扩建区或该建区的总体布置，表明各建筑物和构筑物的位置。在总平面图上一般应画上所采纳的主要图例及其名称。如:图中的道路、围墙等.3）、 确定新建、扩建工程的具体位置，一般根据原有房屋或道路来定位 ,并以米为单位标注出定位尺寸。注明新建房屋底层室内地面和室外整平地面的绝对标高.画上风向频率玫瑰图或指北针，来表示该地区的常年风向频率和建筑物、构筑物等的朝向。有时也可只画单独的指北针.3、建筑平面图 建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外），也就是假想用水平的剖切平面在窗台上方把整栋房屋剖开,移去上面部分后的正投影图,习惯上称它为平面图。 下图为某招待所在三层楼面的窗台上方用水平剖切平面剖开后的轴测图。可以清楚地看出它是一栋中间为走廊、两边为房间的内廊式建筑。 下图为与之对应的平面图.建筑平面图主要表示建筑物的平面形状、水平方向各部分（如：出入口、走廊、楼梯、房间、阳台等）的布置和组合关系、门窗位置、墙和柱的布置以及其它建筑构配件的位置和大小等. 一般地说，多层房屋就应画出各层平面图.但当有些楼层的平面布置相同，或仅有局部不同时,则只需画出一个共同的平面图（也称标准层平面图）。对于局部不同之处,只需另画局部平面图。某招待所的二、三层内部布置完全相同，因此可以合画为二（三）层平面图.建筑平面图的主要内容：1）、定位轴线和编号 定位轴线采纳细点划线表示，并予编号。轴线的端部画细实线圆圈(直径 8—10mm）。平面图上定位轴线的编号宜标注在下方与左側，横向编号采纳阿拉伯数字,从左向右顺序编写。竖向编号采纳大写拉丁字母自下而上顺序编写。在两个轴线之间需附加分轴线时，则编号用分数表示，分...
