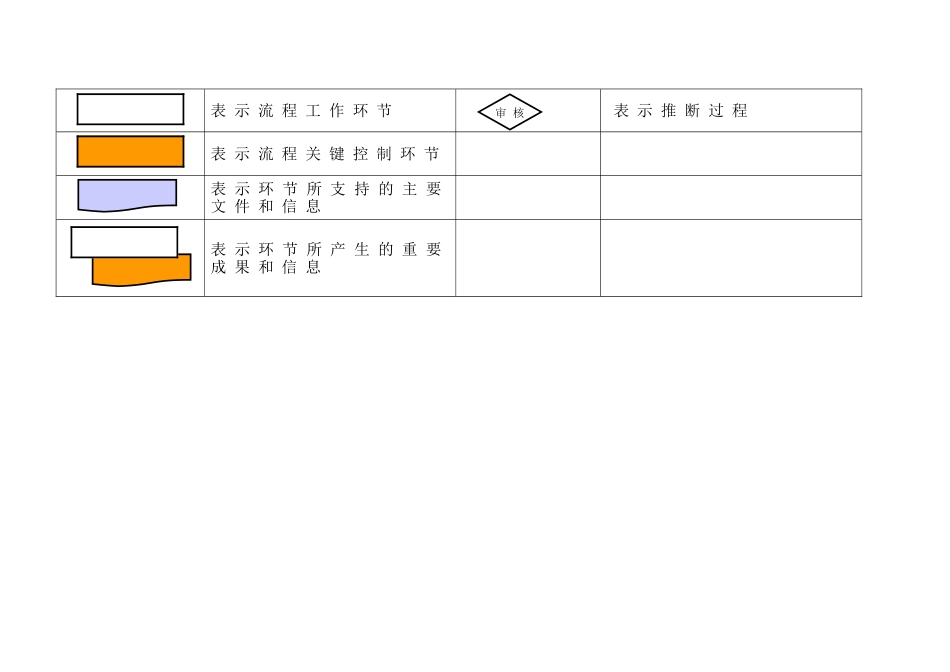

目 录0 、 流 程 图 标 准 符 号 解 释 21 、 报 建 图 设 计 流 程 3 2 、 规 划 / 消 防 总 平 面 图 设 计 流 程 5 3 、 单 体 平 立 剖 设 计 流 程 8 4 、 扩 初 设 计 流 程 11 5 、 专 业 扩 大 初 步 设 计 流 程 13 6 、 施 工 图 设 计 流 程 15 7 、 专 业 施 工 图 设 计 流 程 18 8 、 施 工 图 二 次 深 化 设 计 流 程 22 0、 流 程 图 标 准 符 号 解 释标 准 符 号解 释标 准 符 号解 释表 示 流 程 开 始表 示 流 程 结 束表 示 流 程 工 作 环 节 的 序号表 示 流 动 线 “ 不 交 叉 ”的 含 义表 示 流 程 动 作 涉 及 的 部门表 示 流 程 动 作 或 信 息 的流 动 方结束12设计公司开始表 示 流 程 工 作 环 节表 示 推 断 过 程表 示 流 程 关 键 控 制 环 节表 示 环 节 所 支 持 的 主 要文 件 和 信 息表 示 环 节 所 产 生 的 重 要成 果 和 信 息审 核1、 报 建 图 设 计 流 程1。6 报建图设计流程图1。7流程导读序号工作步骤负责部门（岗位）工作内容工作标准工作时限输出文档与信息XX 设计流程法律规范手册流程编号:FANSI20240705版本号:1.0流程名称——报建图设计流程(Ⅰ 类）编制人：审核人:1。1 适用范围适用范围本流程适用 XX 设计需要进行单体/专业报建设计的项目。1。2 流程的目标实现报建设计的“法律规范、安全、经济".保证报建设计阶段设计部门与相关业务部门之间协调的流畅性。1。3 流程的时间跨度54 个工作日 1.4 流程的负责部门（岗位)主推部门（岗位）：设计公司协助部门（岗位）:工程管理中心、开发中心，项目部(公司)1。5 流程涉及的相关制度《设计管理办法》《工程管理办法》1单体/ 专业报建设计流程设计公司按流程进行建筑、结构、水、电、暖通专业报建图设计详见专业报建图设计流程导读.30天报建图文档2是否满足相关法律规范要求XX 院推断是否满足出图要求以XX 院总工审图要点为把握重点。0推断结果信息3按XX 初审意见修改图纸设计公司按XX 初审意见修改图纸按初审意见修改图纸，并密切与审图总工联系，确保图纸能顺利通过审定。2 天修改报建图4审定、盖章设计公司 提交施工图给XX设计院专业负责人审定并盖出...
