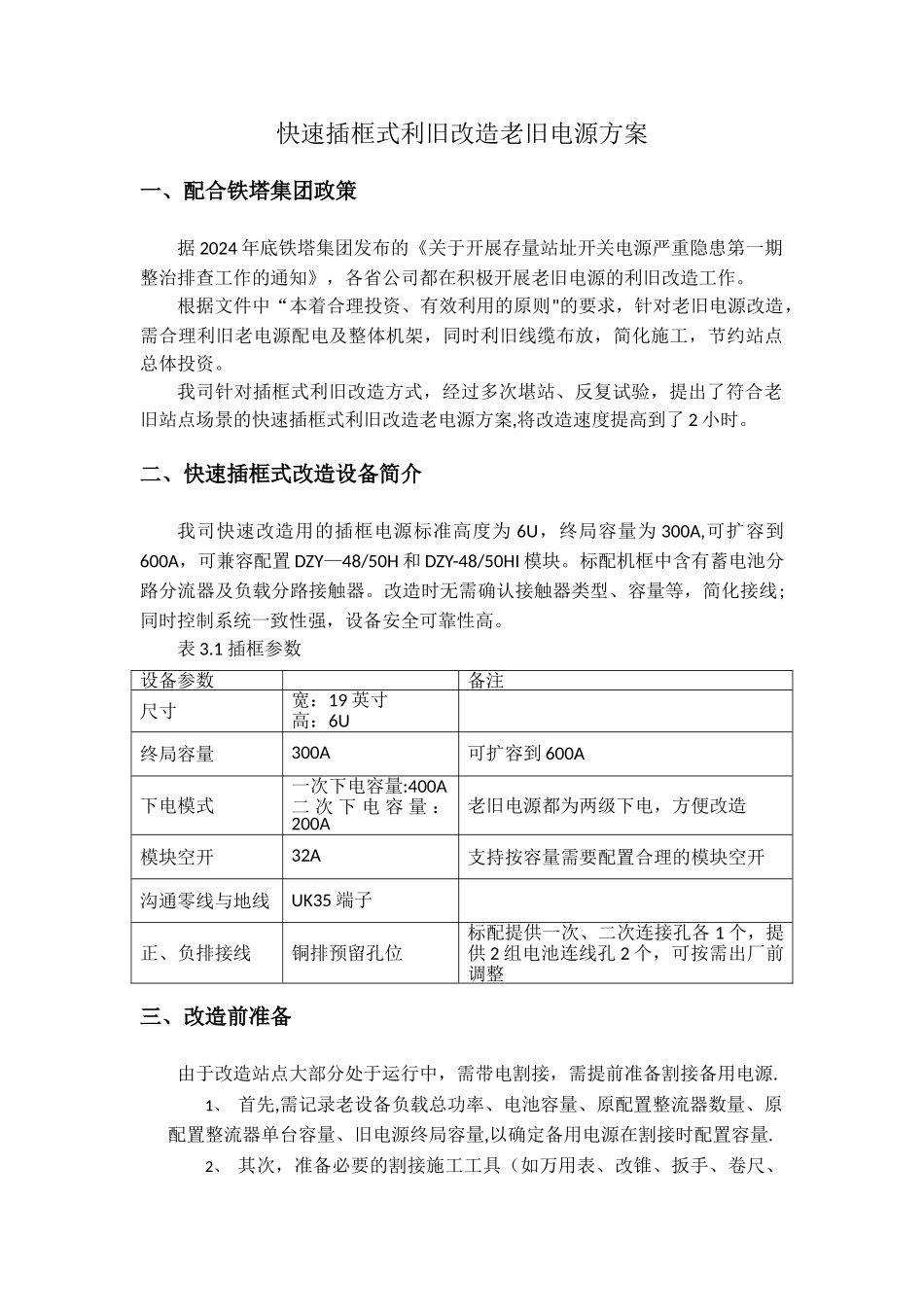

开关电源插框改造方案_第1页
1/3

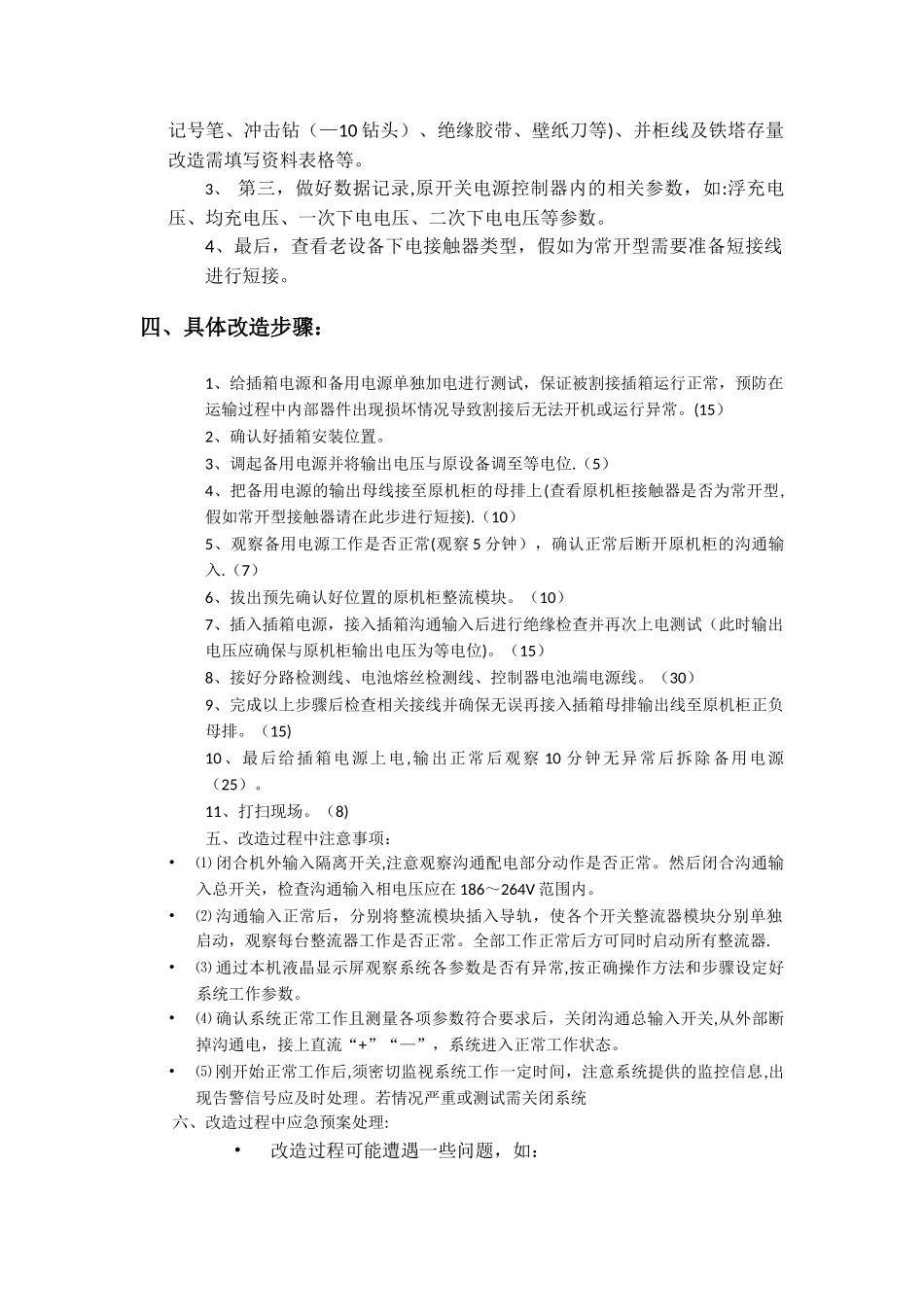

开关电源插框改造方案_第2页
2/3
开关电源插框改造方案_第3页
3/3
快速插框式利旧改造老旧电源方案一、配合铁塔集团政策据 2024 年底铁塔集团发布的《关于开展存量站址开关电源严重隐患第一期整治排查工作的通知》,各省公司都在积极开展老旧电源的利旧改造工作。根据文件中“本着合理投资、有效利用的原则"的要求,针对老旧电源改造,需合理利旧老电源配电及整体机架,同时利旧线缆布放,简化施工,节约站点总体投资。我司针对插框式利旧改造方式,经过多次堪站、反复试验,提出了符合老旧站点场景的快速插框式利旧改造老电源方案,将改造速度提高到了 2 小时。二、快速插框式改造设备简介我司快速改造用的插框电源标准高度为 6U,终局容量为 300A,可扩容到600A,可兼容配置 DZY—48/50H 和 DZY-48/50HI 模块。标配机框中含有蓄电池分路分流器及负载分路接触器。改造时无需确认接触器类型、容量等,简化接线;同时控制系统一致性强,设备安全可靠性高。表 3.1 插框参数设备参数备注尺寸宽:19 英寸高:6U终局容量300A可扩容到 600A下电模式一次下电容量:400A二 次 下 电 容 量 :200A老旧电源都为两级下电,方便改造模块空开32A支持按容量需要配置合理的模块空开沟通零线与地线UK35 端子正、负排接线铜排预留孔位标配提供一次、二次连接孔各 1 个,提供 2 组电池连线孔 2 个,可按需出厂前调整三、改造前准备由于改造站点大部分处于运行中,需带电割接,需提前准备割接备用电源.1、 首先,需记录老设备负载总功率、电池容量、原配置整流器数量、原配置整流器单台容量、旧电源终局容量,以确定备用电源在割接时配置容量.2、 其次,准备必要的割接施工工具(如万用表、改锥、扳手、卷尺、记号笔、冲击钻(—10 钻头)、绝缘胶带、壁纸刀等)、并柜线及铁塔存量改造需填写资料表格等。3、 第三,做好数据记录,原开关电源控制器内的相关参数,如:浮充电压、均充电压、一次下电电压、二次下电电压等参数。4、最后,查看老设备下电接触器类型,假如为常开型需要准备短接线进行短接。四、具体改造步骤:1、给插箱电源和备用电源单独加电进行测试,保证被割接插箱运行正常,预防在运输过程中内部器件出现损坏情况导致割接后无法开机或运行异常。(15)2、确认好插箱安装位置。3、调起备用电源并将输出电压与原设备调至等电位.(5)4、把备用电源的输出母线接至原机柜的母排上(查看原机柜接触器是否为常开型,假如常开型接触器请在此步进行短接).(10)5、观察备用电源工作是否正常(观察 5 分钟...
