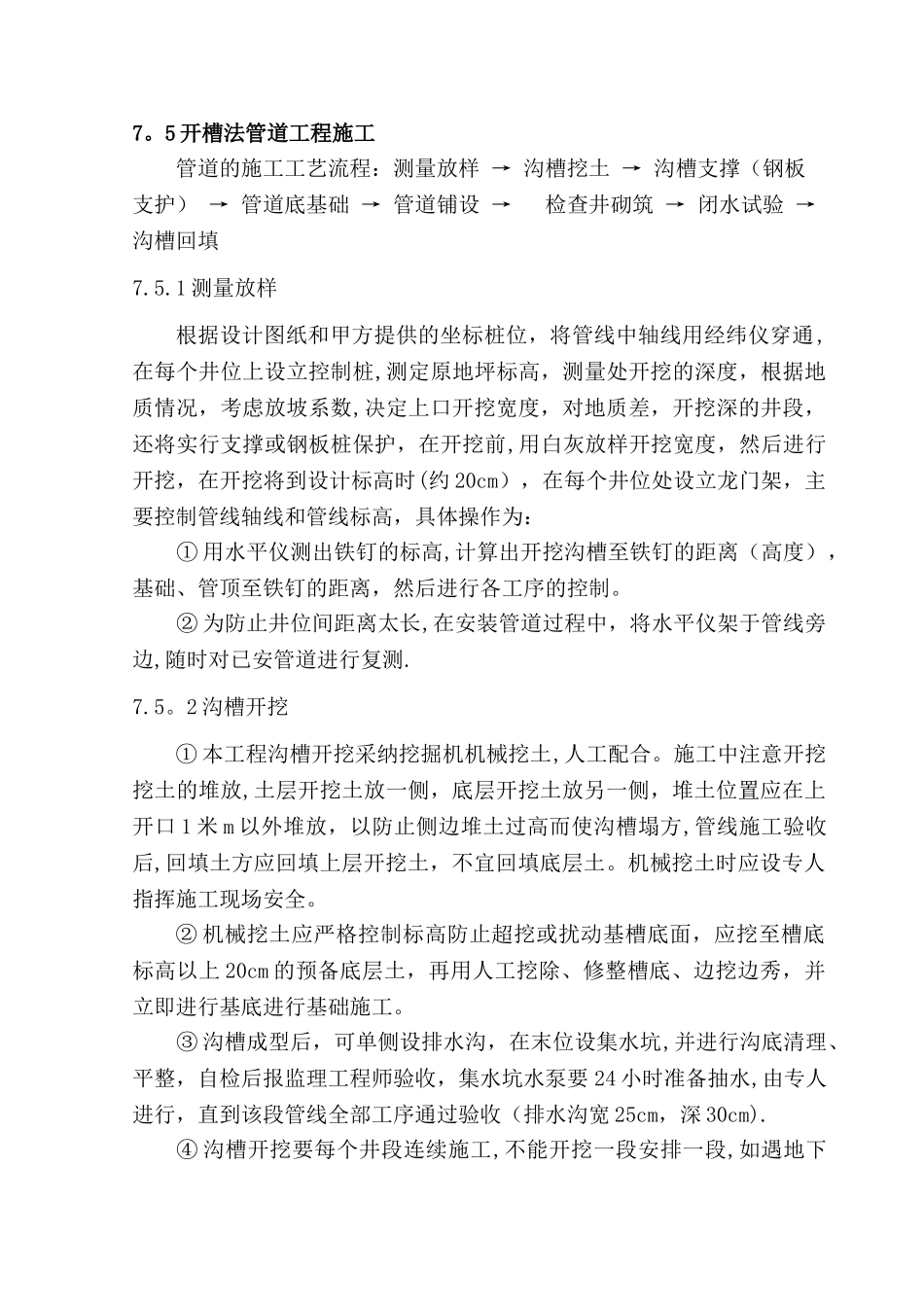

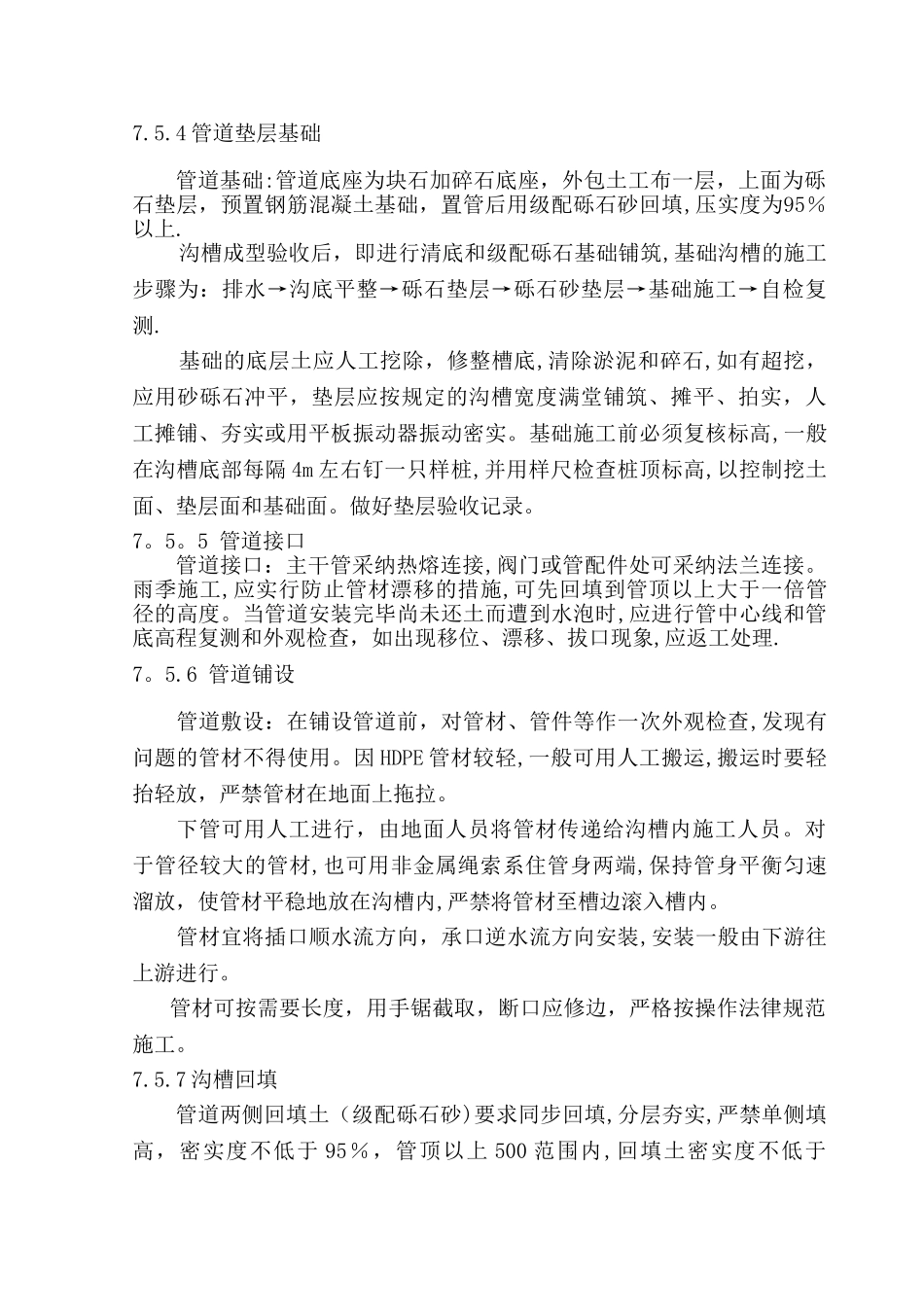

7。5 开槽法管道工程施工管道的施工工艺流程:测量放样 → 沟槽挖土 → 沟槽支撑(钢板支护) → 管道底基础 → 管道铺设 → 检查井砌筑 → 闭水试验 → 沟槽回填 7.5.1 测量放样根据设计图纸和甲方提供的坐标桩位,将管线中轴线用经纬仪穿通,在每个井位上设立控制桩,测定原地坪标高,测量处开挖的深度,根据地质情况,考虑放坡系数,决定上口开挖宽度,对地质差,开挖深的井段,还将实行支撑或钢板桩保护,在开挖前,用白灰放样开挖宽度,然后进行开挖,在开挖将到设计标高时(约 20cm),在每个井位处设立龙门架,主要控制管线轴线和管线标高,具体操作为:① 用水平仪测出铁钉的标高,计算出开挖沟槽至铁钉的距离(高度),基础、管顶至铁钉的距离,然后进行各工序的控制。② 为防止井位间距离太长,在安装管道过程中,将水平仪架于管线旁边,随时对已安管道进行复测.7.5。2 沟槽开挖① 本工程沟槽开挖采纳挖掘机机械挖土,人工配合。施工中注意开挖挖土的堆放,土层开挖土放一侧,底层开挖土放另一侧,堆土位置应在上开口 1 米 m 以外堆放,以防止侧边堆土过高而使沟槽塌方,管线施工验收后,回填土方应回填上层开挖土,不宜回填底层土。机械挖土时应设专人指挥施工现场安全。② 机械挖土应严格控制标高防止超挖或扰动基槽底面,应挖至槽底标高以上 20cm 的预备底层土,再用人工挖除、修整槽底、边挖边秀,并立即进行基底进行基础施工。③ 沟槽成型后,可单侧设排水沟,在末位设集水坑,并进行沟底清理、平整,自检后报监理工程师验收,集水坑水泵要 24 小时准备抽水,由专人进行,直到该段管线全部工序通过验收(排水沟宽 25cm,深 30cm).④ 沟槽开挖要每个井段连续施工,不能开挖一段安排一段,如遇地下水过多,可在沟旁加设集水坑。⑤ 沟槽若与原地下管线相交叉或在地上建筑物、电杆、测量标志等附近挖槽时,应实行加固措施.如遇电讯、电力等管线时,应会同有关单位协调解决.⑥ 挖出的土方应根据施工环境、交通等条件,妥善安排堆存位置,搞好土方调配,余土方应及时外运.7。5。3 沟槽钢板支撑为防止施工过程中沟槽壁坍塌,采纳钢板桩并加设支撑。支撑的形势与方法,根据土质工期、施工季节、地下水情况、槽深及开挖宽度、地面环境等因素确定。两侧挖临时排水沟,以利槽内积水汇合到水井,由潜水泵抽出槽外,保持槽底不受水浸泡。① 支撑板的安装应支撑的沟槽随挖槽支撑。雨季施工时不得空槽过夜。沟槽土方开挖及后续...
