引水隧洞洞内支护施工方案

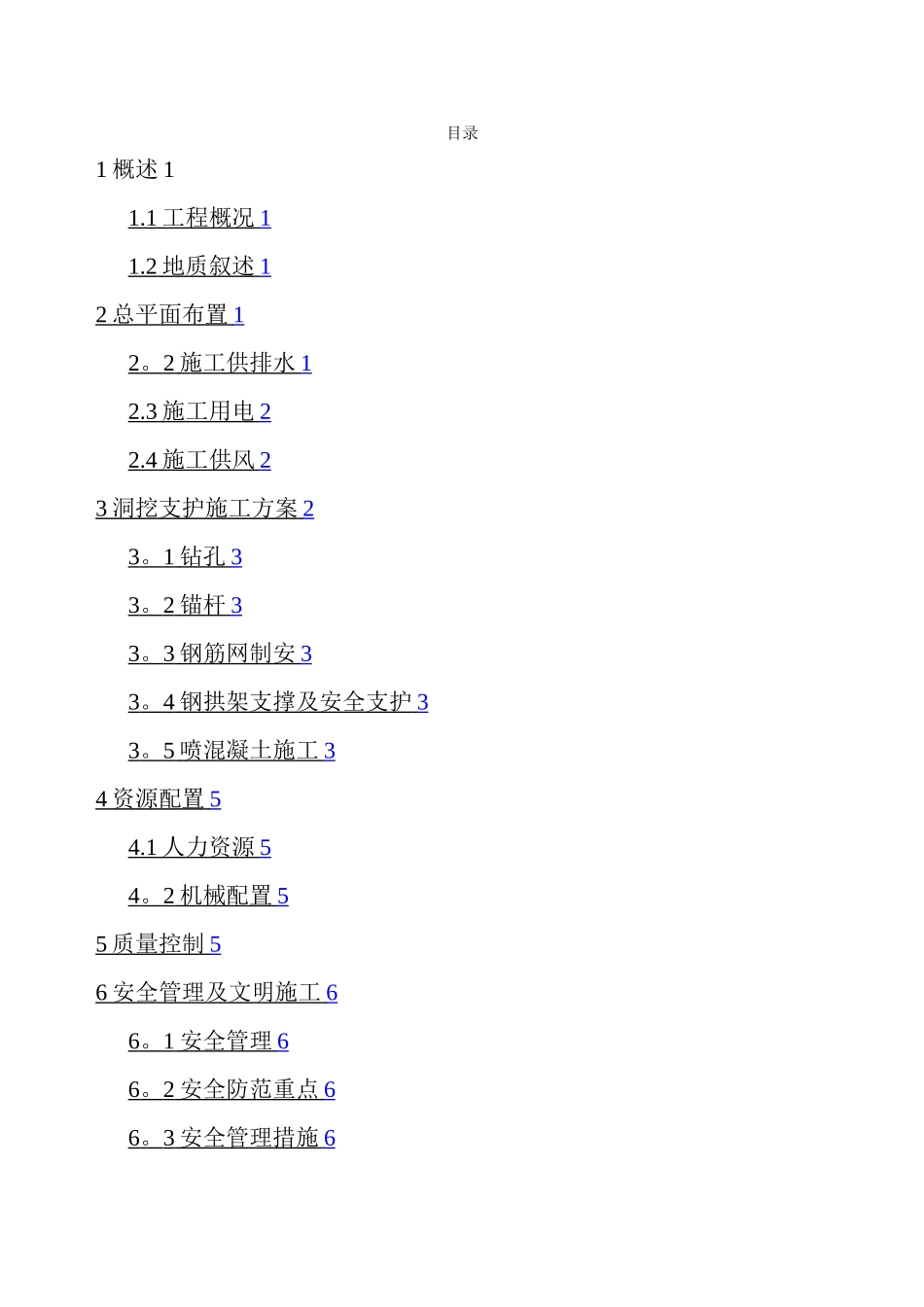

引水隧洞洞内支护施工方案_第1页
1/7

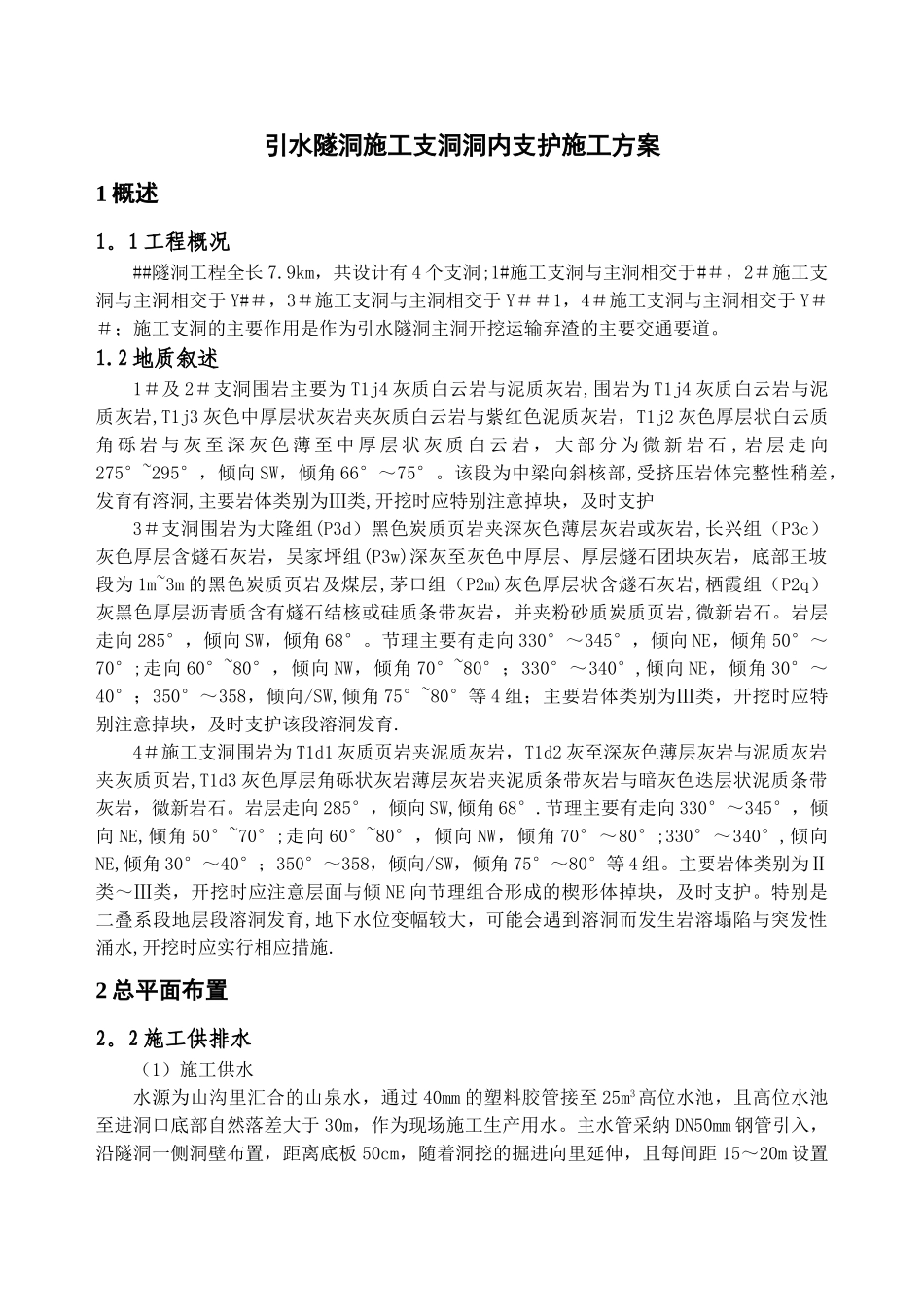

引水隧洞洞内支护施工方案_第2页
2/7

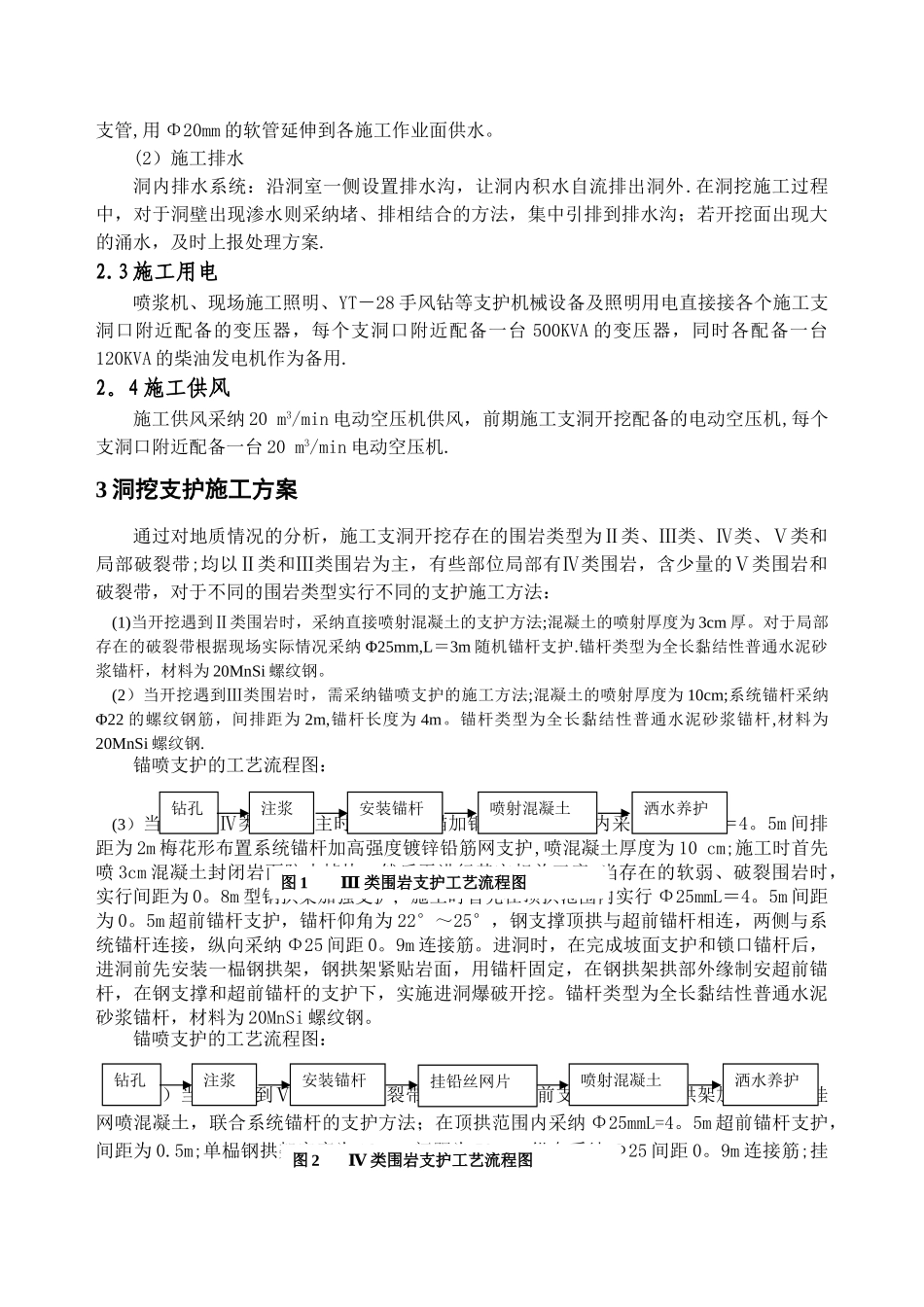

引水隧洞洞内支护施工方案_第3页
3/7
目录1 概述 11.1 工程概况 1 1.2 地质叙述 1 2 总平面布置 1 2 。 2 施工供排水 1 2.3 施工用电 2 2.4 施工供风 2 3 洞挖支护施工方案 2 3 。 1 钻孔 3 3 。 2 锚杆 3 3 。 3 钢筋网制安 3 3 。 4 钢拱架支撑及安全支护 3 3 。 5 喷混凝土施工 3 4 资源配置 5 4.1 人力资源 5 4 。 2 机械配置 5 5 质量控制 5 6 安全管理及文明施工 6 6 。 1 安全管理 6 6 。 2 安全防范重点 6 6 。 3 安全管理措施 6 引水隧洞施工支洞洞内支护施工方案1 概述1。1 工程概况##隧洞工程全长 7.9km,共设计有 4 个支洞;1#施工支洞与主洞相交于##,2#施工支洞与主洞相交于 Y##,3#施工支洞与主洞相交于 Y##1,4#施工支洞与主洞相交于 Y##;施工支洞的主要作用是作为引水隧洞主洞开挖运输弃渣的主要交通要道。1.2 地质叙述1#及 2#支洞围岩主要为 T1j4 灰质白云岩与泥质灰岩,围岩为 T1j4 灰质白云岩与泥质灰岩,T1j3 灰色中厚层状灰岩夹灰质白云岩与紫红色泥质灰岩,T1j2 灰色厚层状白云质角 砾 岩 与 灰 至 深 灰 色 薄 至 中 厚 层 状 灰 质 白 云 岩 , 大 部 分 为 微 新 岩 石 , 岩 层 走 向275°~295°,倾向 SW,倾角 66°~75°。该段为中梁向斜核部,受挤压岩体完整性稍差,发育有溶洞,主要岩体类别为Ⅲ类,开挖时应特别注意掉块,及时支护3#支洞围岩为大隆组(P3d)黑色炭质页岩夹深灰色薄层灰岩或灰岩,长兴组(P3c)灰色厚层含燧石灰岩,吴家坪组(P3w)深灰至灰色中厚层、厚层燧石团块灰岩,底部王坡段为 1m~3m 的黑色炭质页岩及煤层,茅口组(P2m)灰色厚层状含燧石灰岩,栖霞组(P2q)灰黑色厚层沥青质含有燧石结核或硅质条带灰岩,并夹粉砂质炭质页岩,微新岩石。岩层走向 285°,倾向 SW,倾角 68°。节理主要有走向 330°~345°,倾向 NE,倾角 50°~70°;走向 60°~80°,倾向 NW,倾角 70°~80°;330°~340°,倾向 NE,倾角 30°~40°;350°~358,倾向/SW,倾角 75°~80°等 4 组;主要岩体类别为Ⅲ类,开挖时应特别注意掉块,及时支护该段溶洞发育.4#施工支洞围岩为 T1d1 灰质页岩夹泥质灰岩,T1d2 灰至深灰色薄层灰岩与泥质灰岩夹灰质页岩,T1d3 灰色厚层角砾状灰岩薄层灰岩夹泥质条带灰岩与暗灰色迭层状泥质条带灰岩,微新岩石。岩层走向 285°,倾向 SW,倾角 68°.节理主...
