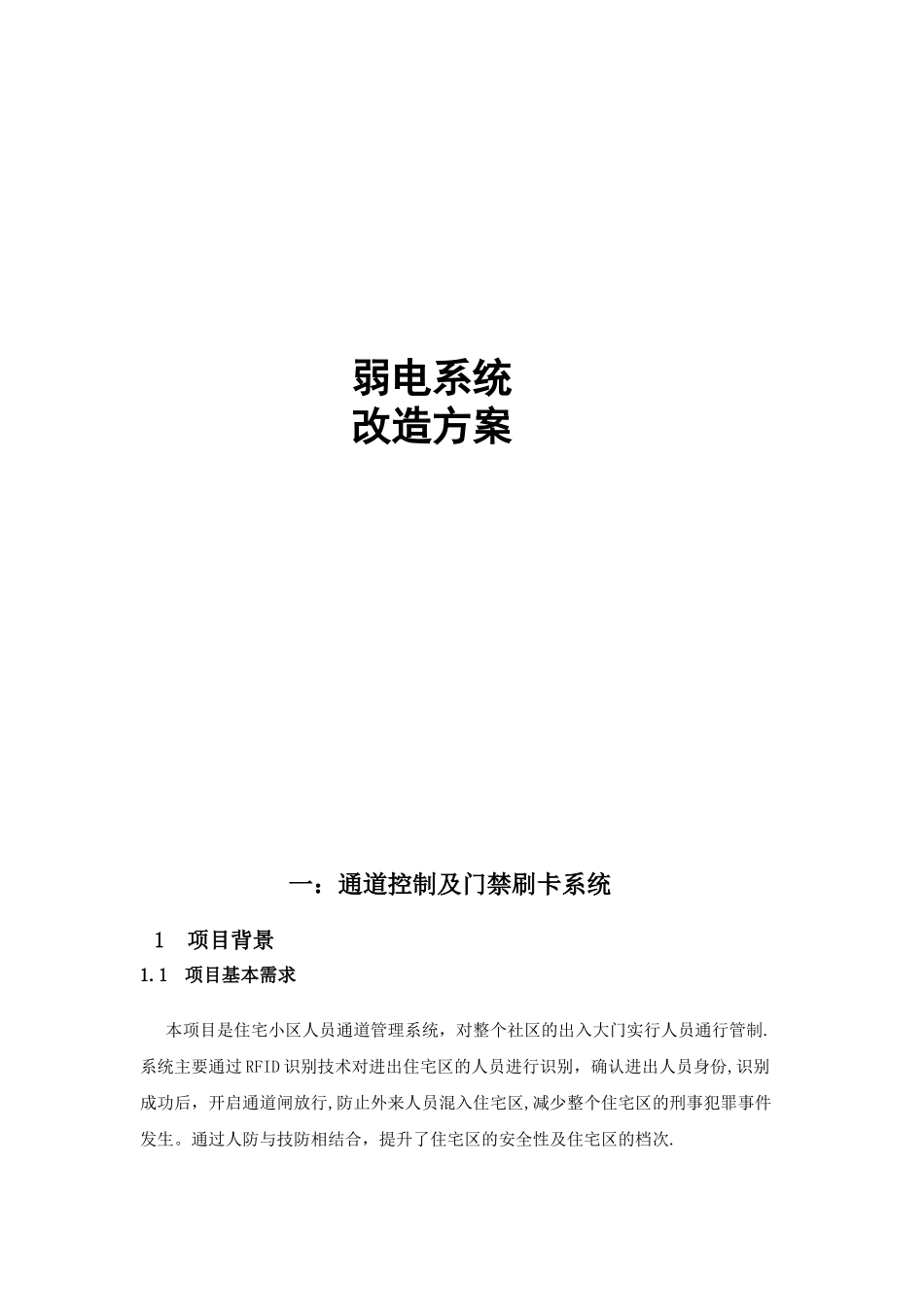

弱电改造方案书

弱电系统 改造方案 一：通道控制及门禁刷卡系统 1项目背景1.1项目基本需求本项目是住宅小区人员通道管理系统，对整个社区的出入大门实行人员通行管制.系统主要通过 RFID 识别技术对进出住宅区的人员进行识别，确认进出人员身份,识别成功后，开启通道闸放行,防止外来人员混入住宅区,减少整个住宅区的刑事犯罪事件发生。通过人防与技防相结合，提升了住宅区的安全性及住宅区的档次.1.2项目技术要求人员通道系统要求：1、安装位置及数量:1人行正大门安装一套人行进出通道控制设备（一进一出,采纳室外型翼闸)；采纳进出刷卡模式。增加一道不锈钢消防门及相应的不锈钢围栏。2车行入口安装一套非机动车行进出通道控制设备(进出共用通道,采纳一台栅栏式道闸，实现刷卡开闸,车出后自动降闸方式)。安装一套人行进出通道控制设备（进出共用通道，采纳室外型翼闸)；采纳进出刷卡模式。根据实际安装需求以及行车安全扩宽非机动车行车道路；3车行入口安装一套非机动车行进出通道控制设备（进出共用通道,采纳一台栅栏式道闸,实现刷卡开闸，车出后自动降闸方式）。安装一套人行进出通道控制设备（进出共用通道，采纳室外型翼闸）;采纳进出刷卡模式。根据实际安装需求以及行车安全扩宽非机动车行车道路；4地下停车场单元入口增加 7 道不锈钢单元门以及门禁刷卡设备。5一层对讲门口机内配置嵌入式的门禁刷卡设备。2、拒绝外来人员随意进入住宅区3、联机、脱机都可正常识别2人员通道管理系统2.1 主要设备介绍2.1.1栅栏式道闸2.1.1.1功能特点:1）机箱结实耐用、防水，可适用户外环境下适用。2）采纳无触点控制技术,极大的提高了闸机的使用寿命和可靠性。3)多重控制方式，可供用户选择，既可用外接三联按钮实行对道闸升、降、停的手动控制,也可选用遥控装置,对道闸的运行进行远距离控制。4）采纳多余度保护措施(时间保护、电机热保护等），使闸机运行的安全性和可靠性得到极大的提高。5）除通用接口外，本系统额外增加一保护接口，可外接压力电波、红外线等其他保护性设备，从而可使系统具有防砸人等功能。6）与选配的车辆检测器配合使用，可使其具有‘车过自动落杆’、和‘落杆有车自动抬杆’等功能,从而使闸机具有自动关闸和完善的防砸车功能.7）简化闸机的运行时间设置，避开同类产品调整保护时间的复杂性。8）具有开优先功能，从而可有效的提高车辆通过通道效率。10）系统对外采纳标准的电气接口，可方便的与用户选配的其它系统相挂接。2.1.1.2技术参数1.工...
