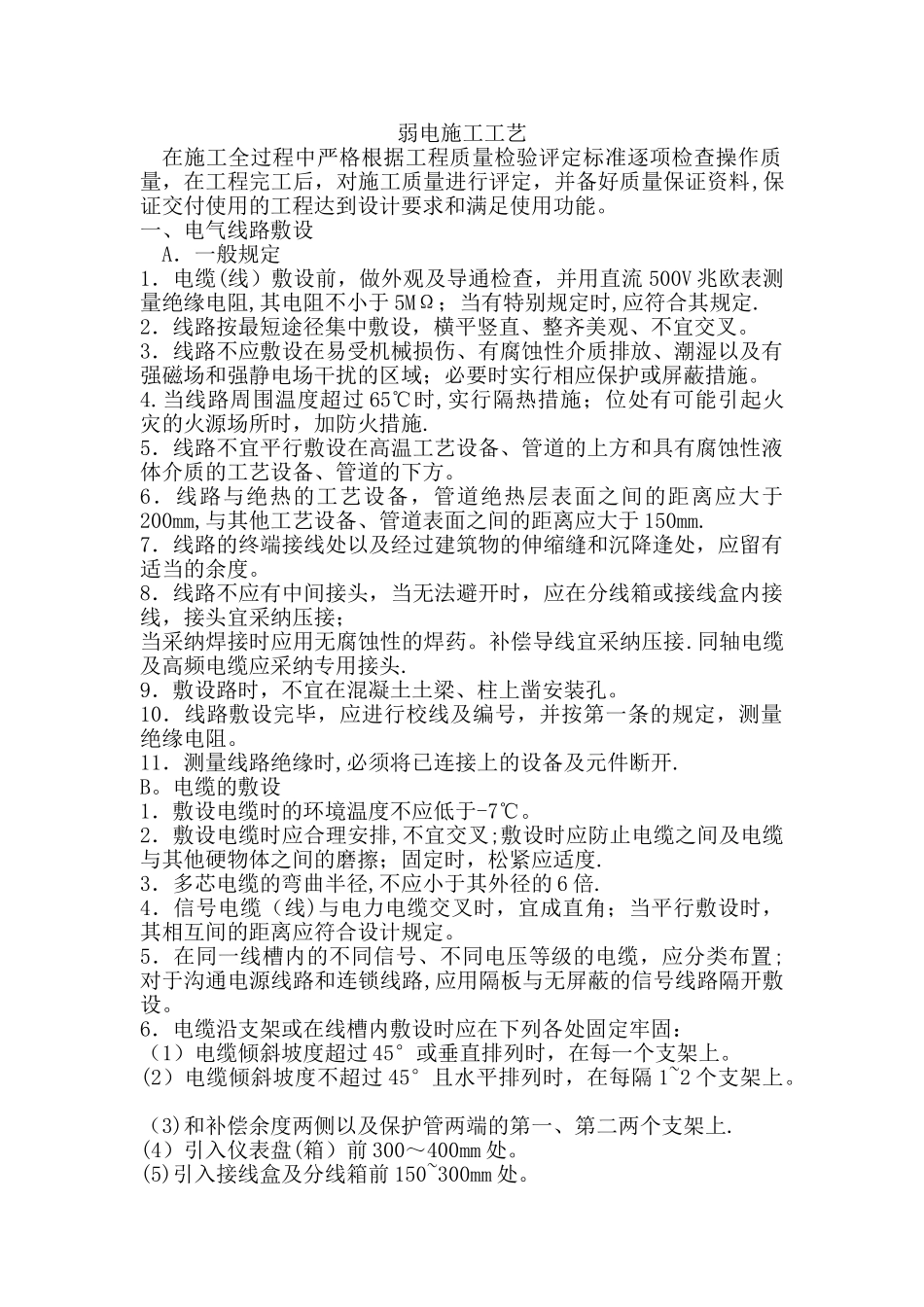

弱电施工工艺 在施工全过程中严格根据工程质量检验评定标准逐项检查操作质量，在工程完工后，对施工质量进行评定，并备好质量保证资料,保证交付使用的工程达到设计要求和满足使用功能。一、电气线路敷设 A．一般规定1．电缆(线）敷设前，做外观及导通检查，并用直流 500V 兆欧表测量绝缘电阻,其电阻不小于 5MΩ；当有特别规定时,应符合其规定.2．线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时实行相应保护或屏蔽措施。4.当线路周围温度超过 65℃时,实行隔热措施；位处有可能引起火灾的火源场所时，加防火措施.5．线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。6．线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm,与其他工艺设备、管道表面之间的距离应大于 150mm.7．线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。 8．线路不应有中间接头，当无法避开时，应在分线箱或接线盒内接线，接头宜采纳压接；当采纳焊接时应用无腐蚀性的焊药。补偿导线宜采纳压接.同轴电缆及高频电缆应采纳专用接头. 9．敷设路时，不宜在混凝土土梁、柱上凿安装孔。 10．线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。 11．测量线路绝缘时,必须将已连接上的设备及元件断开.B。电缆的敷设 1．敷设电缆时的环境温度不应低于-7℃。 2．敷设电缆时应合理安排,不宜交叉;敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时，松紧应适度.3．多芯电缆的弯曲半径,不应小于其外径的 6 倍. 4．信号电缆（线)与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置;对于沟通电源线路和连锁线路,应用隔板与无屏蔽的信号线路隔开敷设。6．电缆沿支架或在线槽内敷设时应在下列各处固定牢固：（1）电缆倾斜坡度超过 45°或垂直排列时，在每一个支架上。 (2）电缆倾斜坡度不超过 45°且水平排列时，在每隔 1~2 个支架上。 （3)和补偿余度两侧以及保护管两端的第一、第二两个支架上.(4）引入仪表盘(箱）前 300～400mm 处。 (5)引入接线盒及分线箱前 150~300mm 处。 7．线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列：仪表信号线路；安全连锁线路...
