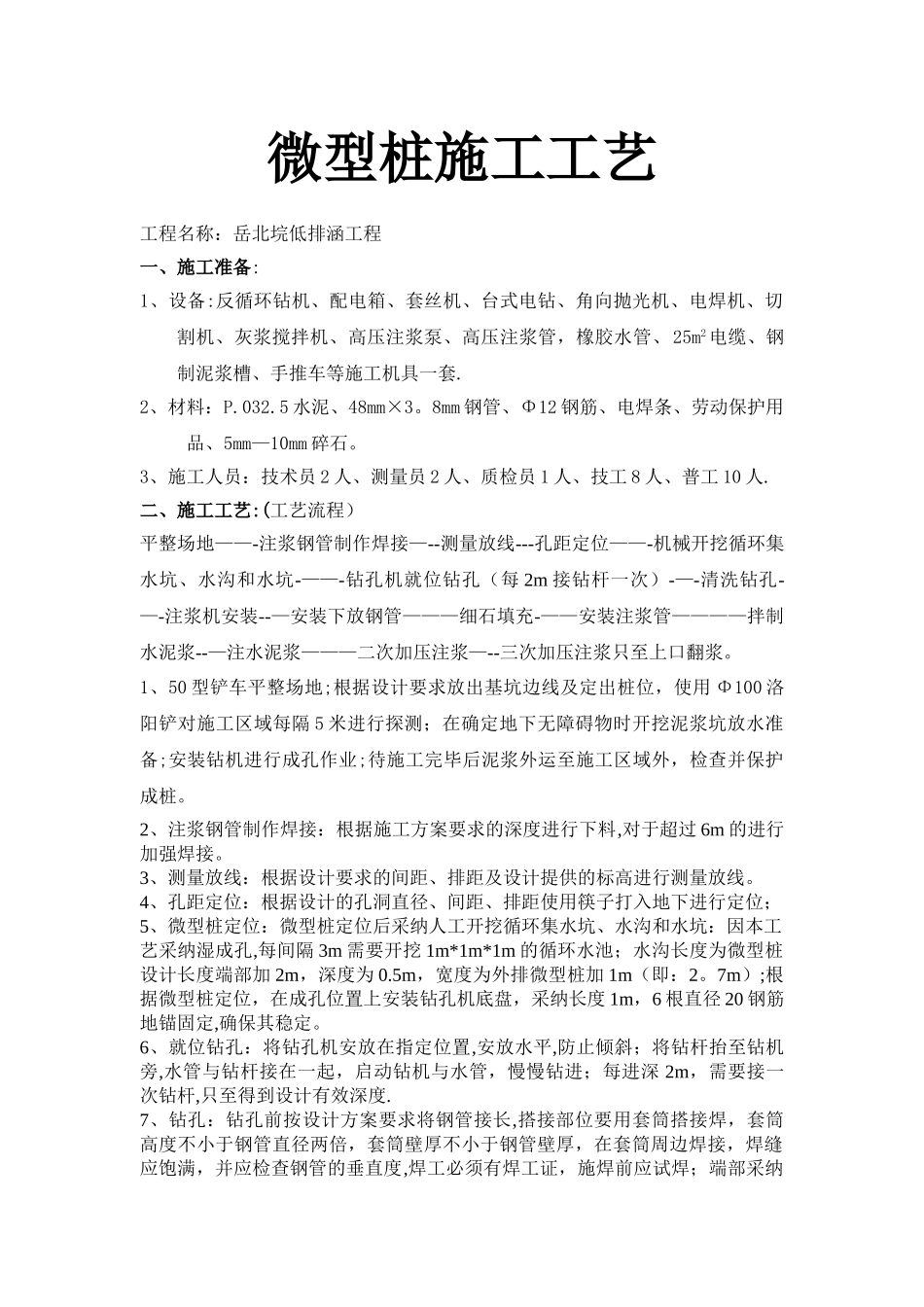

微型钢管桩施工工艺

微型桩施工工艺工程名称：岳北垸低排涵工程 一、施工准备:1、设备:反循环钻机、配电箱、套丝机、台式电钻、角向抛光机、电焊机、切割机、灰浆搅拌机、高压注浆泵、高压注浆管，橡胶水管、25m2电缆、钢制泥浆槽、手推车等施工机具一套.2、材料：P.032.5 水泥、48mm×3。8mm 钢管、Φ12 钢筋、电焊条、劳动保护用品、5mm—10mm 碎石。3、施工人员：技术员 2 人、测量员 2 人、质检员 1 人、技工 8 人、普工 10 人.二、施工工艺:(工艺流程）平整场地——-注浆钢管制作焊接—--测量放线---孔距定位——-机械开挖循环集水坑、水沟和水坑-——-钻孔机就位钻孔（每 2m 接钻杆一次）-—-清洗钻孔-—-注浆机安装--—安装下放钢管———细石填充-——安装注浆管————拌制水泥浆--—注水泥浆———二次加压注浆—--三次加压注浆只至上口翻浆。1、50 型铲车平整场地;根据设计要求放出基坑边线及定出桩位，使用 Φ100 洛阳铲对施工区域每隔 5 米进行探测；在确定地下无障碍物时开挖泥浆坑放水准备;安装钻机进行成孔作业;待施工完毕后泥浆外运至施工区域外，检查并保护成桩。2、注浆钢管制作焊接：根据施工方案要求的深度进行下料,对于超过 6m 的进行加强焊接。3、测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。4、孔距定位：根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位；5、微型桩定位：微型桩定位后采纳人工开挖循环集水坑、水沟和水坑：因本工艺采纳湿成孔,每间隔 3m 需要开挖 1m*1m*1m 的循环水池；水沟长度为微型桩设计长度端部加 2m，深度为 0.5m，宽度为外排微型桩加 1m（即：2。7m）;根据微型桩定位，在成孔位置上安装钻孔机底盘，采纳长度 1m，6 根直径 20 钢筋地锚固定,确保其稳定。6、就位钻孔：将钻孔机安放在指定位置,安放水平,防止倾斜；将钻杆抬至钻机旁,水管与钻杆接在一起，启动钻机与水管，慢慢钻进；每进深 2m，需要接一次钻杆,只至得到设计有效深度.7、钻孔：钻孔前按设计方案要求将钢管接长,搭接部位要用套筒搭接焊，套筒高度不小于钢管直径两倍，套筒壁厚不小于钢管壁厚，在套筒周边焊接，焊缝应饱满，并应检查钢管的垂直度,焊工必须有焊工证，施焊前应试焊；端部采纳6mm 钢板封闭,并在下部 4～6 米上钻出浆口,直径 10mm，间距 300mm，出浆孔呈梅花型交错布置；采纳胶带封口，得到一定压力后自动开封。8、清孔：在注水泥浆前，要对桩孔进行清孔，使孔内泥浆...
