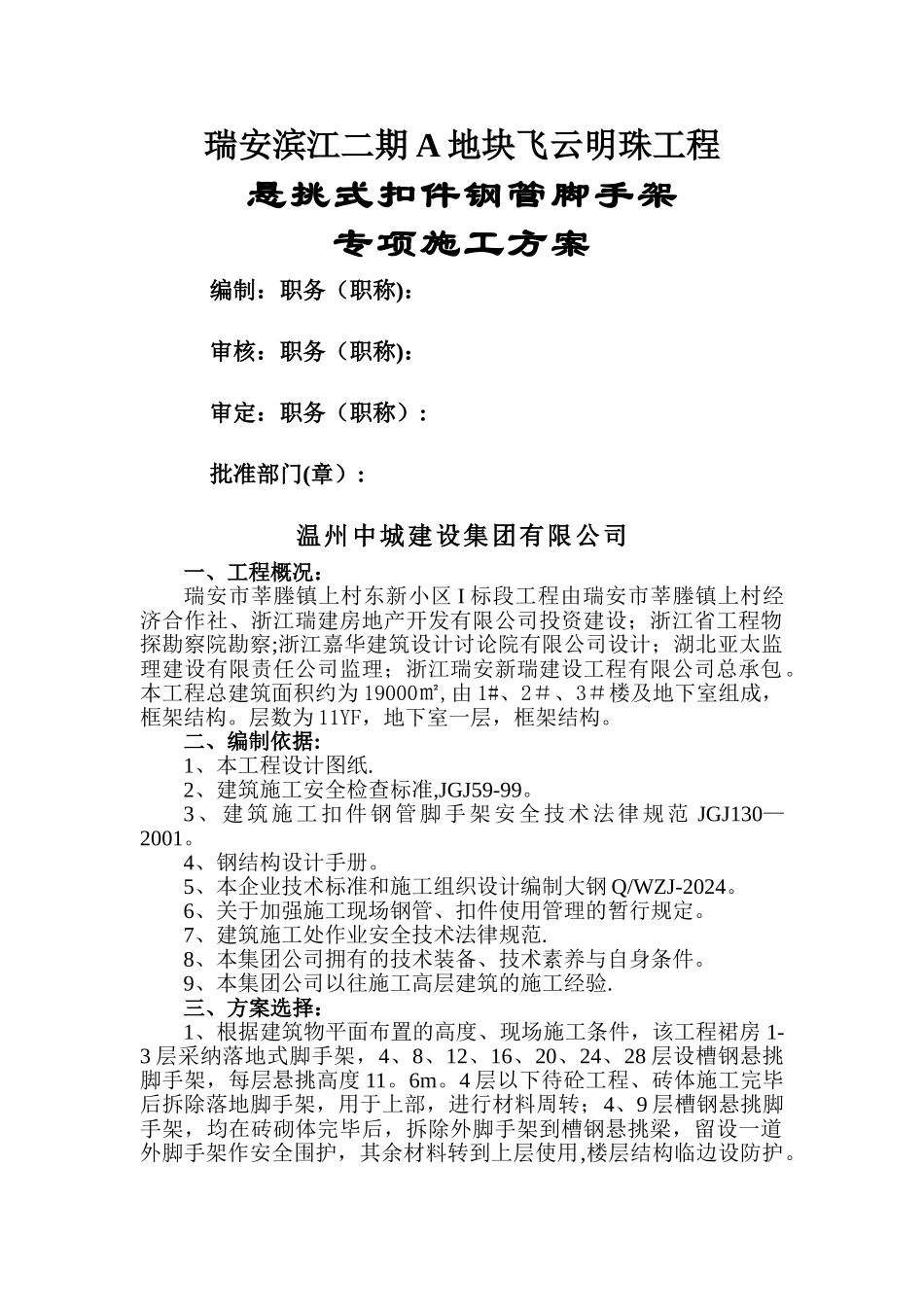

瑞安滨江二期 A 地块飞云明珠工程悬挑式扣件钢管脚手架专项施工方案编制:职务(职称):审核:职务(职称):审定:职务(职称):批准部门(章):温州中城建设集团有限公司一、工程概况:瑞安市莘塍镇上村东新小区 I 标段工程由瑞安市莘塍镇上村经济合作社、浙江瑞建房地产开发有限公司投资建设;浙江省工程物探勘察院勘察;浙江嘉华建筑设计讨论院有限公司设计;湖北亚太监理建设有限责任公司监理;浙江瑞安新瑞建设工程有限公司总承包。本工程总建筑面积约为 19000㎡,由 1#、2#、3#楼及地下室组成,框架结构。层数为 11YF,地下室一层,框架结构。二、编制依据:1、本工程设计图纸.2、建筑施工安全检查标准,JGJ59-99。3、建筑施工扣件钢管脚手架安全技术法律规范 JGJ130—2001。4、钢结构设计手册。5、本企业技术标准和施工组织设计编制大钢 Q/WZJ-2024。6、关于加强施工现场钢管、扣件使用管理的暂行规定。7、建筑施工处作业安全技术法律规范.8、本集团公司拥有的技术装备、技术素养与自身条件。9、本集团公司以往施工高层建筑的施工经验.三、方案选择:1、根据建筑物平面布置的高度、现场施工条件,该工程裙房 1-3 层采纳落地式脚手架,4、8、12、16、20、24、28 层设槽钢悬挑脚手架,每层悬挑高度 11。6m。4 层以下待砼工程、砖体施工完毕后拆除落地脚手架,用于上部,进行材料周转;4、9 层槽钢悬挑脚手架,均在砖砌体完毕后,拆除外脚手架到槽钢悬挑梁,留设一道外脚手架作安全围护,其余材料转到上层使用,楼层结构临边设防护。主体结构验收后外装饰抹灰完毕,上层脚手架拆除,再次搭设二次脚手架。2、根据建筑物立面特征的要求,对楼层阳台圆弧处和屋面圆弧处外挑需作特别局部处理。四、脚手架搭拆要求:1、落地式外脚手架两部分:第一部分是搭设在地下室外壁及冠梁上。实行回填土夯实、摆片石、100 厚 C10 砼找平,外侧做 200 宽100 深排水沟。由于地下室部分基坑未回填,应另设支架桥,分节卸荷特别处理.第二部分搭设在地下室盖板上,根据设计,本地下室盖板荷载大于 15KN/mm2,经计算落地脚手架未超过 15KN,因此,该部分基础不另处理。2、架体构造及有关参数落地脚手架和悬挑脚手架,由双排 ø48 钢管、外脚手架立杆、大横杆、小横杆、剪力撑、竹串片脚手板、绿色密日安全网构成。立杆纵向间距≤1。5m,离墙 0.2m,横向间距 1。05m,步距1.8m,大横杆布置四根,每层满铺脚手片,脚手片用 18#铅丝四点扎牢;扫地杆...
