悬臂式挡土墙首件工程作业指导书

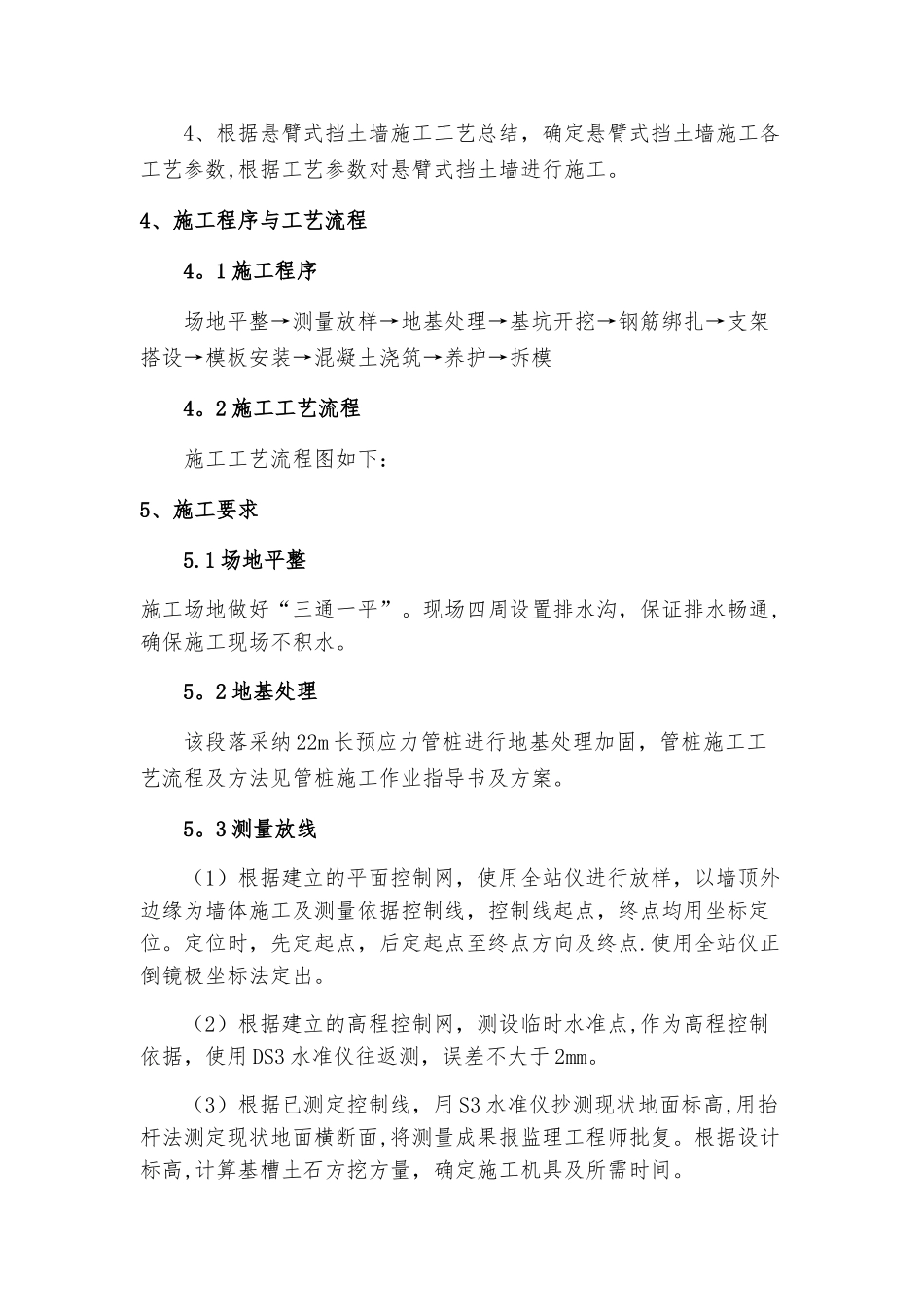

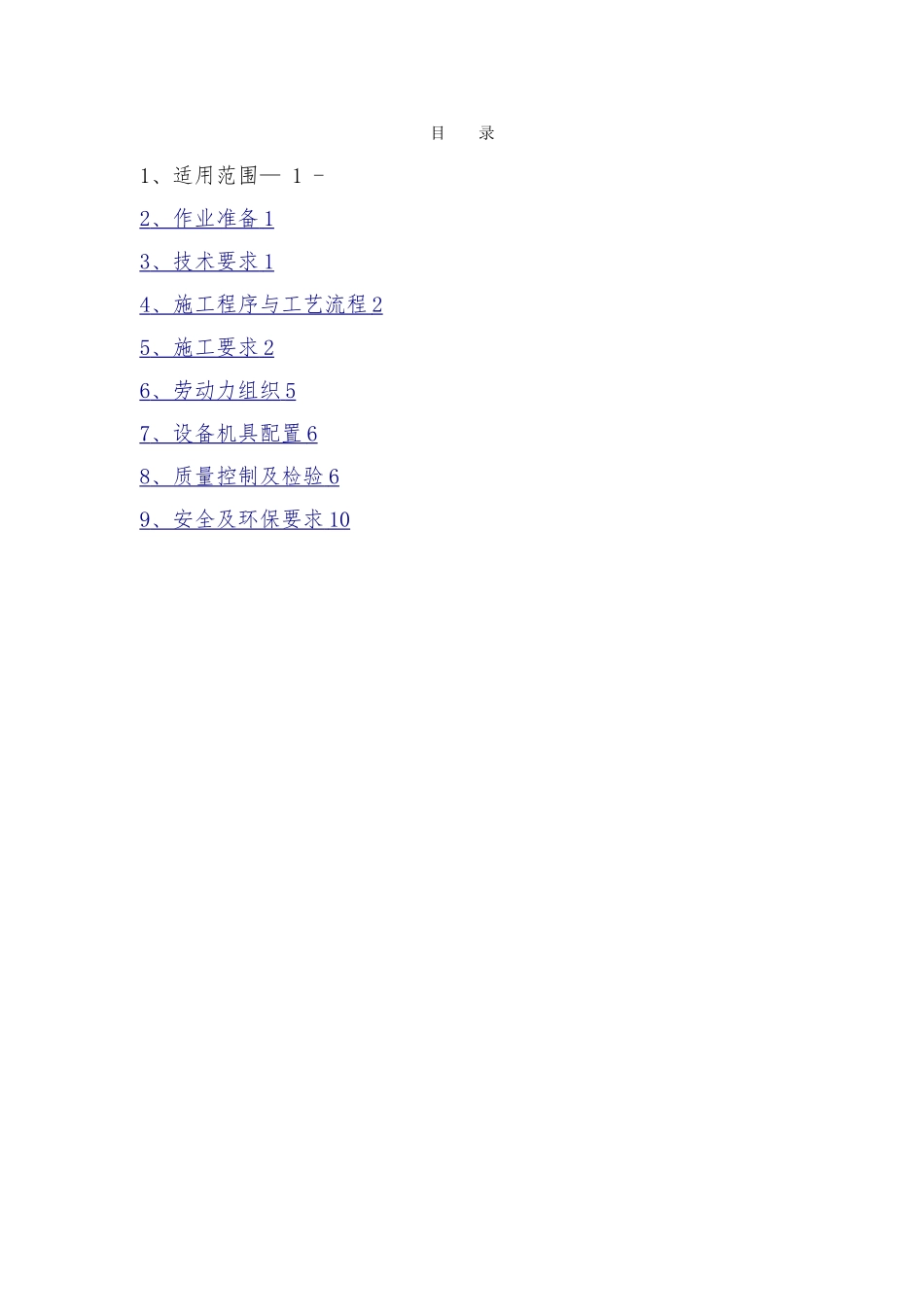

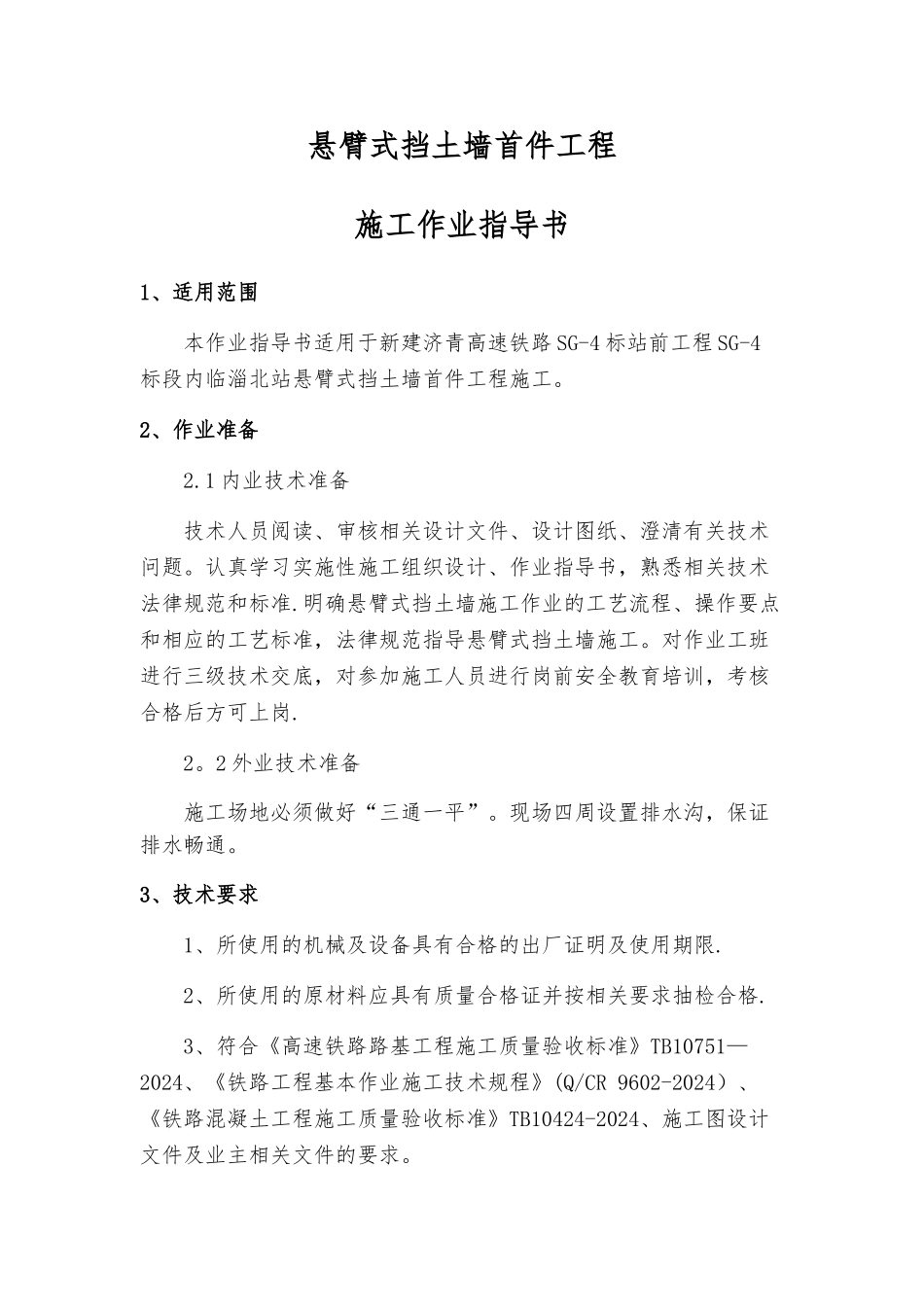

目 录1、适用范围— 1 -2 、作业准备 1 3 、技术要求 1 4 、施工程序与工艺流程 2 5 、施工要求 2 6 、劳动力组织 5 7 、设备机具配置 6 8 、质量控制及检验 6 9 、安全及环保要求 10 悬臂式挡土墙首件工程施工作业指导书1、适用范围本作业指导书适用于新建济青高速铁路 SG-4 标站前工程 SG-4标段内临淄北站悬臂式挡土墙首件工程施工。2、作业准备2.1 内业技术准备技术人员阅读、审核相关设计文件、设计图纸、澄清有关技术问题。认真学习实施性施工组织设计、作业指导书，熟悉相关技术法律规范和标准.明确悬臂式挡土墙施工作业的工艺流程、操作要点和相应的工艺标准，法律规范指导悬臂式挡土墙施工。对作业工班进行三级技术交底，对参加施工人员进行岗前安全教育培训，考核合格后方可上岗.2。2 外业技术准备施工场地必须做好“三通一平”。现场四周设置排水沟，保证排水畅通。3、技术要求1、所使用的机械及设备具有合格的出厂证明及使用期限.2、所使用的原材料应具有质量合格证并按相关要求抽检合格.3、符合《高速铁路路基工程施工质量验收标准》TB10751—2024、《铁路工程基本作业施工技术规程》(Q/CR 9602-2024）、《铁路混凝土工程施工质量验收标准》TB10424-2024、施工图设计文件及业主相关文件的要求。4、根据悬臂式挡土墙施工工艺总结，确定悬臂式挡土墙施工各工艺参数,根据工艺参数对悬臂式挡土墙进行施工。4、施工程序与工艺流程4。1 施工程序场地平整→测量放样→地基处理→基坑开挖→钢筋绑扎→支架搭设→模板安装→混凝土浇筑→养护→拆模4。2 施工工艺流程施工工艺流程图如下：5、施工要求5.1 场地平整施工场地做好“三通一平”。现场四周设置排水沟，保证排水畅通,确保施工现场不积水。5。2 地基处理该段落采纳 22m 长预应力管桩进行地基处理加固，管桩施工工艺流程及方法见管桩施工作业指导书及方案。5。3 测量放线（1）根据建立的平面控制网，使用全站仪进行放样，以墙顶外边缘为墙体施工及测量依据控制线，控制线起点，终点均用坐标定位。定位时，先定起点，后定起点至终点方向及终点.使用全站仪正倒镜极坐标法定出。（2）根据建立的高程控制网，测设临时水准点,作为高程控制依据，使用 DS3 水准仪往返测，误差不大于 2mm。（3）根据已测定控制线，用 S3 水准仪抄测现状地面标高,用抬杆法测定现状地面横断面,将测量成果报监理工程师批复。根据设计标高,计算基槽土石方挖方量，确定施...
