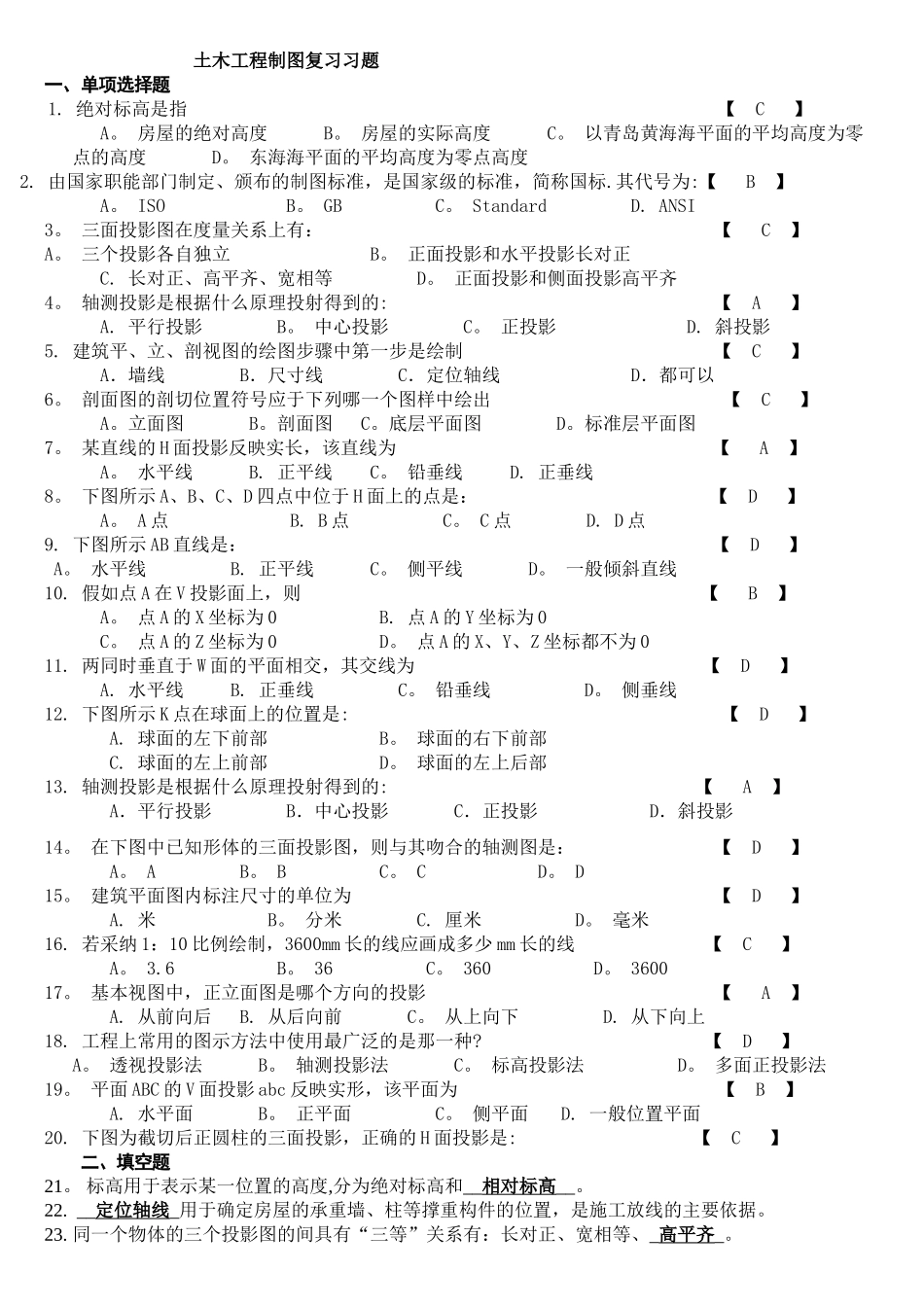

土木工程制图复习习题一、单项选择题 1. 绝对标高是指 【 C 】 A。 房屋的绝对高度 B。 房屋的实际高度 C。 以青岛黄海海平面的平均高度为零点的高度 D。 东海海平面的平均高度为零点高度2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标.其代号为:【 B 】 A。 ISO B。 GB C。 Standard D. ANSI3。 三面投影图在度量关系上有： 【 C 】A。 三个投影各自独立 B。 正面投影和水平投影长对正 C. 长对正、高平齐、宽相等 D。 正面投影和侧面投影高平齐4。 轴测投影是根据什么原理投射得到的: 【 A 】 A. 平行投影 B。 中心投影 C。 正投影 D. 斜投影5. 建筑平、立、剖视图的绘图步骤中第一步是绘制 【 C 】 A．墙线 B．尺寸线 C．定位轴线 D．都可以6。 剖面图的剖切位置符号应于下列哪一个图样中绘出 【 C 】 A。立面图 B。剖面图 C。底层平面图 D。标准层平面图7。 某直线的 H 面投影反映实长，该直线为 【 A 】 A。 水平线 B. 正平线 C。 铅垂线 D. 正垂线8。 下图所示 A、B、C、D 四点中位于 H 面上的点是： 【 D 】 A。 A 点 B. B 点 C。 C 点 D. D 点9. 下图所示 AB 直线是： 【 D 】 A。 水平线 B. 正平线 C。 侧平线 D。 一般倾斜直线10. 假如点 A 在 V 投影面上，则 【 B 】 A。 点 A 的 X 坐标为 0 B. 点 A 的 Y 坐标为 0 C。 点 A 的 Z 坐标为 0 D。 点 A 的 X、Y、Z 坐标都不为 011. 两同时垂直于 W 面的平面相交，其交线为 【 D 】 A. 水平线 B. 正垂线 C。 铅垂线 D。 侧垂线12. 下图所示 K 点在球面上的位置是: 【 D 】 A. 球面的左下前部 B。 球面的右下前部 C. 球面的左上前部 D。 球面的左上后部13. 轴测投影是根据什么原理投射得到的: 【 A 】 A．平行投影 B．中心投影 C．正投影 D．斜投影 14。 在下图中已知形体的三面投影图，则与其吻合的轴测图是： 【 D 】 A。 A B。 B C。 C D。 D15。 建筑平面图内标注尺寸的单位为 【 D 】 A. 米 B。 分米 C. 厘米 D。 毫米16. 若采纳 1：10 比例绘制，3600mm 长的线应画成多少 mm 长的线 【 C 】 A。 3.6 B。 36 C。 360 D。 360017。 基本视图中，正立面图是哪个方向的投影 【 A 】 A. 从前向后 B. 从后向前 C。 从上...
