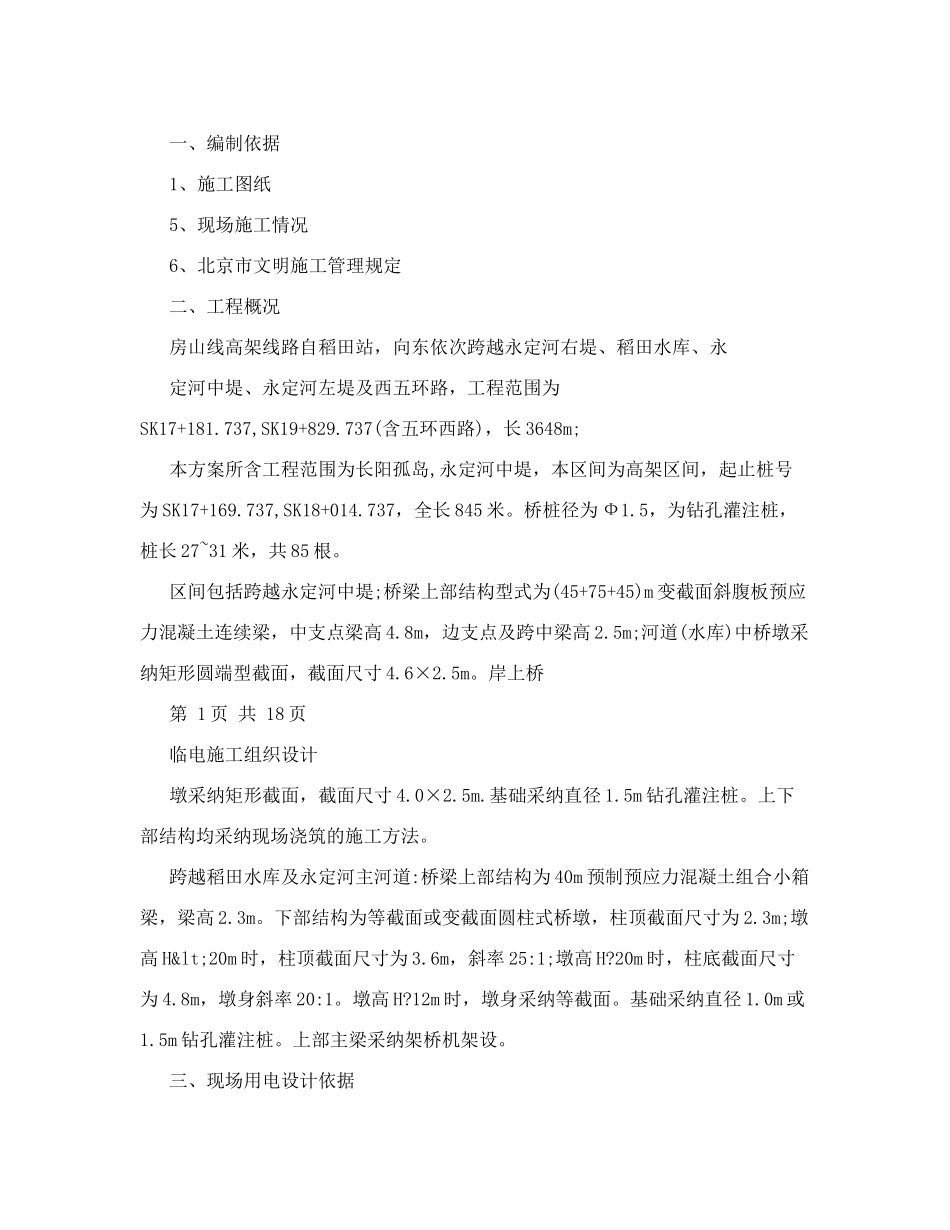

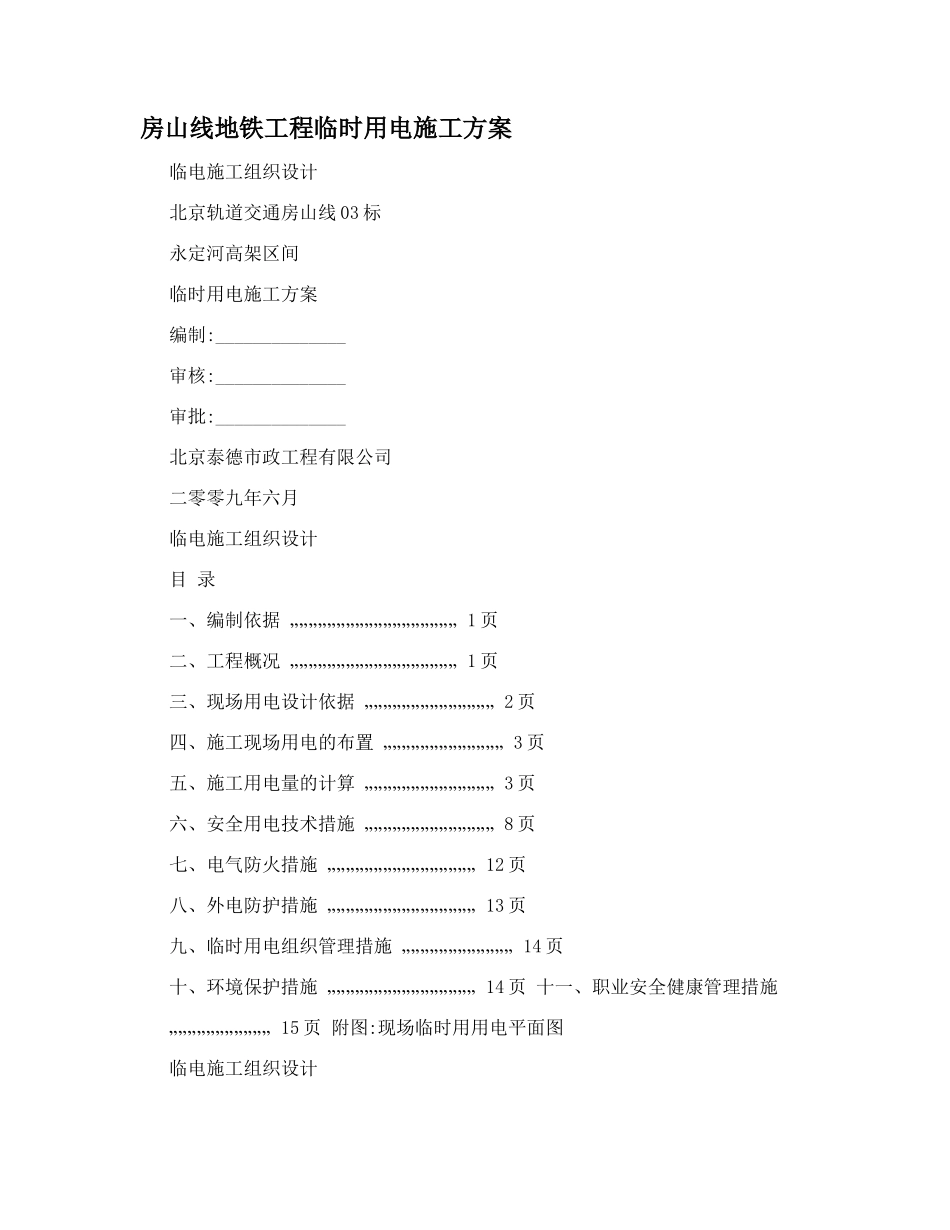

房山线地铁工程临时用电施工方案临电施工组织设计 北京轨道交通房山线 03 标 永定河高架区间 临时用电施工方案 编制:______________ 审核:______________ 审批:______________ 北京泰德市政工程有限公司 二零零九年六月 临电施工组织设计 目 录 一、编制依据 „„„„„„„„„„„„„„„„„„ 1 页 二、工程概况 „„„„„„„„„„„„„„„„„„ 1 页 三、现场用电设计依据 „„„„„„„„„„„„„„ 2 页 四、施工现场用电的布置 „„„„„„„„„„„„„ 3 页 五、施工用电量的计算 „„„„„„„„„„„„„„ 3 页 六、安全用电技术措施 „„„„„„„„„„„„„„ 8 页 七、电气防火措施 „„„„„„„„„„„„„„„„ 12 页 八、外电防护措施 „„„„„„„„„„„„„„„„ 13 页 九、临时用电组织管理措施 „„„„„„„„„„„„ 14 页 十、环境保护措施 „„„„„„„„„„„„„„„„ 14 页 十一、职业安全健康管理措施 „„„„„„„„„„„ 15 页 附图:现场临时用用电平面图 临电施工组织设计 一、编制依据 1、施工图纸 5、现场施工情况 6、北京市文明施工管理规定 二、工程概况 房山线高架线路自稻田站,向东依次跨越永定河右堤、稻田水库、永 定河中堤、永定河左堤及西五环路,工程范围为SK17+181.737,SK19+829.737(含五环西路),长 3648m; 本方案所含工程范围为长阳孤岛,永定河中堤,本区间为高架区间,起止桩号为 SK17+169.737,SK18+014.737,全长 845 米。桥桩径为 Ф1.5,为钻孔灌注桩,桩长 27~31 米,共 85 根。 区间包括跨越永定河中堤;桥梁上部结构型式为(45+75+45)m 变截面斜腹板预应力混凝土连续梁,中支点梁高 4.8m,边支点及跨中梁高 2.5m;河道(水库)中桥墩采纳矩形圆端型截面,截面尺寸 4.6×2.5m。岸上桥 第 1 页 共 18 页 临电施工组织设计 墩采纳矩形截面,截面尺寸 4.0×2.5m.基础采纳直径 1.5m 钻孔灌注桩。上下部结构均采纳现场浇筑的施工方法。 跨越稻田水库及永定河主河道:桥梁上部结构为 40m 预制预应力混凝土组合小箱梁,梁高 2.3m。下部结构为等截面或变截面圆柱式桥墩,柱顶截面尺寸为 2.3m;墩高 H<20m 时,柱顶截面尺寸为 3.6m,斜率 25:1;墩高 H?20m 时,柱底截面尺寸为 4.8m,墩身斜率 20:1。墩高 H?12m 时,墩身采纳等截面。基础采纳直径 1.0m ...
