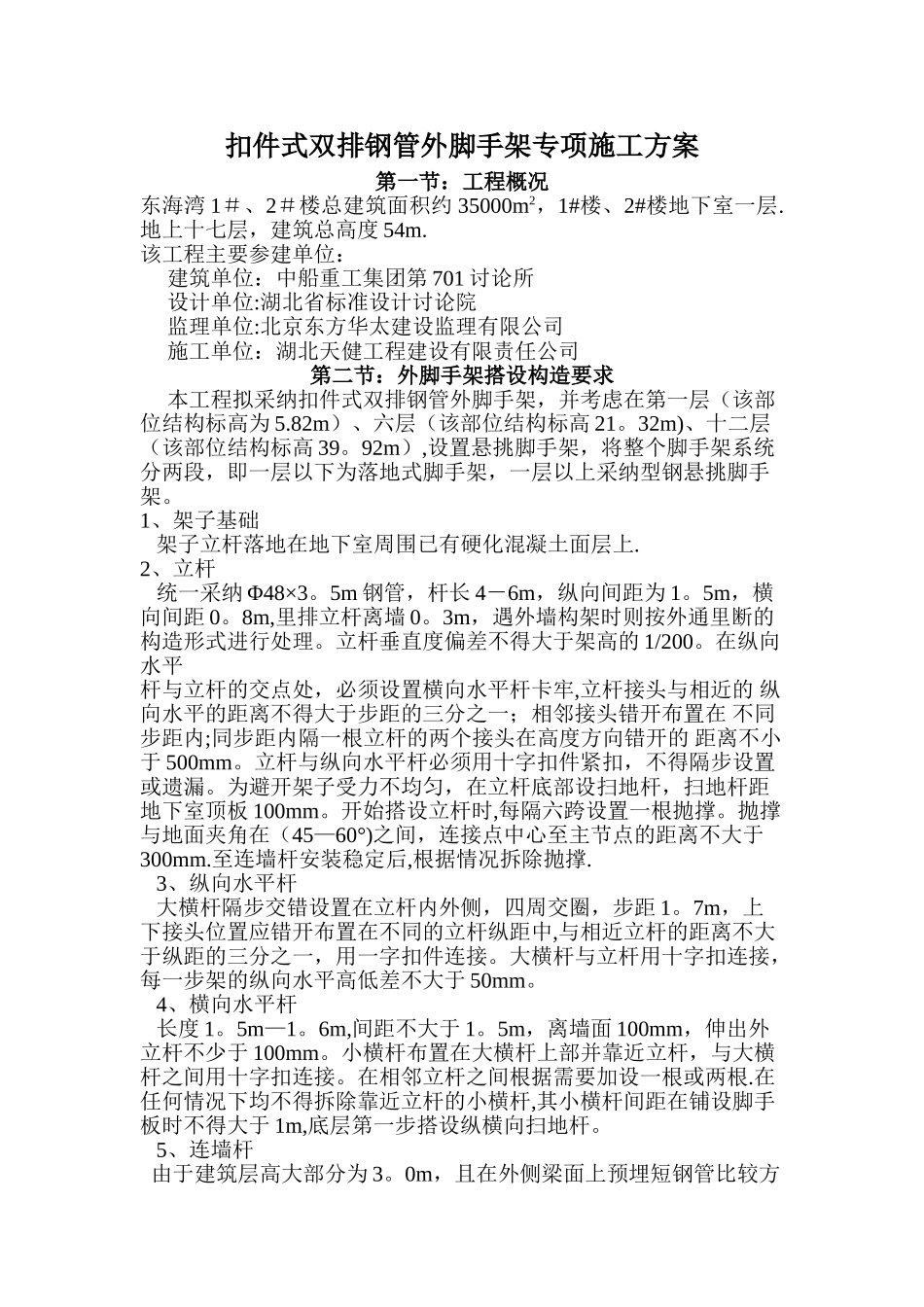

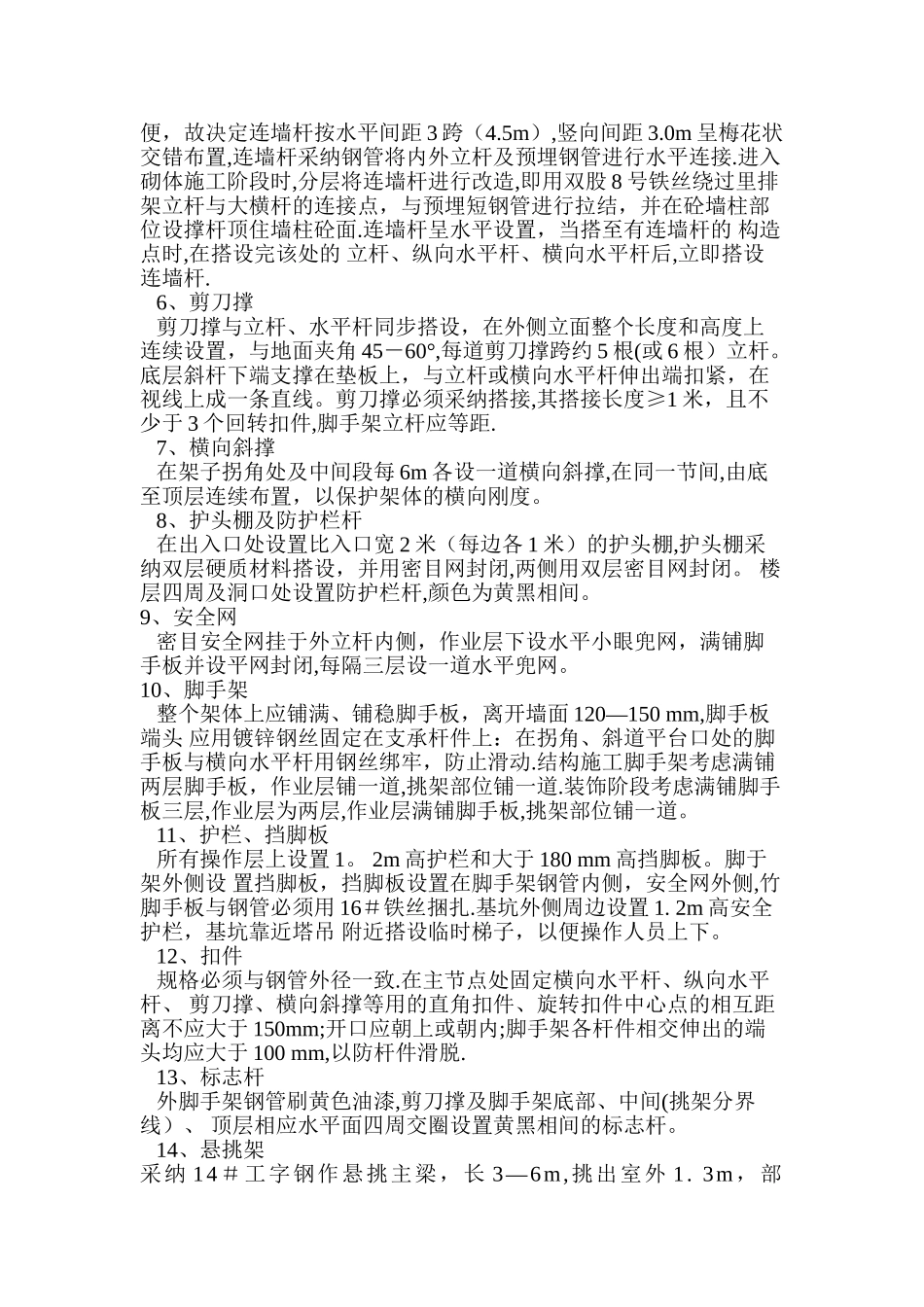

扣件式双排钢管外脚手架专项施工方案第一节:工程概况东海湾 1#、2#楼总建筑面积约 35000m2,1#楼、2#楼地下室一层.地上十七层,建筑总高度 54m.该工程主要参建单位: 建筑单位:中船重工集团第 701 讨论所 设计单位:湖北省标准设计讨论院 监理单位:北京东方华太建设监理有限公司 施工单位:湖北天健工程建设有限责任公司第二节:外脚手架搭设构造要求 本工程拟采纳扣件式双排钢管外脚手架,并考虑在第一层(该部位结构标高为 5.82m)、六层(该部位结构标高 21。32m)、十二层(该部位结构标高 39。92m),设置悬挑脚手架,将整个脚手架系统分两段,即一层以下为落地式脚手架,一层以上采纳型钢悬挑脚手架。1、架子基础 架子立杆落地在地下室周围已有硬化混凝土面层上.2、立杆 统一采纳 Φ48×3。5m 钢管,杆长 4-6m,纵向间距为 1。5m,横向间距 0。8m,里排立杆离墙 0。3m,遇外墙构架时则按外通里断的构造形式进行处理。立杆垂直度偏差不得大于架高的 1/200。在纵向水平杆与立杆的交点处,必须设置横向水平杆卡牢,立杆接头与相近的 纵向水平的距离不得大于步距的三分之一;相邻接头错开布置在 不同步距内;同步距内隔一根立杆的两个接头在高度方向错开的 距离不小于 500mm。立杆与纵向水平杆必须用十字扣件紧扣,不得隔步设置或遗漏。为避开架子受力不均匀,在立杆底部设扫地杆,扫地杆距地下室顶板 100mm。开始搭设立杆时,每隔六跨设置一根抛撑。抛撑与地面夹角在(45—60°)之间,连接点中心至主节点的距离不大于300mm.至连墙杆安装稳定后,根据情况拆除抛撑. 3、纵向水平杆 大横杆隔步交错设置在立杆内外侧,四周交圈,步距 1。7m,上下接头位置应错开布置在不同的立杆纵距中,与相近立杆的距离不大于纵距的三分之一,用一字扣件连接。大横杆与立杆用十字扣连接,每一步架的纵向水平高低差不大于 50mm。 4、横向水平杆 长度 1。5m—1。6m,间距不大于 1。5m,离墙面 100mm,伸出外立杆不少于 100mm。小横杆布置在大横杆上部并靠近立杆,与大横杆之间用十字扣连接。在相邻立杆之间根据需要加设一根或两根.在任何情况下均不得拆除靠近立杆的小横杆,其小横杆间距在铺设脚手板时不得大于 1m,底层第一步搭设纵横向扫地杆。 5、连墙杆 由于建筑层高大部分为 3。0m,且在外侧梁面上预埋短钢管比较方便,故决定连墙杆按水平间距 3 跨(4.5m),竖向间距 3.0m 呈梅花状交错布置,连墙杆采纳钢管将内外立杆及...
